Состав проекта жилого дома.

Содержание проекта

Проект дома - это документ контроля за архитектурным и строительным качеством, а также за расходом конструктивных и отделочных материалов. Решив строить без проекта, Вы не будете иметь точной информации о том, что и как должно быть, не сможете контролировать расход материалов и средств. Последствия могут быть разными: фундаменты могут не выдержать нагрузок или будет отсутствовать лестница на второй этаж.
Однако следствием строительства без проекта является не только низкое архитектурное и строительное качество и неликвидность готового дома, но также и невозможность легального ведения строительства, а как следствие - невозможность оформления дома в собственность. Копия проектной документации понадобится вам уже при подаче заявления на разрешение строительства.
Проект дома включает в себя две основные части: архитектурно-строительную и инженерную. Инженерная документация в большинстве случаев имеет три раздела: "Водопровод и канализация", "Отопление и вентиляция" и "Электрика". Архитектурно-строительная часть должна включать в себя не только фасады, но и подробные чертежи с указаниями размеров и параметрами материалов.
Компания "ПАРФЕНОН" предоставляет проекты частных домов в варианте полного комплекта рабочих чертежей, который состоит из следующих частей:

1. Архитектурный раздел.
2. Конструктивный раздел.
3. Раздел по электрике.
4. Раздел по воде и канализации.
5. Раздел по отоплению.
6. Раздел по газовой установке.
7. Паспорт проекта.

На архитектурно-строительных чертежах указывают характеристики точности геометрических параметров зданий, сооружений, конструкций и их элементов.

Архитектурный раздел

В этом разделе размещены архитектурно-строительные чертежи, в которых указывают характеристики точности геометрических параметров зданий, сооружений, конструкций и их элементов.

Планы этажей - на них показаны размещение отдельных помещений и их размеры, площади, размещения стен, дверных и оконных проёмов, кухонных и санитарных помещений, оборудования;

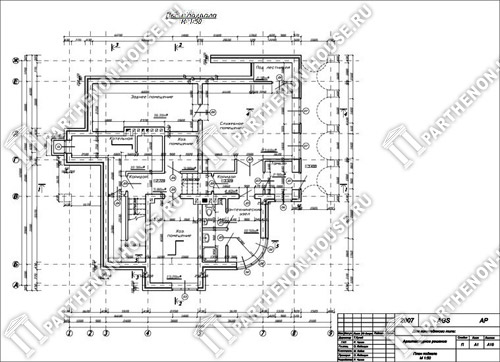

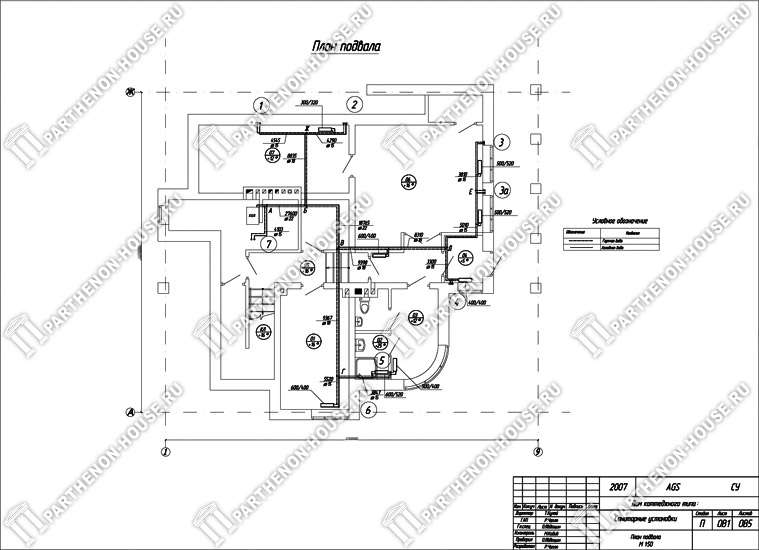

План подвала

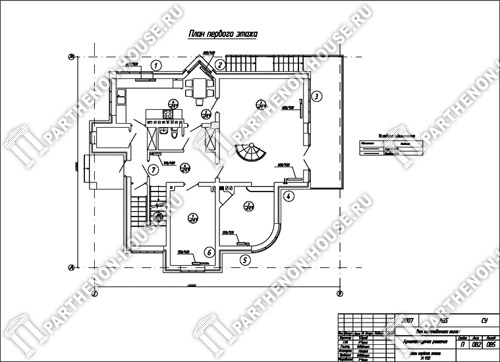

План первого этажа

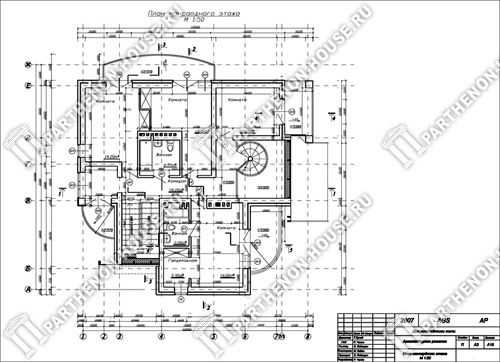

План мансардного этажа

План стропильной конструкции крыши - на нём показана система конструкционных элементов крыши и их сечения;

План стропильной конструкции крыши

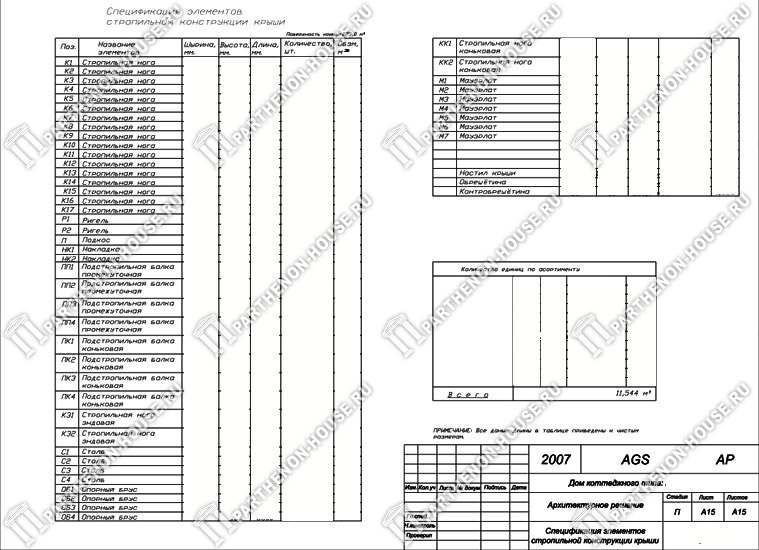

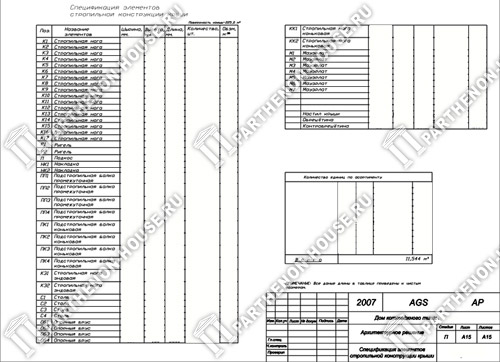

Спецификация элементов стропильной конструкции крыши - перечень ассортимента и количества;

Спецификация элементов стропильной конструкции крыши

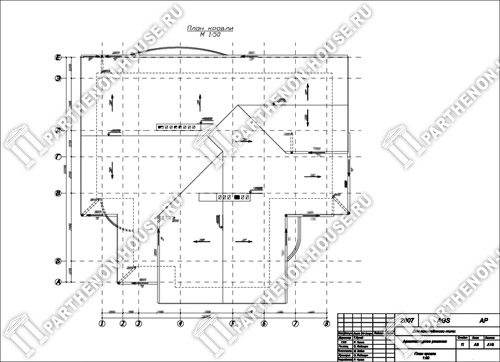

План кровли - на нём показана ее форма, размеры, угол наклона ската крыши, а также размещение слухових окон, люкарн, мансардных окон и вентиляционных труб;

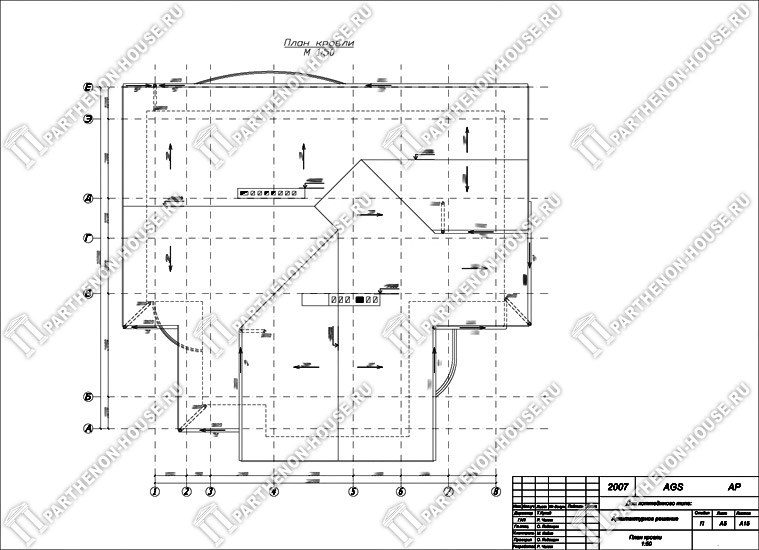

План кровли

Разрезы дома - на них показаны все элементы здания после его пересечения вдоль или поперек от крыши к фундаментам, т.е. сечения пола, перекрытий, крыши;

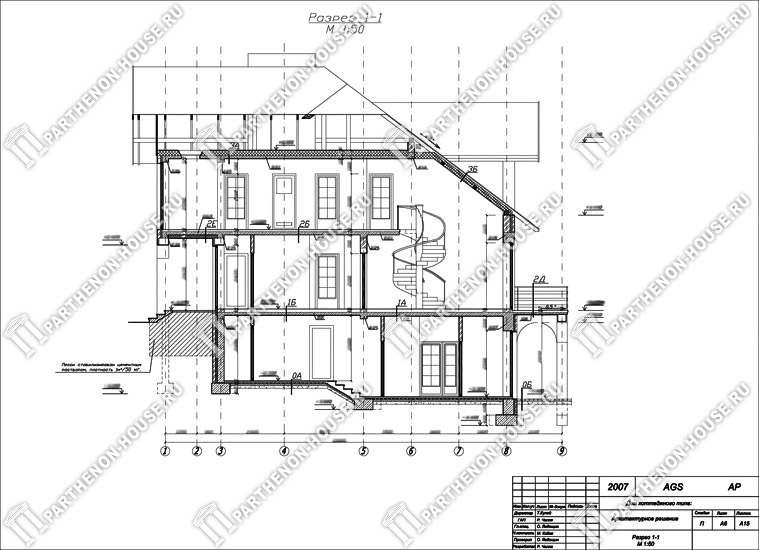

Разрез 1-1

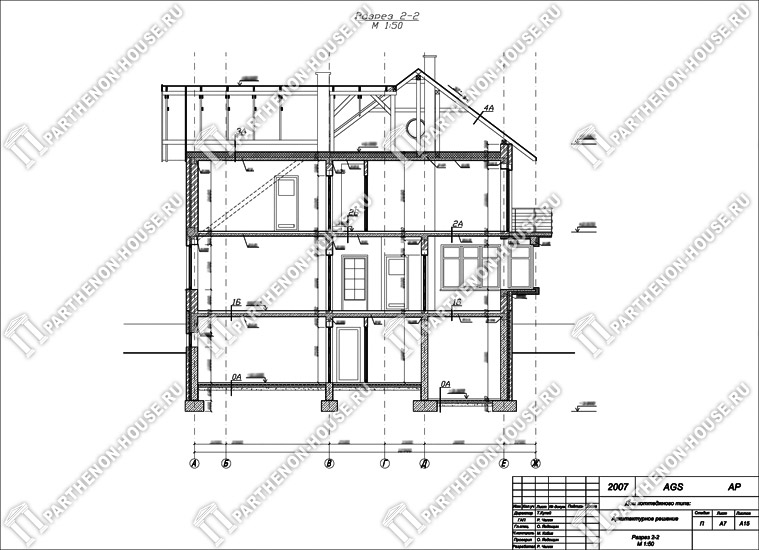

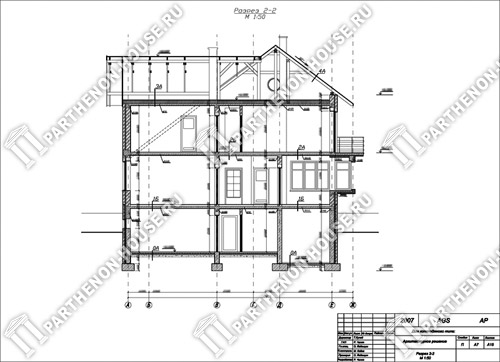

Разрез 2-2

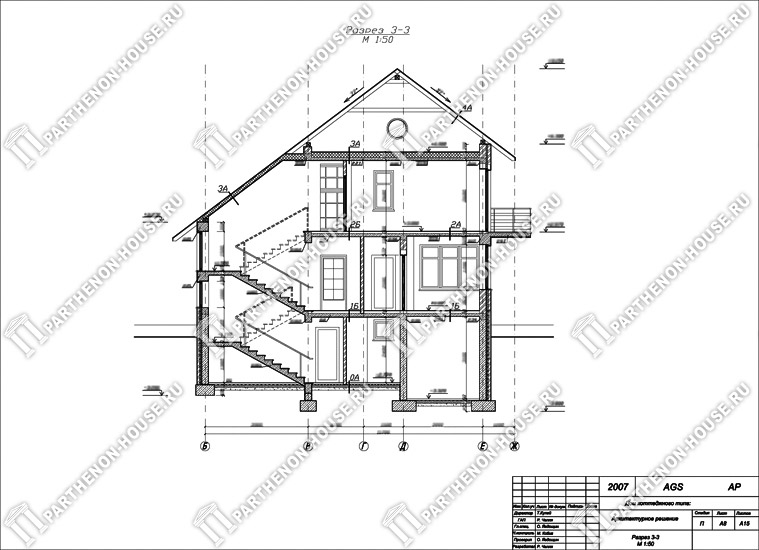

Разрез 3-3

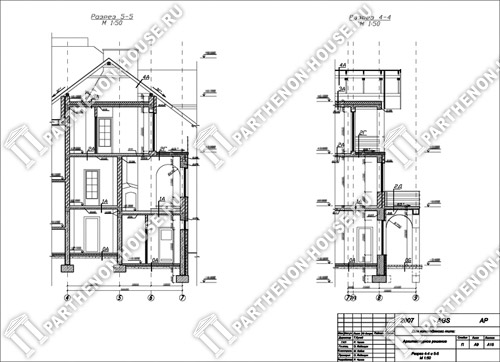

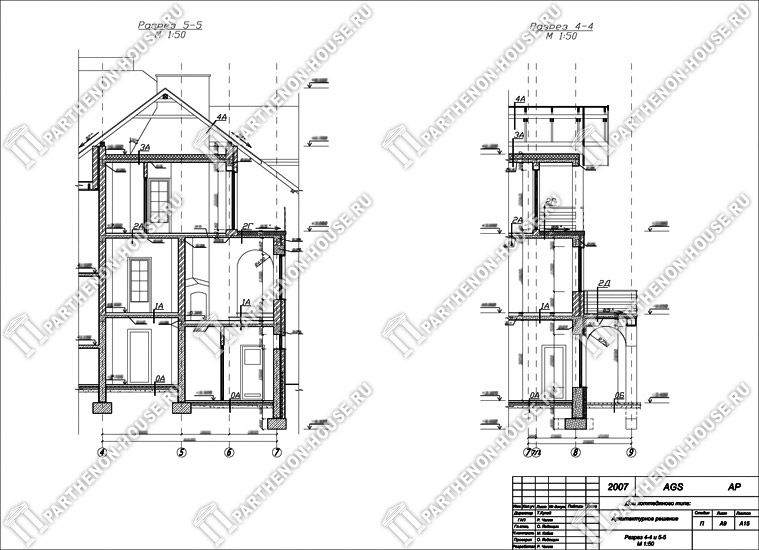

Разрез 4-4 и 5-5

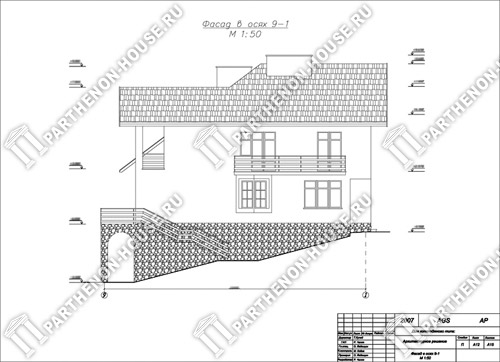

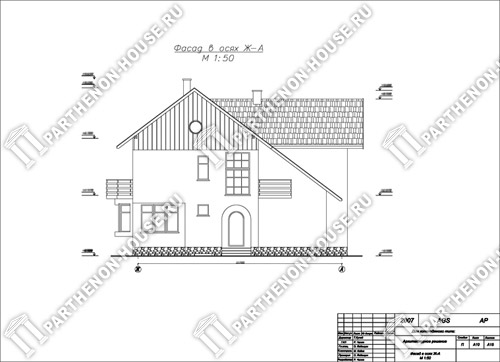

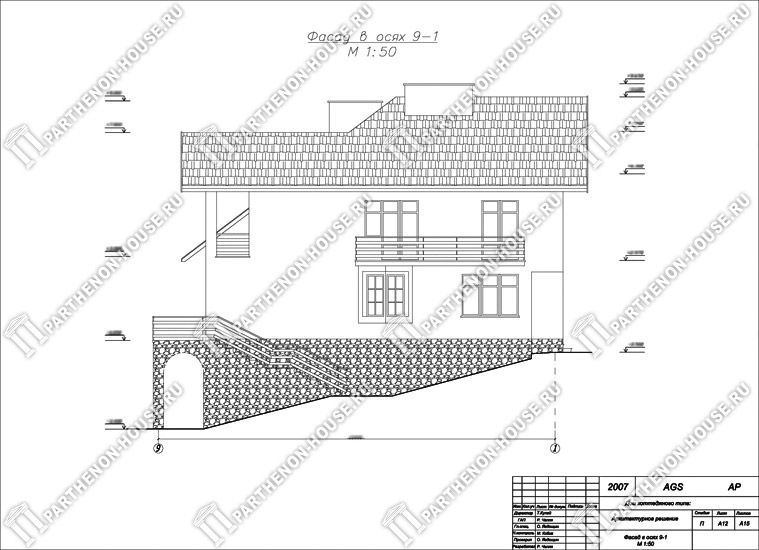

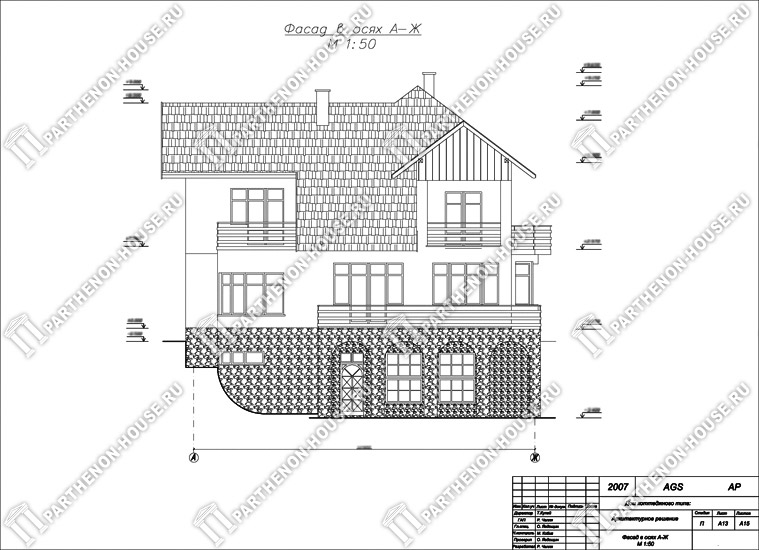

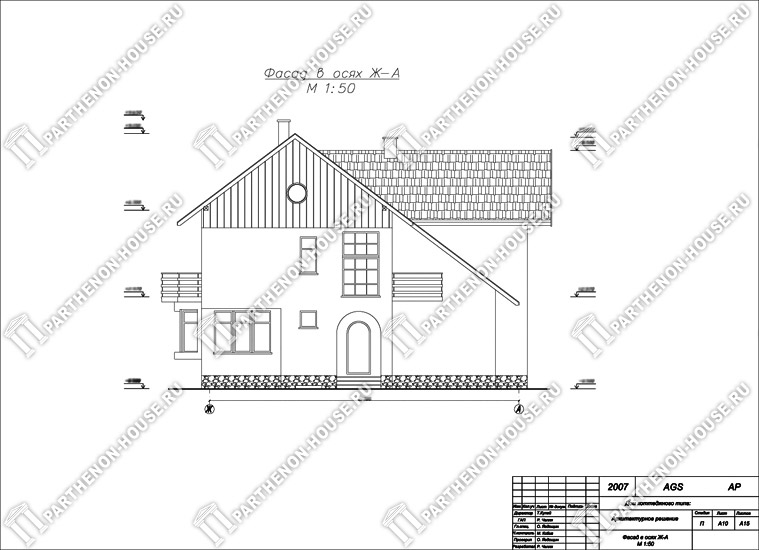

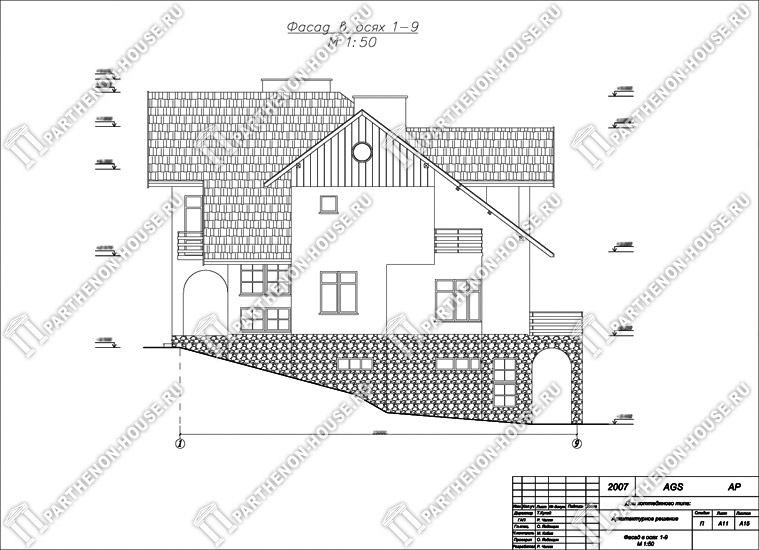

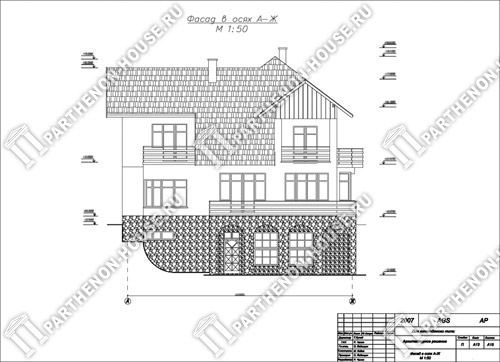

Фасады дома - они показывают внешний вид дома с парадного входа, сзади и сбоку;

Фронтальный фасад

Боковой фасад I

Боковой фасад II

Фасад со стороны участка

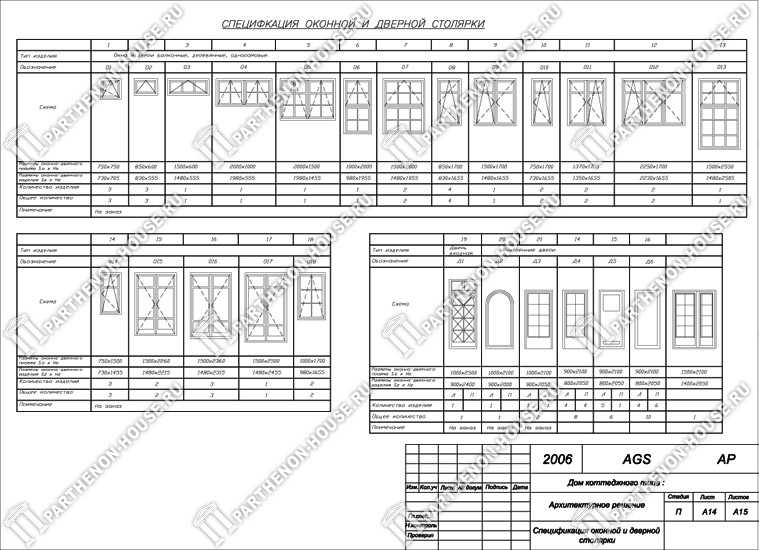

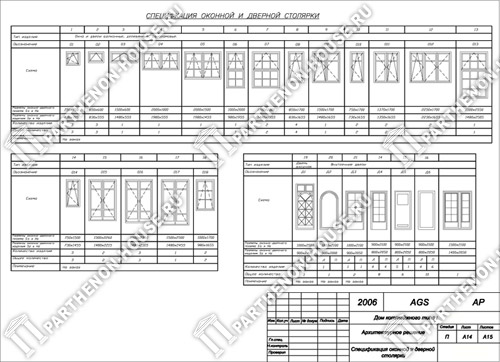

Спецификация элементов дверной и оконной столярки - список окон и дверей, находящихся в проекте и способ их открытия;

Спецификация дверных и оконных проемов

Конструктивный раздел

В этом разделе приводятся общие данные, схемы расположения элементов фундаментов, перекрытий, лестниц, стропильной конструкции, детальные чертежи отдельных узлов, спецификации изделий и материалов.

Сечение фундаментов - на нём показаны размеры ленточных фундаментов, глубина их основания, использованные для их изготовления материалы;

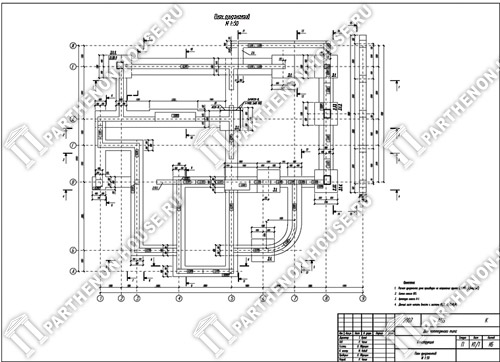

План фундаментов

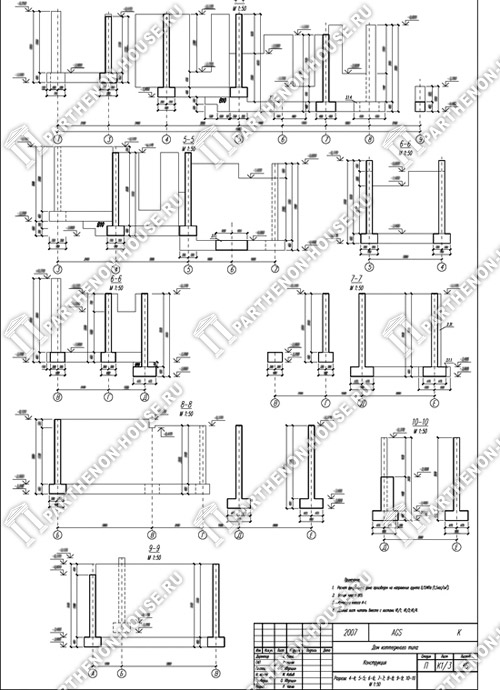

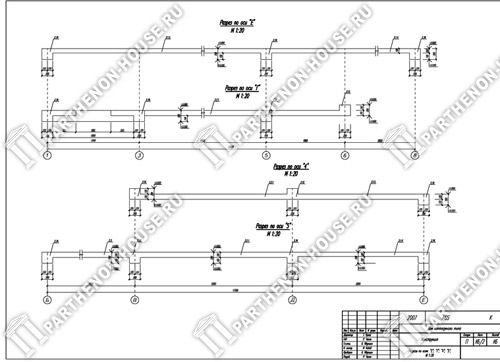

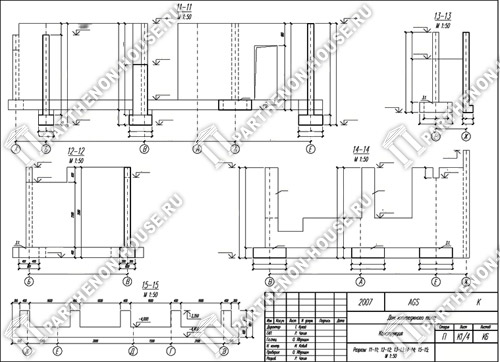

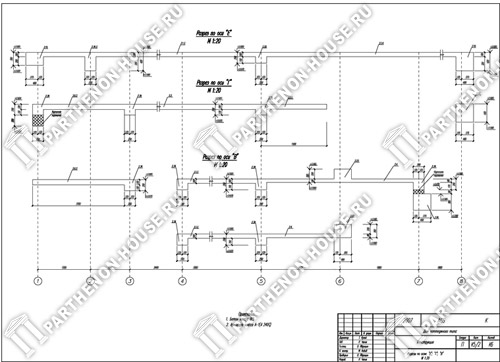

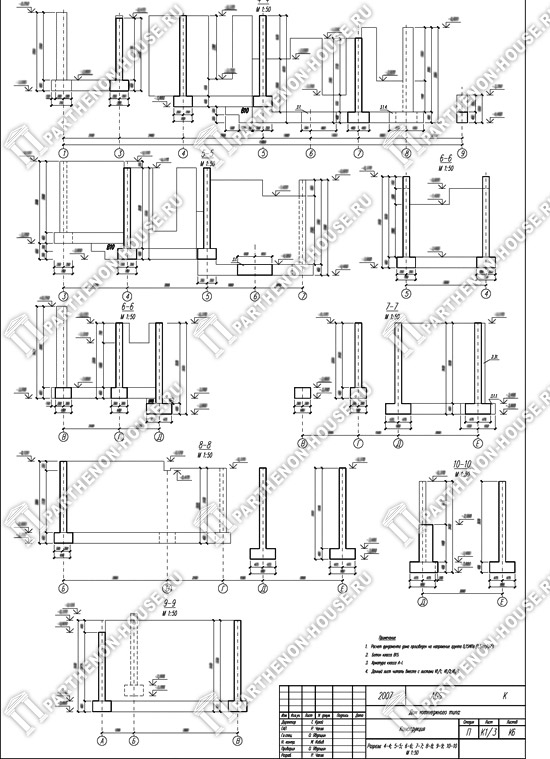

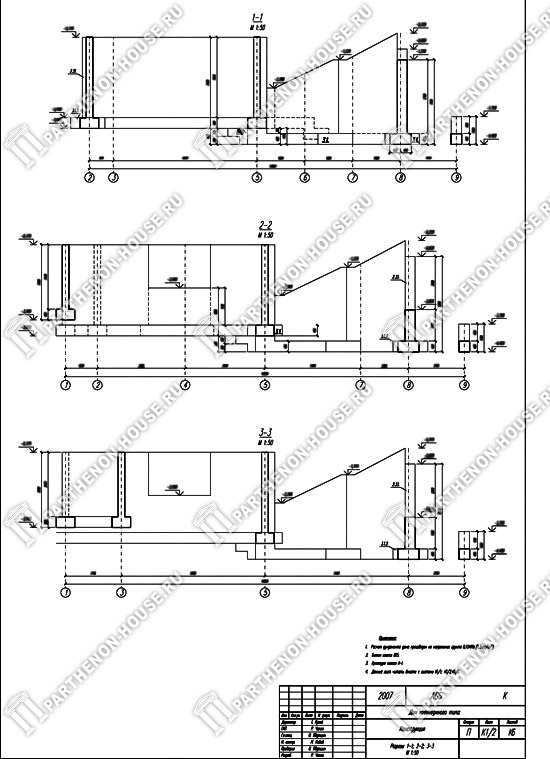

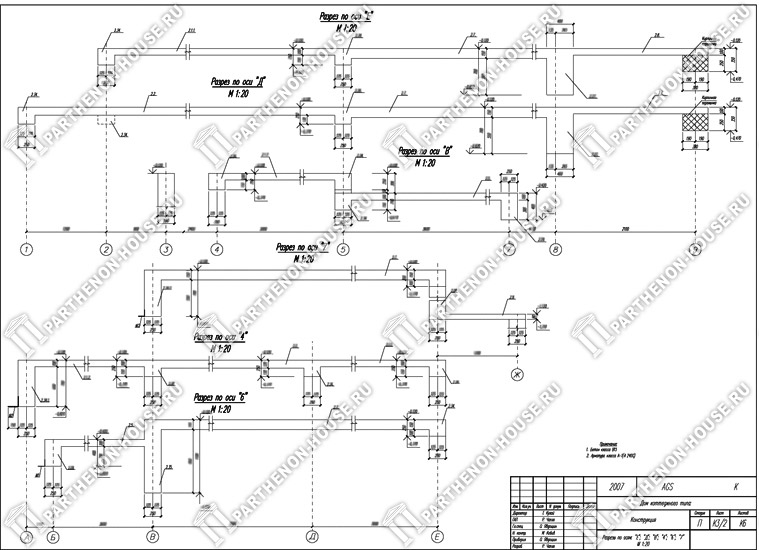

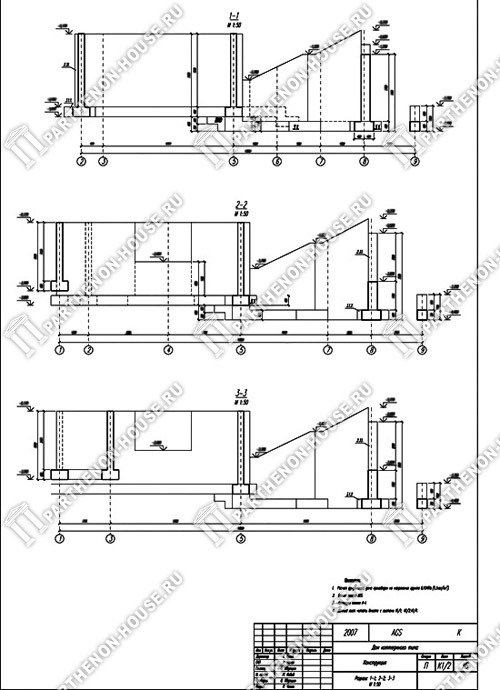

План фундаментов - продольные разрезы

План фундаментов - продольные разрезы

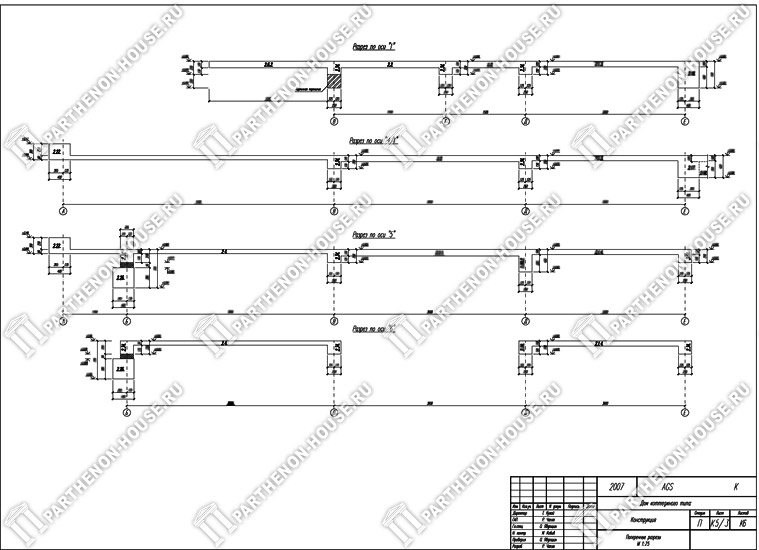

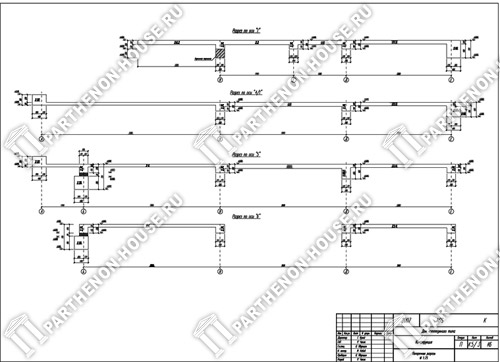

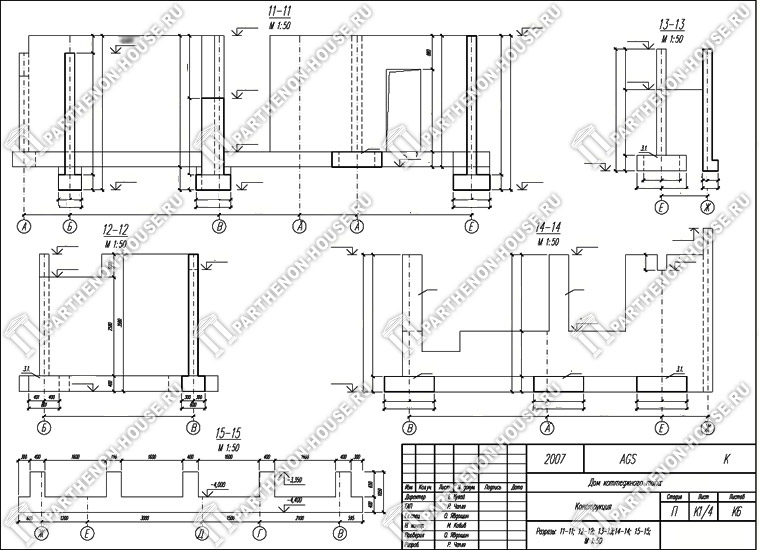

План фундаментов - поперечные разрезы

План фундаментов - поперечные разрезы

Сечение плит перекрытия:

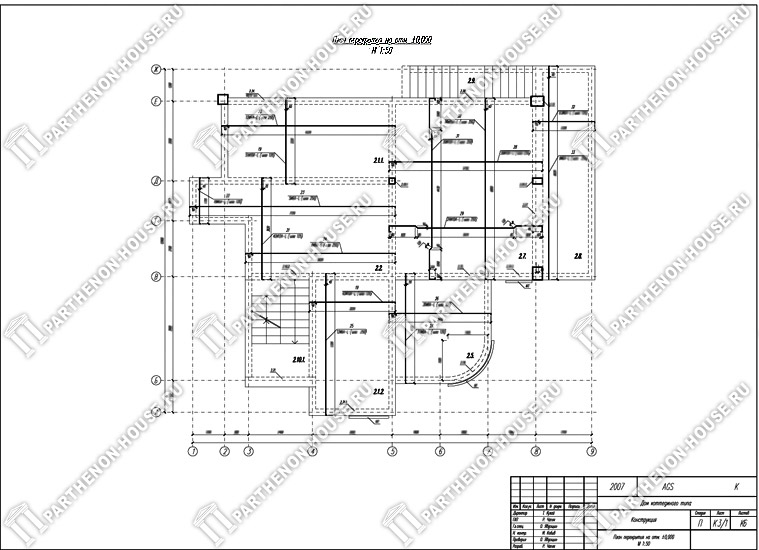

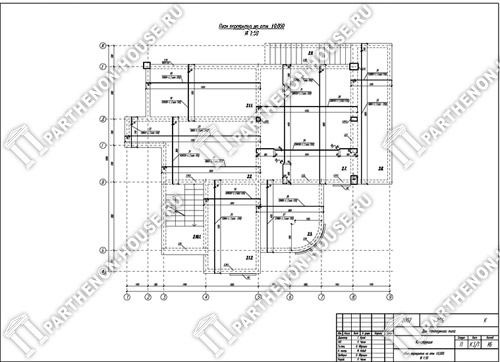

План перекрытия на отметке +0,00

Продольные и поперечные разрезы

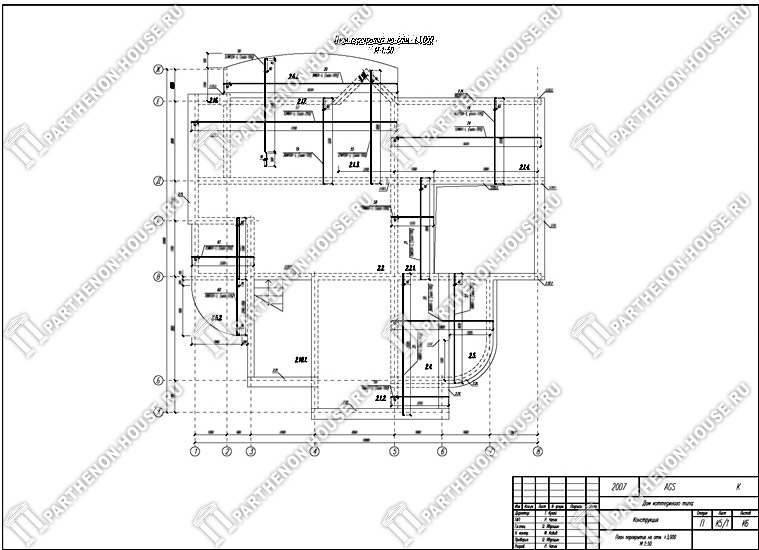

План перекрытия на отметке + 3,00

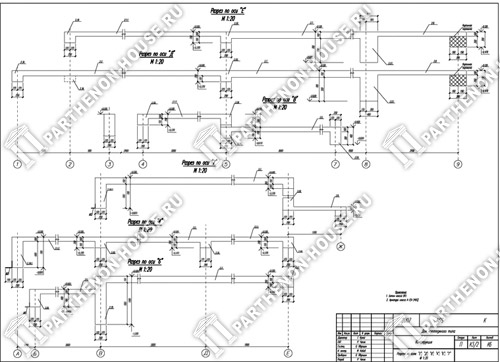

Продольные разрезы

Поперечные разрезы

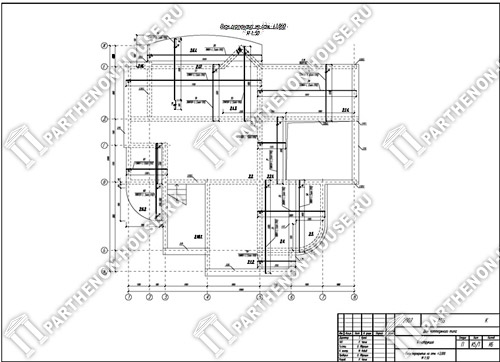

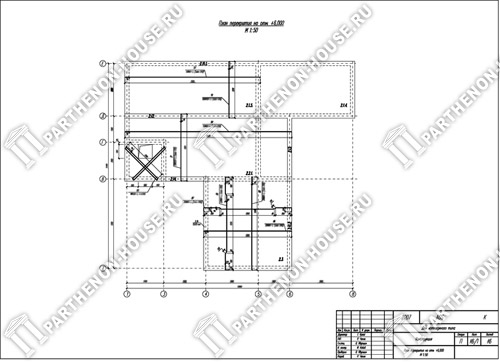

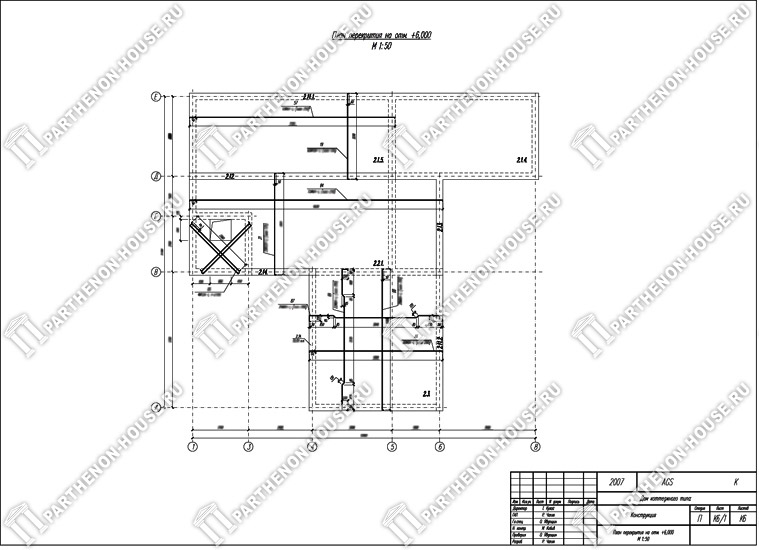

План перекрытия на отметке +6,00

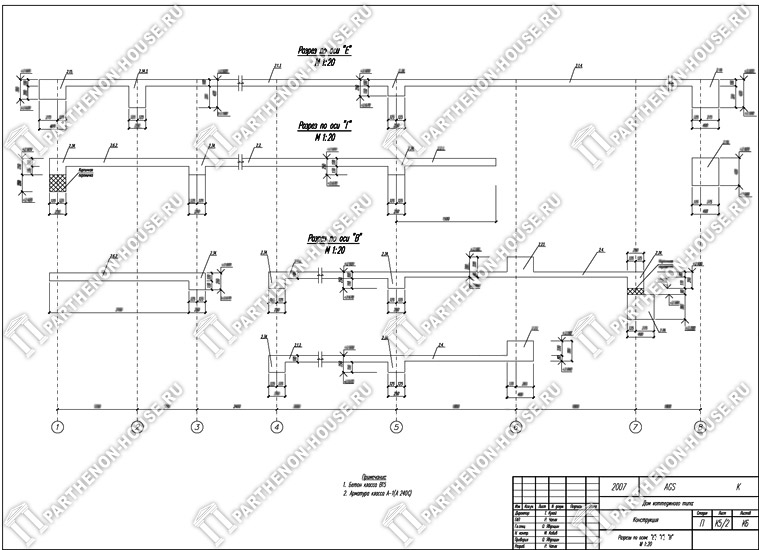

Продольные и поперечные разрезы

Узлы конструкционных деталей:

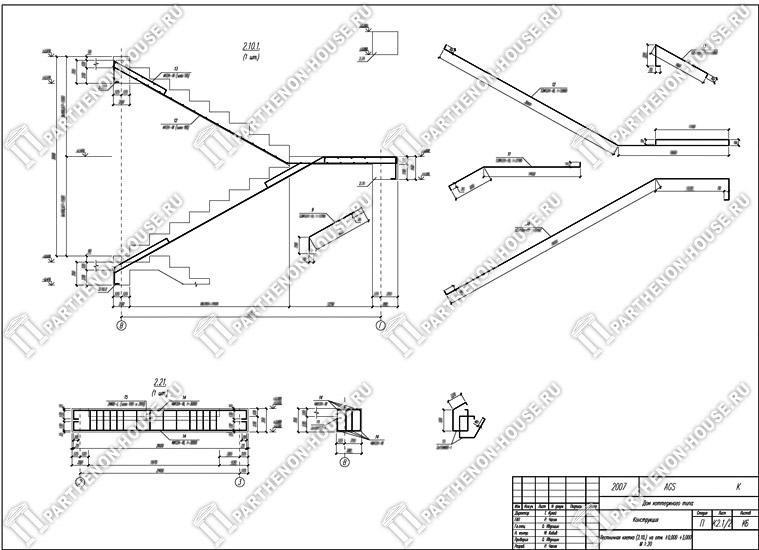

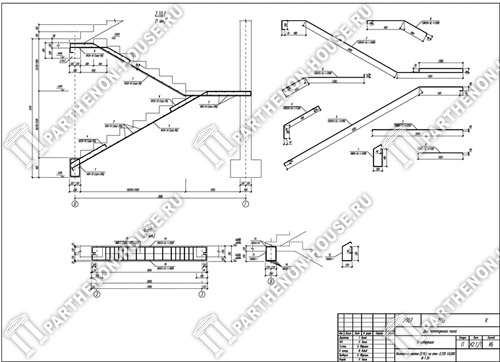

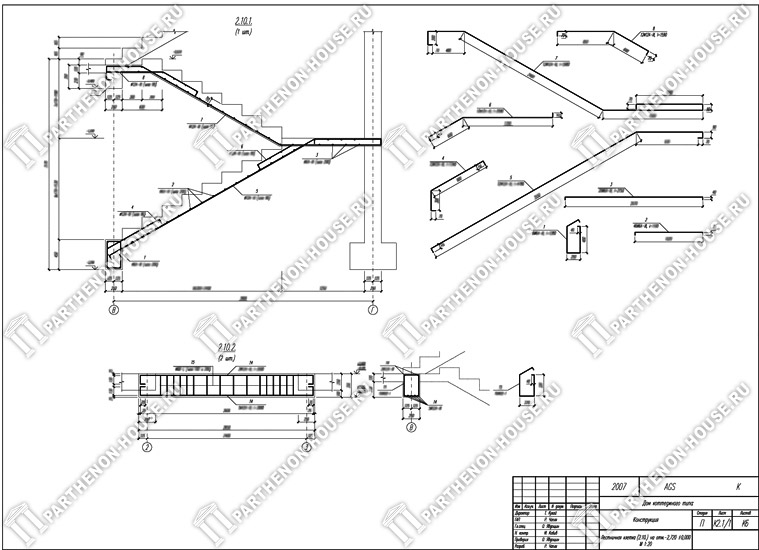

Лестница 2.10. - 2.72 / ± 0.00

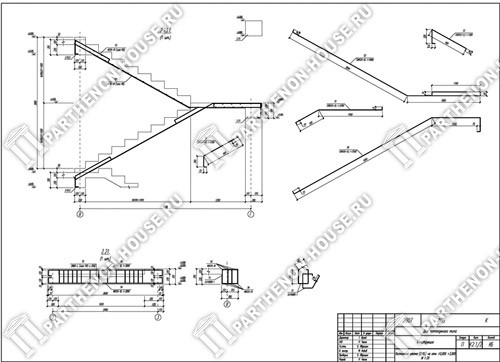

Лестница 2.10. / ± 0.00 / +3.00

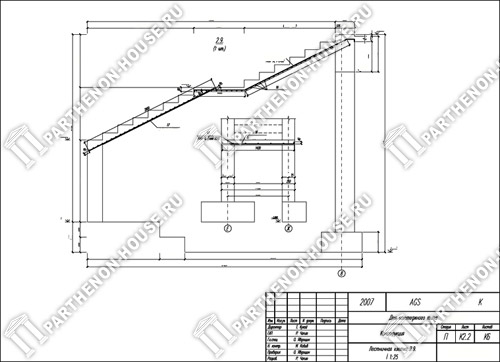

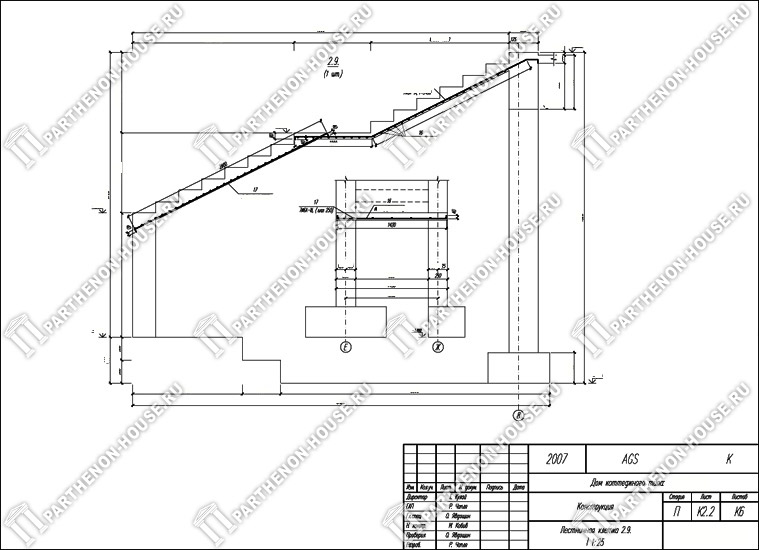

Наружная лестница 2.9

Складывания использования материалов, (напр.: стали):

Спецификация арматурной стали поз 2.10., 2.21., 2.9

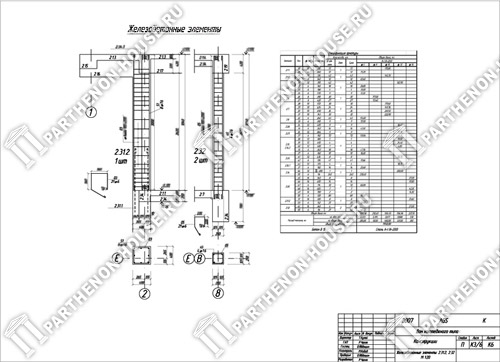

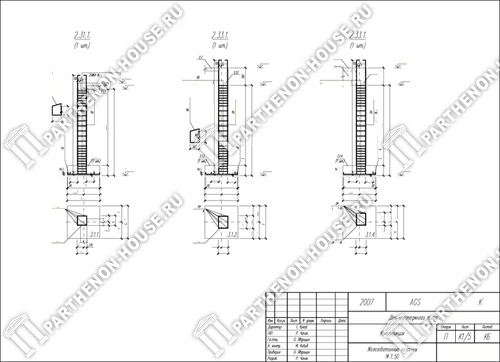

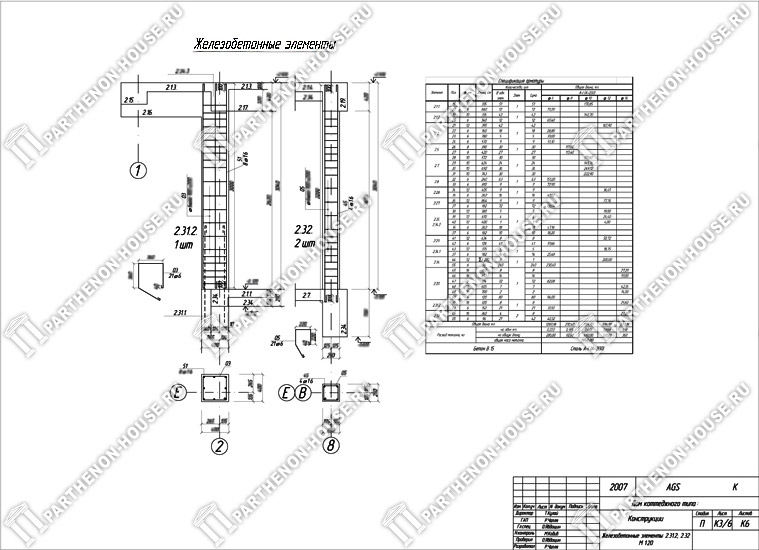

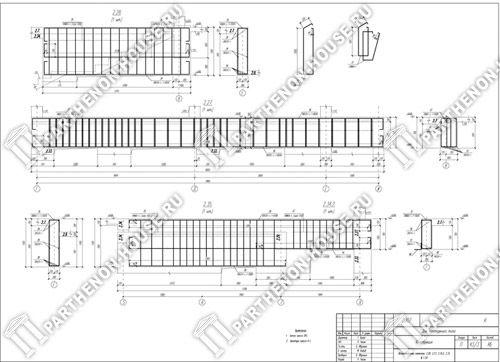

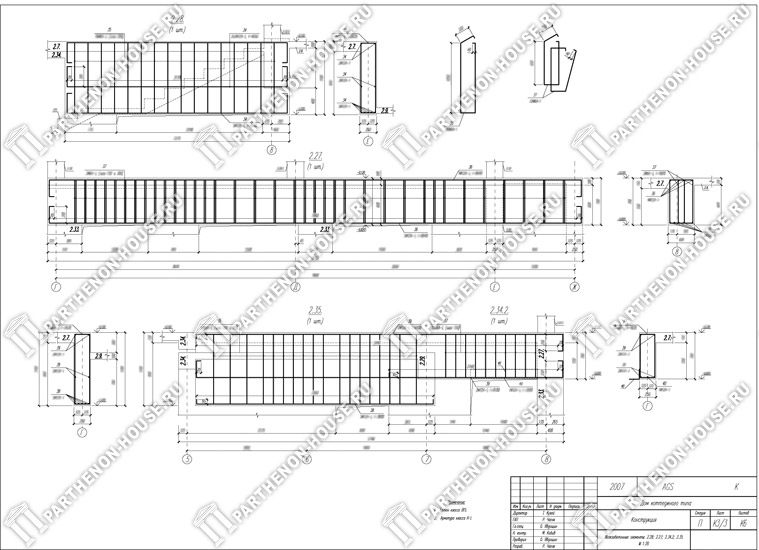

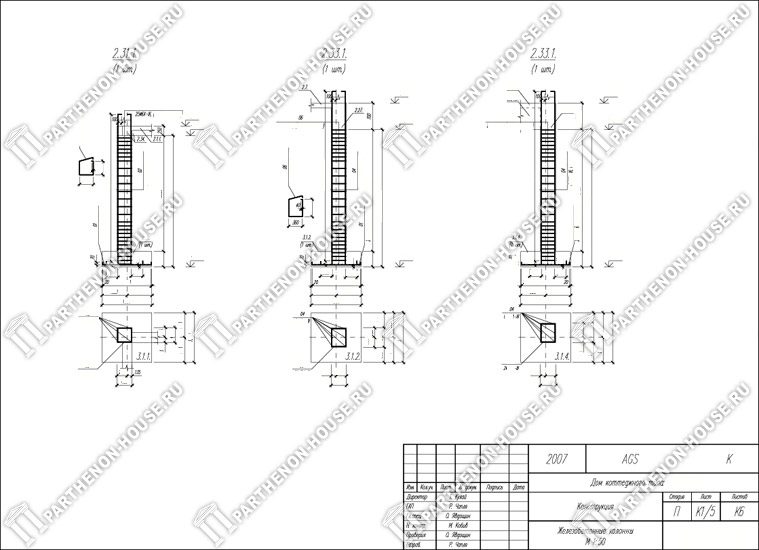

Железобетонные элементы 2.31.2., 2.32.2. спецификация арматурной стали

Расчеты на статичность и прочность.

Инженерно-технический раздел

В этом разделе приводятся схемы систем водоснабжения и канализации, электрооборудования, отопления и вентиляции, спецификации оборудования, общие пояснения о расчетах.
(размещение и описание установок внутри здания):

Раздел по воде и канализации:

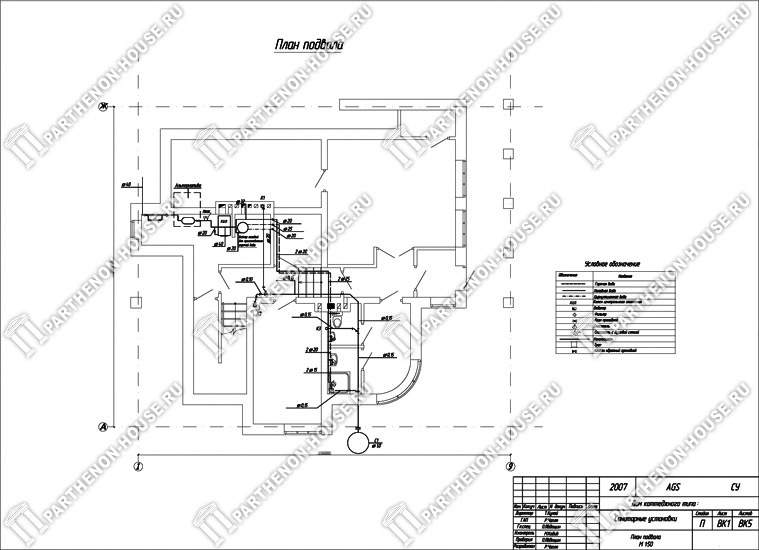

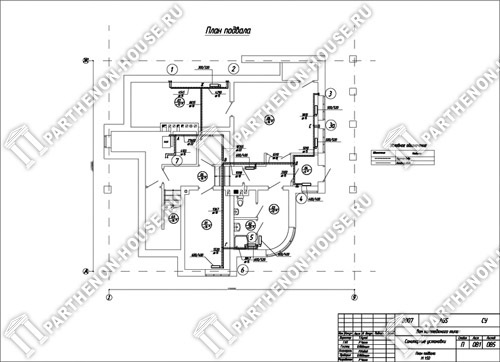

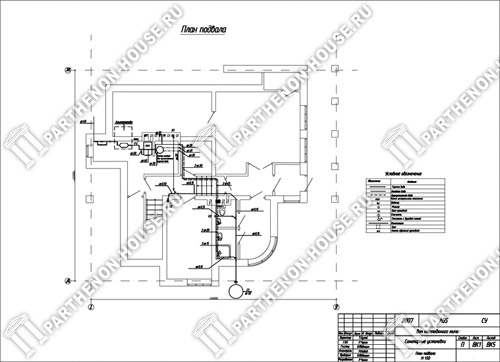

План подвала

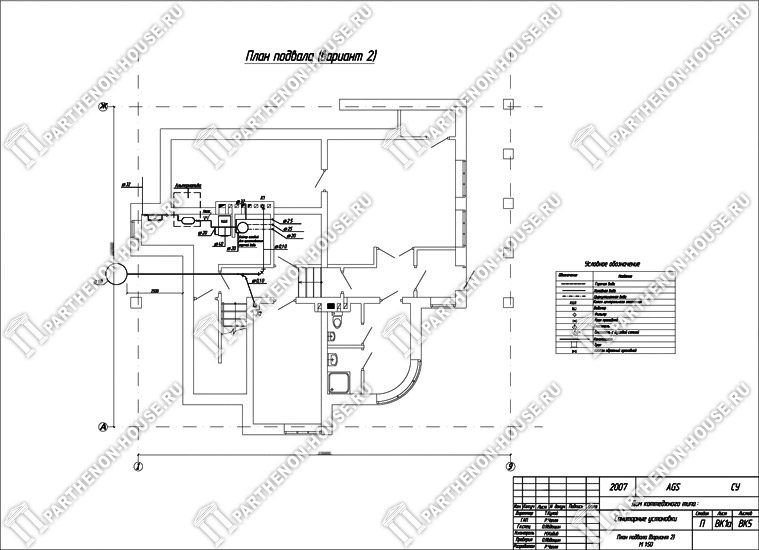

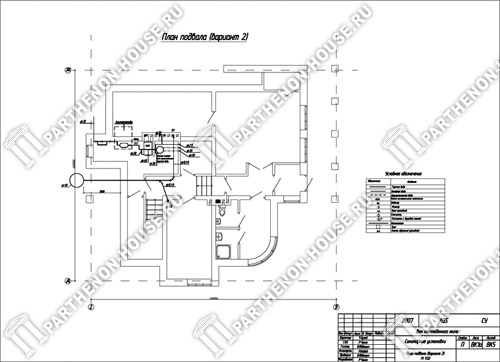

План подвала (вариант 2)

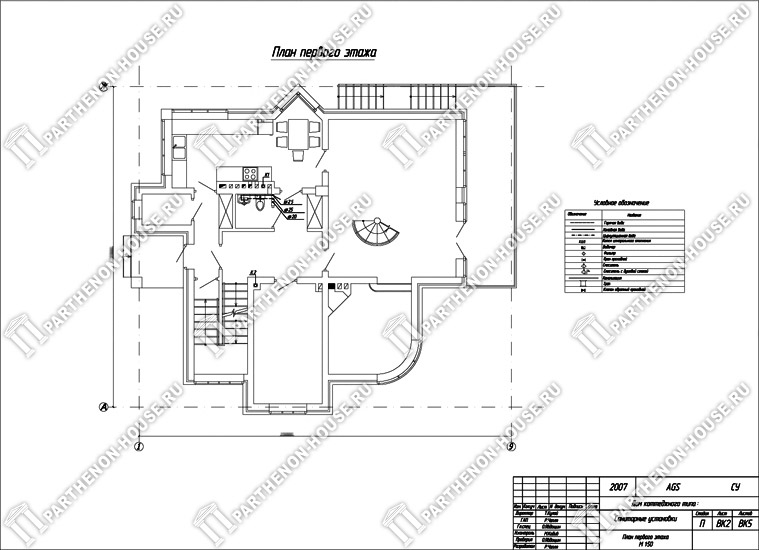

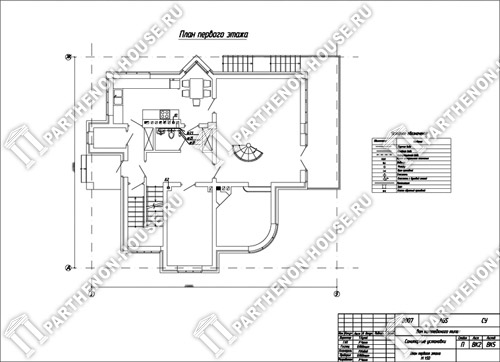

План первого этажа

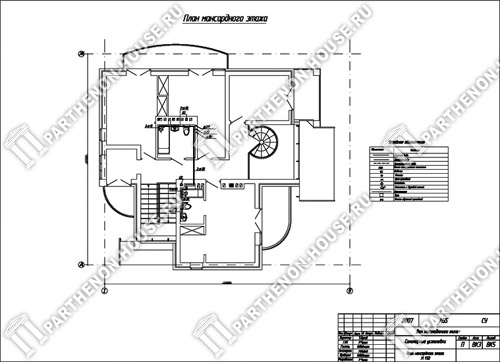

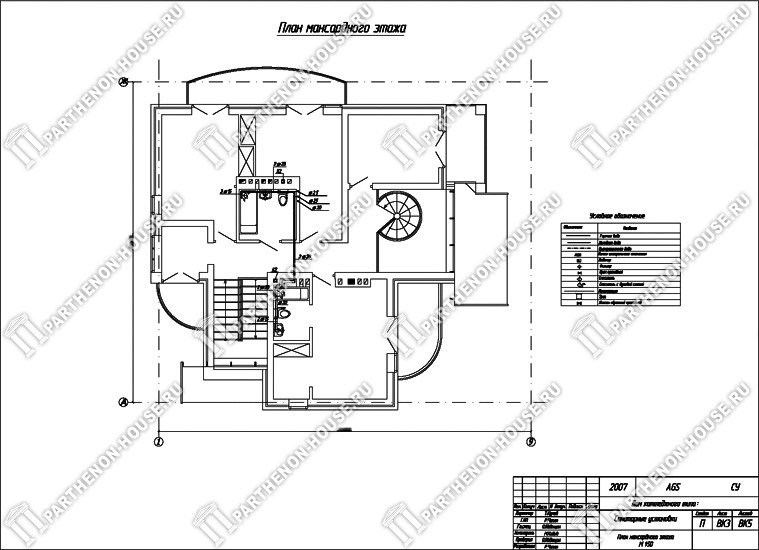

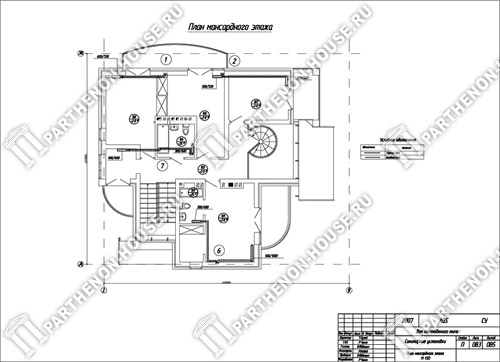

План мансардного этажа

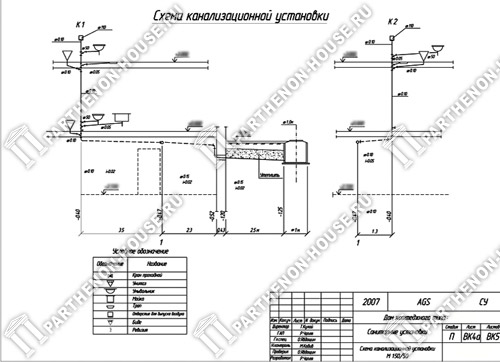

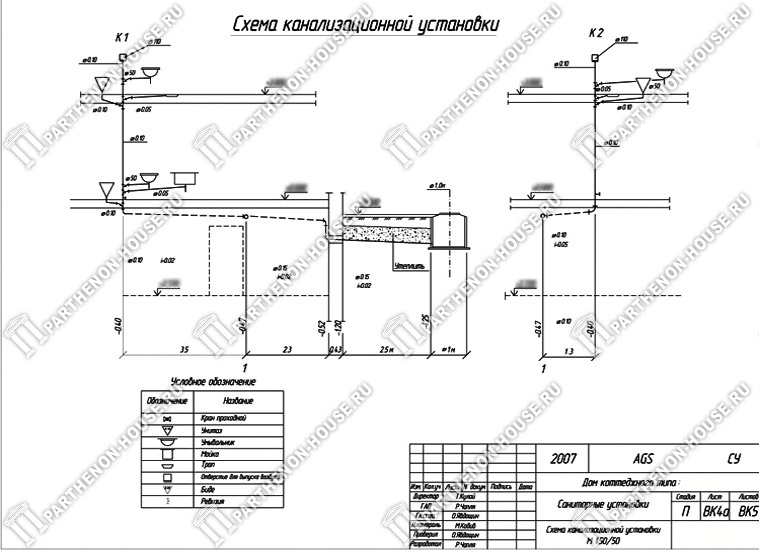

Схема канализационной установки

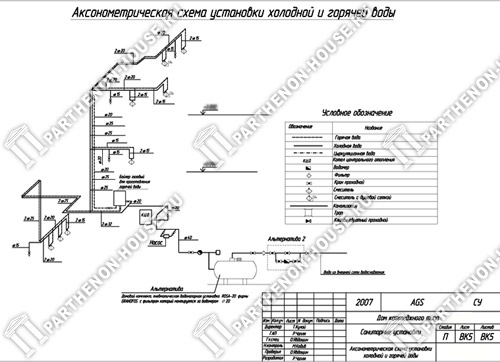

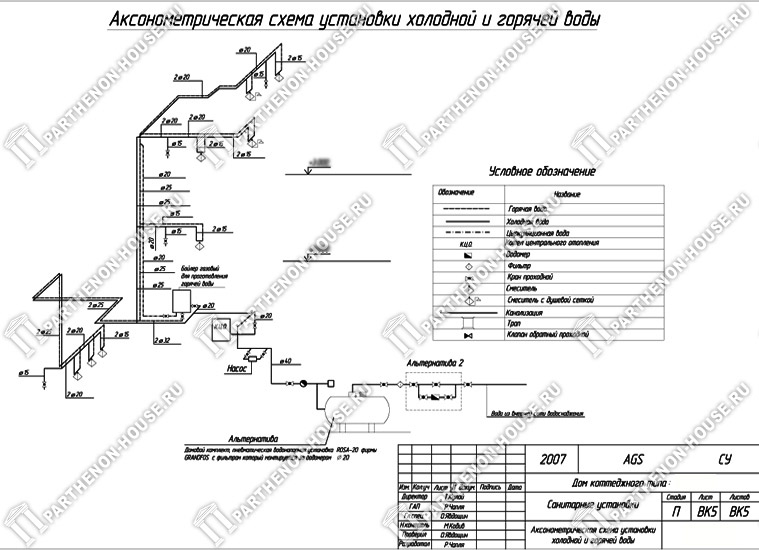

Аксонометрическая схема установки холодной и горячей воды

Раздел системы отопления:

План подвала

План первого этажа

План мансардного этажа

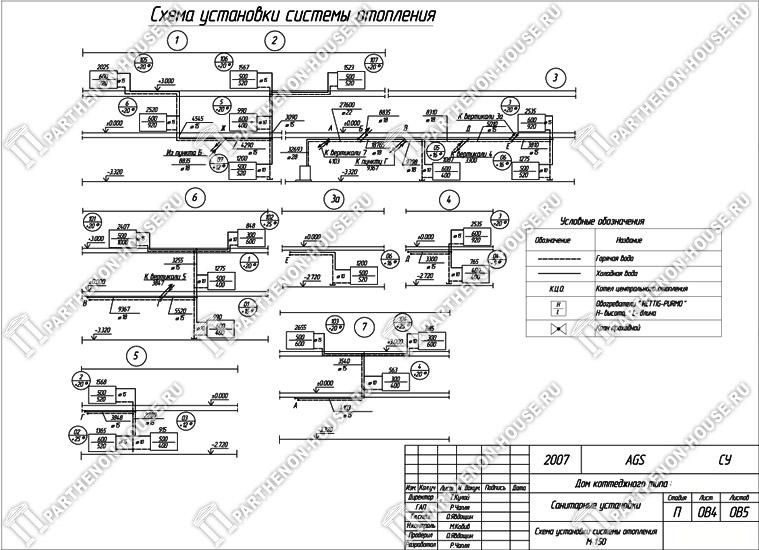

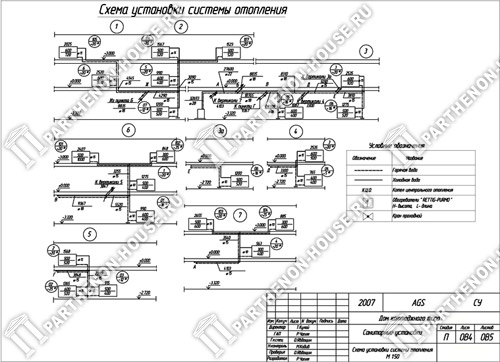

Схема установки системы отопления

Радел системы по газовому оборудованию:

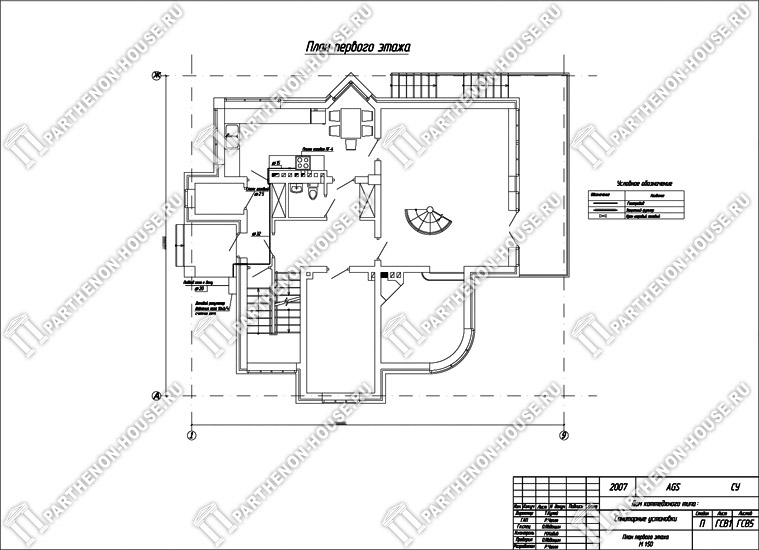

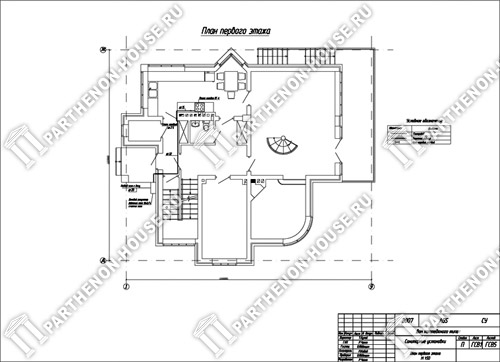

План первого этажа

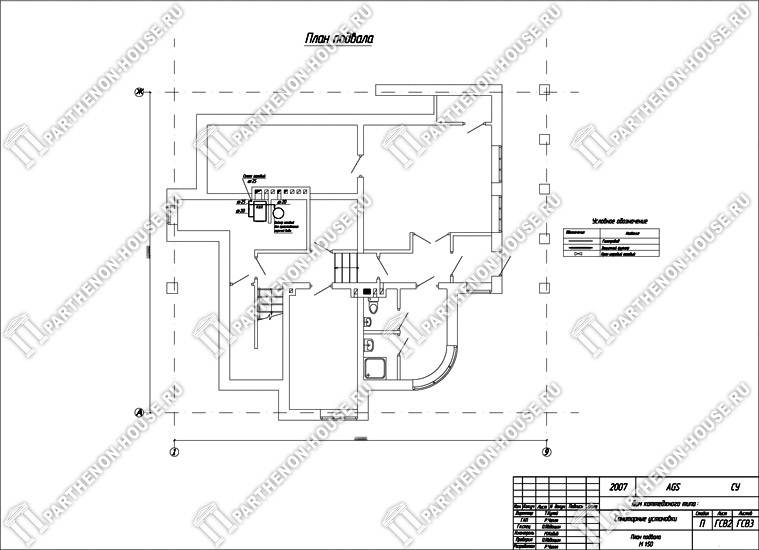

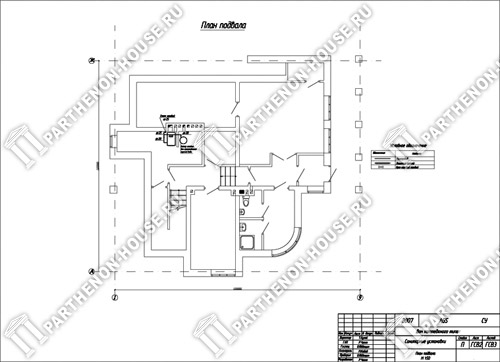

План подвала

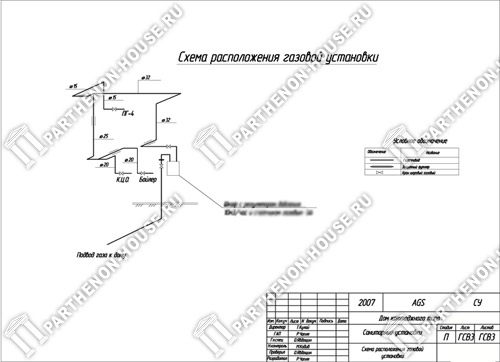

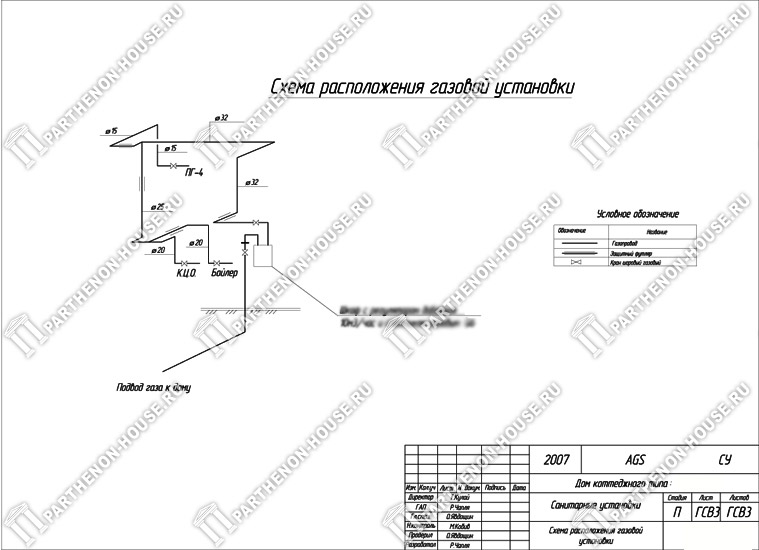

Схема расположения газовой установки

Раздел по электрике:

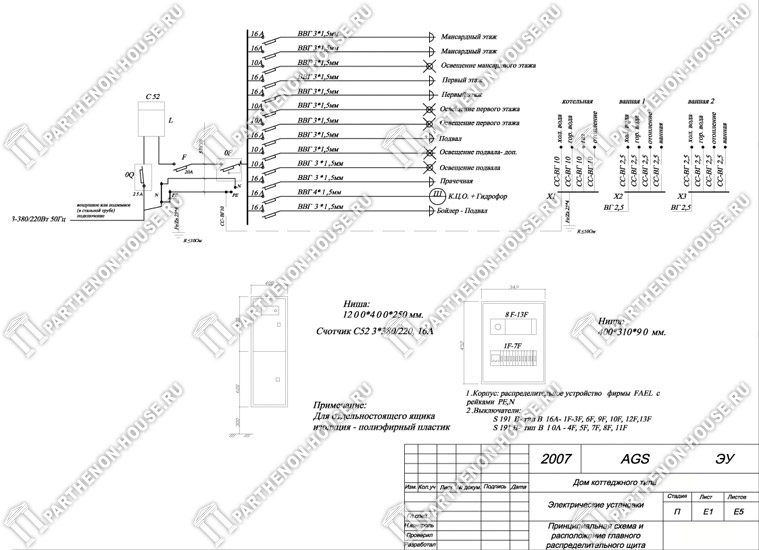

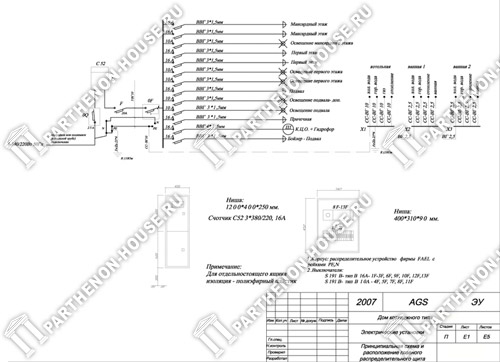

Принципиальная схема и главный распределительный щит

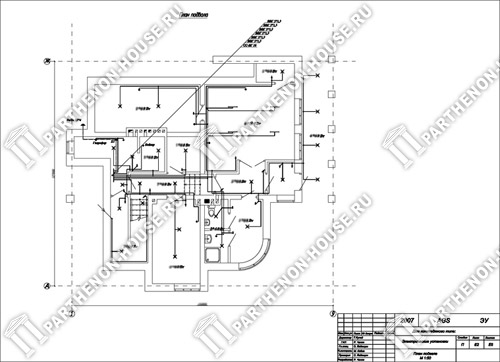

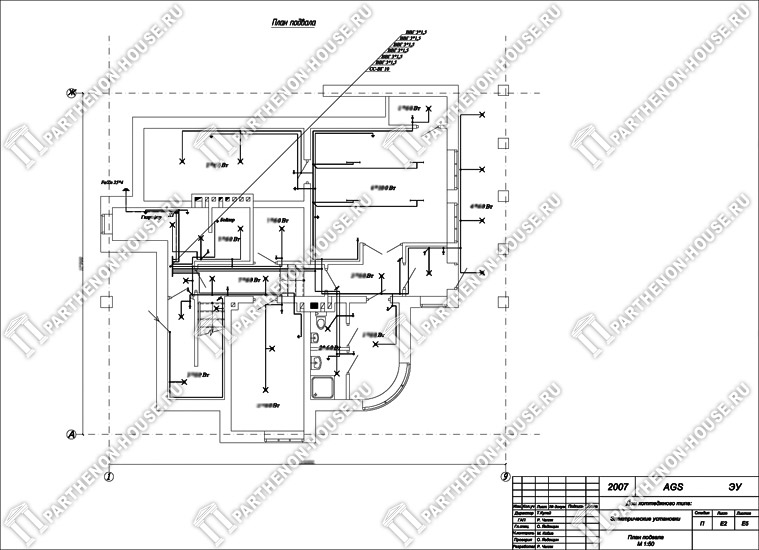

Схема установки подвала

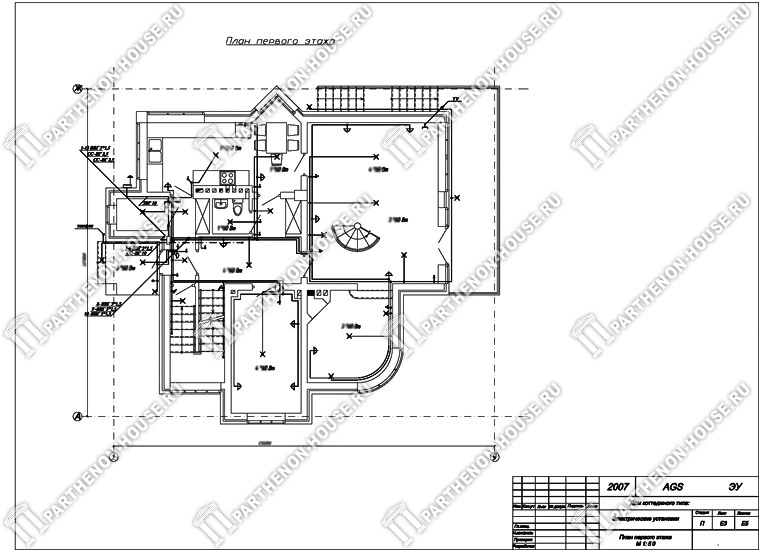

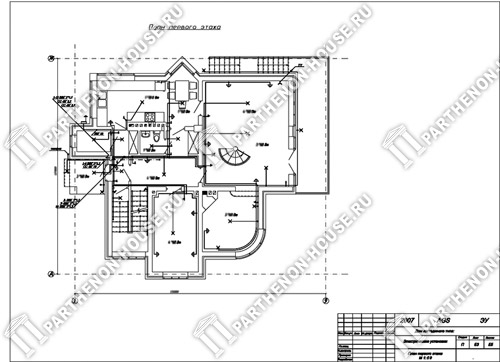

Схема установки первого этажа

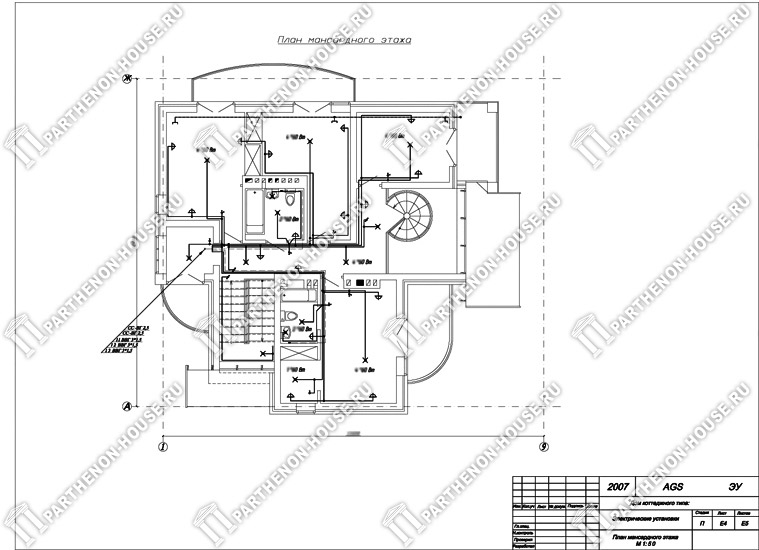

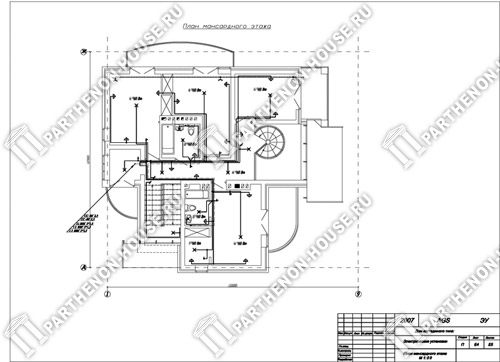

Схема установки мансардного этажа

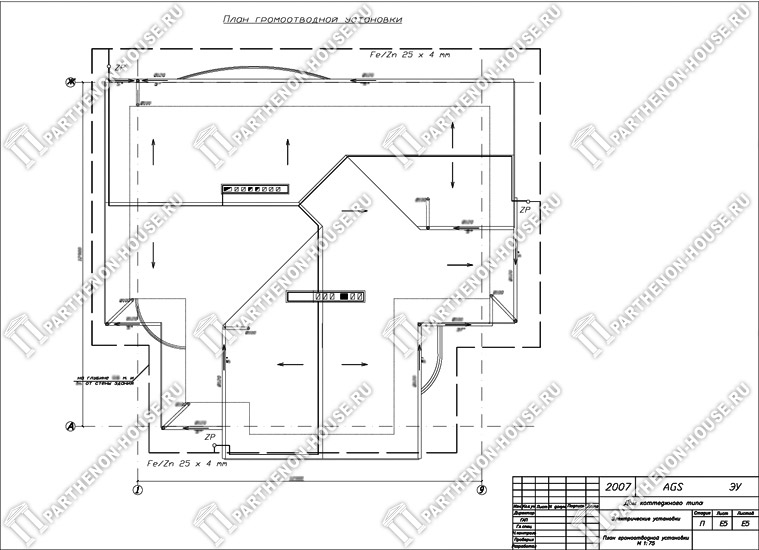

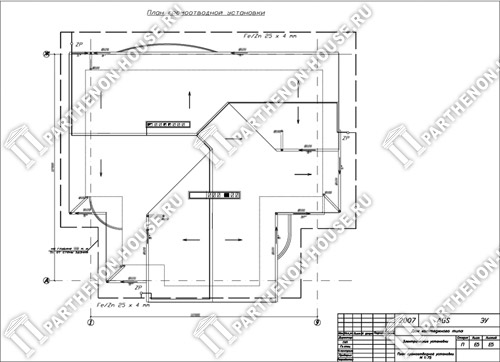

Схема громоотводной установки

Раздел по громоотводу.

В случае средней и большой громовой опасности необходимо сделать громоотводную установку.

Дополнительная документация:

1. Техническое архитектурно-конструкционное описание.
2. Описание функционального решения здания.
3. Технико-экономические показатели (площадь, кубатура и т.д.).
4. Описание инженерных решений и расхода материалов конструкционных элементов.
5. Описание предлагаемых отделочных материалов.
Ознакомьтесь подробно с дополнительной документацией!

Архитектурный паспорт проекта:

В состав архитектурного паспорта входит:
Копия лицензии автора проекта, пояснительная записка, цветные фасады, фасады по осям, планы этажей, разрезы по осям, план кровли.
Посмотреть состав архитектурного паспорта проекта
Ознакомиться с составом строительного паспорта проекта

Дополнительные чертежи

Допускаемый объем изменений готового проекта:

Объем адаптационных изменений, не требующих письменного согласия:
- Изменения наружных размеров горизонтальной проекции в границах до 5% с сохранением размеров конструкционных пролетов.
- Изменения высоты помещений в границах между 2,50 м и 3,00 м (при условии, что другие элементы здания, например лестницы, будут отвечать ДБН).
- Увеличение угла наклона скатов крыши на ок. 10% (50).
- Изменение материалов для отделки стен и покрытия пола, изоляционных материалов, внутренней и наружной отделки, при условии сохранения требуемых аналогичных параметров, т.е. прочности и теплопроводности, в соответствии с ДБН.
- Перегородки можно строить или нет в зависимости от потребностей клиента.
- Можно вводить некоторые модификации в проект внутренних инженерных установок при условии, что это сделают специалисты, обладающие соответствующими квалификациями.

Объем адаптационных изменений, требующих письменного согласия автора проекта:
- Изменение фасада здания, касающееся, в частности, замены люкарн на слуховые окна и наоборот, перенесение их на другую стену здания.
- Изменение размещения и величины оконных и дверных проемов (касается также замены дверей балкона окнами и наоборот).
- Изменения габаритов или пристройка / ликвидация балконов, крылечек и веранд.
- Двойниковый сросток зданий, если проект дает такую возможность.
- Возвышение здания, изменение высоты до конька крыши и т.п.

Обязательный объем адаптации готового проекта:

Проектировщик, составляющий строительный проект, который служит получению разрешения на строительство, в рамках адаптации готового проекта обязан:

1. На оригинале готового проекта нанести прочной графической техникой красного цвета предусмотренные изменения в области чертежей и текста.
2. Подготовить адаптацию фундаментов к местным грунтовым условиям.
3. Проверить или пересчитать конструкцию здания в области ее приспособления к местным условиям и нормативным нагрузкам, следующим из климатической зоны, без возможности вводить изменения в форму и наружные размеры здания, без изменения угла наклона скатов крыши, высоты стен и размеров окон.
4. Подписать проект в качестве автора адаптации дома к конкретной застройке, с указанием рода и номера проектных прав, которыми обладает.
5. Приложить заявление о выполнении проекта согласно строительным нормам и правилам.

Проект благоустройства земельного участка надо положить в отдельную папку, что вместе с настоящим архитектурно-строительным проектом будет комплектом строительного проекта.

Внимание!
Изменения и корректировки в проект мы не вносим!
Все проекты продаются в таком виде, как они представлены на сайте. Проекты возможны в другой технологии исполнения. Сроки и стоимость проекта обговариваются отдельно.
