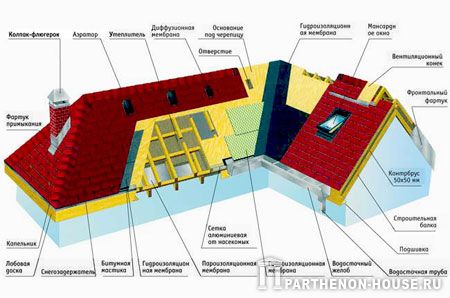

Типовые кровельные конструкции

Традиционная кровельная конструкция для нежилого чердачного помещения, так называемого "холодного" чердака, приведена на рис. 4.2. Поперек стропильных балок устанавливается контрбрус, размеры поперечного сечения и шаг установки, которого определяются проектом в зависимости от шага стропильных балок и толщины сплошного основания.

Рис. 4.2. Традиционная кровельная конструкция для "холодного чердака": 1 - стропильная балка, шаг ≤ 0,9 м; 2 - брусок 50 х 50 мм, устанавливаемый поперек стропил с шагом 0,3 м; 3 - основание под черепицу (ориентированно-стужечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм; 4 - гвозди улучшенного прилегания (ершеные), шаг 150 мм.

Примечания:
1. Стыки элементов основания (3) следует располагать вразбежку с зазором 3-4 мм;
2. Перепады по высоте между элементами основания не должны превышать 2 мм;
3. При шаге стропильных балок ≥ 0,9 м. контрбрус 50 х 50 мм. рекомендуется заменить доской 50 х 100 мм., устанавливаемой на ребро;
4. В случае сплошного основания из цементно-стружечных плит (ЦСП) в качестве крепежа рекомендуется применять саморезы в потай.

В случае жилого чердачного помещения («жилой мансарды") предлагается следующая традиционная вентилируемая кровельная конструкция (рис. 4.1 - .4.3):
- для укладки дополнительного слоя утеплителя поперек стропильных балок устанавливается контрбрус, размеры поперечного сечения которого определяются проектом в зависимости от шага стропильных балок и толщины утеплителя;
- для устройства вентиляционного зазора между утеплителем и сплошным основанием параллельно стропилам устанавливается второй ряд контрбруса размеры поперечного сечения и шаг установки, которого определяются проектом в зависимости от необходимой высоты вентиляционного зазора (таблица 3.3 в материале "Общие принципы устройства кровельной конструкции загородного дома") и толщины сплошного основания;
- для организации единой вентиляционной камеры в брусках через 1,5 - 2,0 м в шахматном порядке делаются разрывы 50 -100 мм и обеспечиваются сквозные вентиляционные каналы в ендовах;
- контрбрус, устанавливаемый вдоль стропил под сплошное основание, следует укладывать на свободно уложенную, на утеплитель параллельно карнизу пародиффузионную мембрану "Дифбар" которая обеспечивает выход остаточных водяных паров из помещения, и, в то же время, гарантирует водонепроницаемость снаружи;
- с внутренней стороны утеплителя укладывают пароизоляционную мембрану "Алюбар". Пароизоляционный слой предназначен для того, чтобы не допустить или ограничить проникновение водяных паров из помещения в толщу "кровельного пирога" и защитить от увлажнения теплоизоляционный слой, так как даже незначительное увлажнение утеплителя резко снижает его теплоизопяционные свойства. В рабочих чертежах покрытия всегда предусматривается определенная конструкция пароизоляционного слоя, которую нельзя упрощать, так как это неизбежно приведет к проникновению водяных паров в толщу кровельного покрытия, влагонакоплению в нем и значительному ухудшению эксплуатационных свойств:
- теплоизоляционный слой служит дпя обеспечения соответствующего теплового режима внутри помещений (т.е. защиты здания от потерь тепла в окружающую среду). Все теплоизоляционные материалы имеют большую структурную пористость (замкнутые поры, заполненные воздухом), поэтому они обладают малой плотностью (объемной массой), низкой теплопроводностью и могут содержать незначительное количество влаги. Теплоизоляционные свойства любых утеплителей резко ухудшаются при увлажнении, такк как если их поры вместо воздуха заполнены водой, то теплопроводность материала увеличивается в 25-30 раз.
Поэтому нельзя допускать увлажнения утеплителя атмосферными осадками при кровельных работах.

Рис. 4.3.1. Традиционная вентилируемая кровельная конструкция "жилой мансарды": 1 - стропильная балка, 50 х 150 мм, шаг ≤ 0,9 м; 2 - пароизоляционная мембрана «Алюбар»; 3 -утеплитель 1 50 мм; За - дополнительный слой утеплителя 50 мм; 4 - подшивка - доска, гипсокартон, ОСП 3 и пр.; 5 - пародиффузионная мембрана «Дифбар»; 6 - контрбрус 50x50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить «мостики холода»; шаг «в свету» 0,6 м (зависит от ширины утеплителя); 7 - брусок 50 х 50 мм, устанавливаемый вдоль стропил с шагом 0,3 м для обеспечения необходимого вентиляционного зазора между сплошным основанием и утеплителем. Для организации единой вентиляционной камеры в брусках через 1,5-2,0 м вразбежку делаются разрывы ∼ 50 -100 мм. 8 - основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм; 9 - гвозди улучшенного прилегания (ершеные), шаг 150 мм.

Примечания:
1. Стыки элементов основания [3] следует располагать вразбежку с зазором 3 - 4 мм;
2. Перепады по высоте между элементами основания не должны превышать 2 мм;
3. При шаге стропильных балок ≥ 0,9 м контрбрус 50 х 50 мм рекомендуется заменить доской 50 х 100 мм, устанавливаемой на ребро;
4. В случае сплошного основания из цементно-стружечных плит (ЦСП) в качестве крепежа рекомендуется применять саморезы в потай.

Рис. 4.3.2. Традиционный кровельный пирог "жилой мансарды"

Кровельный пирог «стропила в интерьере» - устройство кровельного пирога для дизайнерского решения, когда стропила являются элементом интерьера «жилой мансарды» В этом случае весь кровельный пирог находится выше стропильных балок (рис. 4.4).

Рис. 4.4. Кровельный пирог "стропила в интерьере"

Вариант устройства вентилируемой кровельной конструкции по железобетонному основанию приведен на рис.4 5. При этом, на железобетонное основание, предварительно обработанное праймером, наплавляется гидроизоляционная мембрана, выполняющая пароизоляционную функцию. Затем устанавливаются фальш-стропила и выполняется кровельный пирог по традиционной схеме.

Рис. 4.5. 1. Вентилируемая кровельная конструкция по железобетонному основанию: 1. Вентилируемая кровельная конструкция по железобетонному основанию: 1 - доска 150 х 50 мм, шаг ≤ 0,9 м; 2 - гидроизоляционная мембрана (пароизоляция); 3 -утеплитель (толщина определяется теплотехническим расчетом); 4 - несущее железобетонное основание; 5 - пародиффузионная мембрана «Дифбар»; 6 - контрбрус 50 х 50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить «мостики холода»; шаг «в свету» 0,5/0,6 м (зависит от ширины утеплителя); 7 - брусок 50х 50 мм, устанавливаемый вдоль стропил с шагом 0,3 м для обеспечения необходимого вентиляционного зазора между сплошным основанием и утеплителем. Для организации единой вентиляционной камеры в брусках через 1,5-2,0 м вразбежку делаются разрывы 450-100 мм. 8 - основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм; 9 - гвозди улучшенного прилегания (ершеные), шаг 150 мм.

Примечания:
1. Стыки элементов основания [8] следует располагать вразбежку с зазором 3-4 мм;
2. Перепады по высоте между элементами основания не должны превышать 2 мм;
3. При шаге доски [1 ] > 0,9 м контрбрус 50 х 50 мм рекомендуется заменить доской 50 х 1 00 мм, устанавливаемой на ребро;
4. В случае сплошного основания из цементно-стружечных плит (ЦСП) в качестве крепежа рекомендуется применять саморезы в потай.

На рисунках 4.6-4.12 приведены варианты устройства кровельного пирога "жилой мансарды" в зоне карнизного свеса, а также узлы примыкания к вентиляционным, дымовым трубам и мансардным окнам.

Рис. 4.6. Кровельный пирог "жилой мансарды" в зоне карнизного свеса: 1 - мауэрлат; 2 - гидроизоляционная мембрана; 3 - направление движения воздуха; 4 -кобылка; 5 - подпорная доска; 6 J-рейка; 7 - софит перфорированный; 8 - декоративный фартук на лобовую доску.

Примечания:
1. Необходимо обеспечить приток воздуха через подшивку карнизного свеса, либо под желобом;
2. При шаге стропильных балок ≥ 0,9 м контрбрус 50 х 50 мм рекомендуется заменить доской 50 х 100 мм, устанавливаемой на ребро.

Рис. 4.7. Вариант узла карнизного свеса с подшивкой софитными планками: 1- водосточный желоб; 2 - металлический фартук капельник 514; 3 - металлический фартук на лобовую доску (развертка зависит от размеров лобовой доски); 4 -саморез; 5 - направление движения воздуха; 6 - брусок 50х50 мм; 7- кобылка (стропильная нога); 8 - софит перфорированный алюминиевый; 9 - брейка алюминиевая; 10 - доски, формирующие карнизный свес; 11 - опорная доска [брусок) для крепления брейки софитов.

Примечания:
1. Необходимо обеспечить приток воздуха через подшивку карнизного свеса, либо под желобом;
2. При шаге стропильных балок > 0,9 м контрбрус 50 х 50 мм рекомендуется заменить доской 50 х 100 мм, устанавливаемой на ребро.

Рис. 4.8. Вариант примыкания кровли "жилой мансарды" к вентиляционной трубе: 1 - вентиляционная труба; 2 - брусок 50 х 50 мм; 3 - ориентированно-стружечная плита [ОСП 3] или фанера повышенной влагостойкости [ФСФ] толщиной от 9 мм; 4 - негорючий минераловатный утеплитель, толщина 100 мм; 5 - металлический фартук примыкания 54; 6 -металлический кожух трубы; 7 - защитный металлический фартук; 8 - герметик силиконовый; 9 - самоклеящаяся полимерно-битумная гидроизоляционная лента «Экобит», защищенная фольгой.

Примечание:
- высоту вентиляционных труб следует принимать в соответствии с п,6.6.12 СНиП 41-01-2003. «Отопление, вентиляция и кондиционирование».

Рис. 4.9. Вариант примыкания кровли «жилой мансарды» к трубе типа «сэндвич»: 1 - двухслойная труба из нержавеющей стали с тепловой изоляцией из негорючего материала; 2 - брусок 50 х 50 мм; 3 - ориентированно-стружечная плита [ОСП 3) или фанера повышенной влагостойкости [ФСФ]толщиной от 9 мм; 4 - негорючий минераловатный утеплитель, толщина 150 мм; 5 - металлический фартук примыкания 34; 6 - металлический кожух трубы; 7 - защитный металлический фартук; 8 - термоустойчивый герметик; 9 - уголок 50 х 50 мм; 10 - пластина из оцинкованной стали толщиной не менее 0,8 мм; 11- самоклеящаяся полимерно-битумная гидроизоляционная лента «Экобит)), защищенная фольгой.

Примечания:
1. Печи и другие отопительные приборы должны иметь установленные нормами противопожарные разделки [отступки] от горючих конструкций (ППБ-01 -93, п.1.5.1 ]; размеры разделок принимаем в соответствии с п.6,6.16 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование));
2. Высоту дымовых труб следует принимать в соответствии с п.6.6.12 СНиП 41-01-2003.

Рис. 4.10. Вариант примыкания кровли «жилой мансарды» к дымовой трубе: 1 -дымовая труба из глиняного кирпича толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм [СНиП 41-01-2003, п.6.6.13]; 2 - негорючий минераловатный утеплитель, толщиной 150 мм; 3 - ориентированно-стружечная плита [ОСП 3] или фанера повышенной влагостойкости [ФСФ] толщиной от 9 мм; 4 - металлический фартук примыкания S4; 5 -защитный металлический фартук; 6 - фартук из оцинкованной стали толщиной не менее 0,8 мм.

Примечания:
1. Печи и другие отопительные приборы должны иметь установленные нормами противопожарные разделки [отступки] от горючих конструкций (ППБ-01-93, п. 1.5.1); размеры разделок принимаем в соответствии с п.В.6.16 СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
2. Расстояние от наружных поверхностей труб принимаются в соответствии с п.6.6.1 2 СНиП 41 -01 -2003;
3. Высоту дымовых труб следует принимать в соответствии с п.В.6,12 СНиП 41 -01 -2003.

Рис. 4.11. Расположение мансардного окна в плоскости крыш: 1 - оклад для плоских кровельных покрытий с низкой посадкой; 2 - доска 50 х 100 мм (устанавливается по периметру окна); 3 - ориентированно-стружечная плита [ОСП 3] или фанера повышенной влагостойкости [ФСФ] толщиной от 9 мм; 4 - дополнительный слой теплоизоляции [толщина 10 мм].

Рис. 4.1 2. Устройство вентиляционной камеры в зоне мансардного окна: 1 - стропильная балка; 2 - контрбрус 50 х 50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить «мостики холода»; шаг «в свету» 0,6 м [зависит от ширины утеплителя]; 3 - брусок 50 х 50 мм, устанавливаемый вдоль стропил с шагом 0,3 м для обеспечения необходимого вентиляционного зазора между обрешеткой и утеплителем. Для организации единой вент, камеры и уменьшения количества аэраторов в брусках через 1,5-2,0 м вразбежку делаются разрывы ∼ 50 -100 мм; 4 - оконная коробка.

Источник: NORDLAND - альбом технологии кровельной системы.
