Проект месяца май 2017 г. Проект бюджетного дома НД 145-6.

Проект дома НД 145-6 является одним из самых лучших проектов разработанных с учетом требований предъявляемых заказчиками проектной документации к домам эконом-класса. В нем выполнены все условия, которые необходимо реализовать архитектору чтобы спроектировать недорогой в строительстве, но в то же время удобный и рационально спланированный дом.

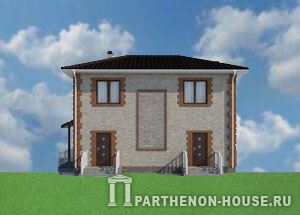

В пятне застройки это обыкновенный квадрат, без дорогостоящих эркеров и террас, устройство которых существенно удорожает стоимость возведения коробки дома. Есть небольшой козырек, но это необходимая конструкция, позволяющая укрыть входную площадку от осадков. Кроме главного входа в дом, есть еще две технические площадки для входа в хоз. помещение и выход из гостиной. Что касается площадки в техническое помещение, то она будет абсолютно не лишней, в том случае если владельцы дома решат переоборудовать его под газовую котельную. Им останется соорудить дополнительные дым и вент. каналы и помещение под газовую котельную готово. Если же вам не доступен газ, то в доме есть бойлерная, площадь которой позволяет установить все оборудование для отопления и водоподготовку. Выход из гостиной вы можете и не устраивать, если у вас не предполагается его использование.

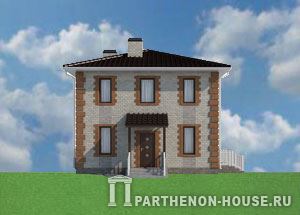

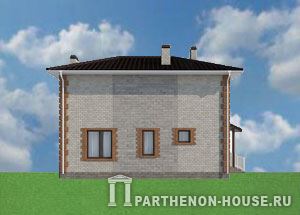

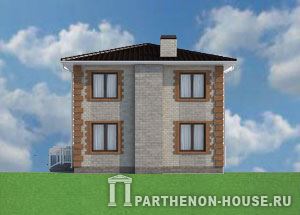

Крыша, обыкновенная четырехскатная, без каких-либо изгибов и поворотов. Стандартные, прямоугольные окна. И один из самых больших плюсов этого дома – небольшие наружные габариты 8.800 м. ширина и 10.400 м. длина. Эти размеры позволяют построить его даже на участке в 1.5 сотки. Из конструктивных особенностей дома также хочется отметить, что строительства здания ведётся из блоков газобетона, одного из самых популярных и экономичных вариантов каменного дома. Междуэтажное и чердачное перекрытие выполнено по деревянному накату, что также существенно сэкономит деньги застройщика. И при всем этом внутреннее пространство дома спроектировано рационально и гармонично.

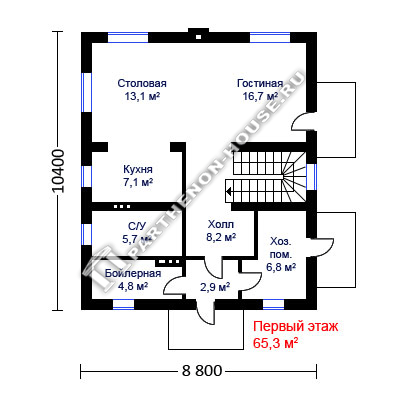

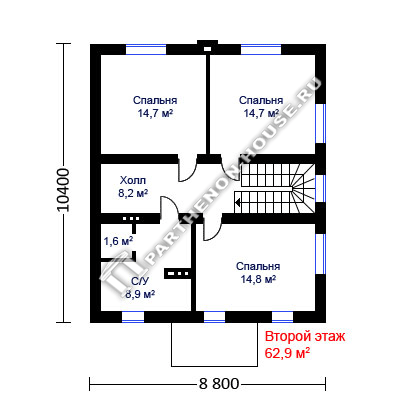

На первом этаже есть совмещенное большое помещение под столовую и уютную гостиную с камином. Рядом с этим помещением кухня. Кроме этих помещений на этаже имеются большой сан.узел, бойлерная, хозяйственная комната и холл. Полностью выстроенный второй этаж включает следующий набор помещений: холл, три спальни, совмещенный сан.узел. Дом для постоянной жизни семьи из 4-х человек.

I. ПРОЕКТ ДОМА НД 145-6- ОБЩИЕ ДАННЫЕ

ВНИМАНИЕ! Вы можете ознакомиться с проектом НД 145-6 в нашем офисе, оплатить и забрать его.

Купить проект дома НД 145-6>>

№	Конструктивные решения и основные этапы работ	Стоимость, руб		Итого, руб
		работы	матер-лы
1	Фундамент и цокольное перекрытие: фундаментная монолитная ж/б плита 250 мм по ЭППС 50 мм и песчаной подушке 400 мм, (марка бетона М300 В 22,5)	282000	352000	635000
2	Стены: фасадные наружные 400 мм, внутренние 250 мм, перегородки 100 мм из газобетона армированные, вентканалы и дымоходы из полнотелого кирпича с выводом труб на крышу	468000	524000	992000
3	Перекрытие первого этажа: по деревянным балкам (толщина балок 150 мм.) с утеплением плитами минеральная вата и пароизоляцией, пошаговая подшивка потолка доской	74000	92000	166000
4	Перекрытие второго этажа: по деревянным балкам (толщина балок 150 мм.) с утеплением плитами минеральная вата и пароизоляцией, пошаговая подшивка потолка доской	79000	99000	178000
5	Крыша: деревянная стропильная конструкция по наслонным стропилам, с монтажом гидроизоляционной мембраны, мягкая кровля, установка "дымников" на трубы	278000	326000	604000
Итого по предложению без фасадной отделки		1 182 000	1 393 000	2 575 000
Отделка фасадов дома
6	Отделка фасадов: декоративная штукатурка с покраской за 2 раза, подшивка свесов кровли пластиковые "софиты", монтаж водосточной системы "Grand Line"	354000	205000	559000
Итого по предложению с фасадной отделкой		1 536 000	1 598 000	3 134 000

* ВНИМАНИЕ: Данное предложение составлено строительной компанией СТРОЙСЕРВИС в ценах на май 2017 года, действительно при строительстве до 50 км. от МКАД. Подлежит уточнению и корректировки с учетом ценообразования на строительные материалы на момент подписания Договора строительного подряда, после выезда на участок застройки нашего специалиста, а также по результатам изучения геологии участка и согласования рабочего проекта (разделы АР и КР). В предложение не вошла стоимость доставки строительной бытовки, организация заезда на участок и строительной площадки, уборка территории от строительного мусора с погрузкой в контейнеры и вывозом с территории.

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Архитектурно-Строительный раздел

Общие данные по проекту.

Поэтажные планы.

Фасады.

Основные разрезы по дому.

Планы перекрытий этажей.

Планы стропил.

Основные конструктивные узлы.

Спецификация на применяемые материалы и их объемы.

Фундаменты.

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Расчетная температура наружного воздуха: минус 26°С
- Снег: 180 кг/кв.м.
- Ветер: 30 кг/кв.м.
- Глубина промерзания грунтов: 1.40 м. от уровня земли.

Наименование	Ед.изм.	Количество
Площадь застройки	кв.м.	103.60
Общая площадь	кв.м.	129.60
Жилая площадь	кв.м.	61.00
Площадь кровли.	кв.м.	138.40
Строительный объем здания	куб.м.	603.20
Высота помещений 1 этажа	м.	3.000
Высота помещений 2 этажа	м.	2,700
Высота дома в коньке от уровня земли	м.	8.940
Блоки газобетона толщиной 400 мм. для наружных стен.	куб.м.	102.30
Блоки газобетона толщиной 375 мм. для внутренних стен.	куб.м.	51.80
Площадь наружных стен (без учета окон и дверей).	кв.м.	255.00
Бетон на фундаменты В20.	куб.м.	43.00

5.1. Фундамент – мелкозаглубленная монолитная ж/б плита.
5.2. Наружные стены дома - толщиной 400 мм. из газобетонных блоков .
5.3. Внутренние несущие стены: толщиной 375 мм. из газобетонных блоков.
5.4. Перегородки: толщиной 120 мм. из газобетонных блоков.
5.5. Перекрытия дома: деревянные балки.
5.6. Конструкция крыши и кровля: мансардная, покрытие – битумная черепица.
5.7. Наружная отделка: штукатурка или термопанели «под кирпич».

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
