Проект месяца декабрь 2014 г. Проект современного дома А-1919П.

Дом, построенный по проекту А-1919П, прекрасно впишется практически в любой ландшафт. Архитектурные идеи, реализованные в этом проекте, в полной мере дают представление о том, каким должен быть современный загородный комфортабельный дом. Прекрасные фасадные решения реализованы с учетом применения при наружной отделке наиболее качественных и долговечных строительных материалов и технологий. Внутренние планировочные решения позволяют комфортно жить в этом доме семье из 4-5 человек.

I. ПРОЕКТ ДОМА А-1919П- ОБЩИЕ ДАННЫЕ

Купить проект дома А-1919П>>

№	Наменование	Стоимость (материалы) руб.
1	Возведение фундамента, цоколя (железобетонные монолитные конструкции.)	от 950000.00
2	Устройство перекрытий (пол 1 этажа - монолитная бетонная стяжка по грунту, между 1 и 2 этажом - монолитные ж/б).	от 345000.00
3	Кладка вент. каналов (полнотелый кирпич.)	от 60000.00
4	Возведение несущих стен, перегородок из поризованного керамического камня (кирпича) (с устройством перемычек дверных и оконных проемов).	от 1200000.00
5	Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, теплоизоляция, с чистовым покрытием битумной черепицей).	от 600000.00
6	Окна ПВХ с двойным стеклопакетом.	от 140000.00
7	Входные двери (балконные и входные).	от 120000.00
--	ИТОГО*	от 3 415 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам декабря 2014 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц дома, входной площадки, навеса для авто и террасы.
*Общая площадь = 191,94 м² (без террасы, балкона и крыльца), ориентировочная расчетная стоимость материалов на строительство 1 м² теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из поризованного керамического кирпича и камня, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, утепленной мансардной крышей с чистовым покрытием мягкой битумной черепицей, окнами, входными и балконными дверьми составит не менее 17792,00 руб.

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Архитектурные решения

Общие данные по проекту.

Кладочные планы.

Маркировочные планы.

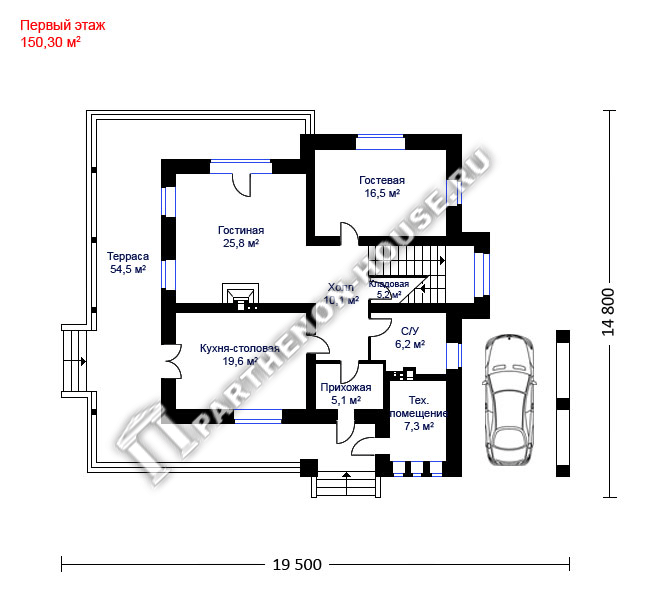

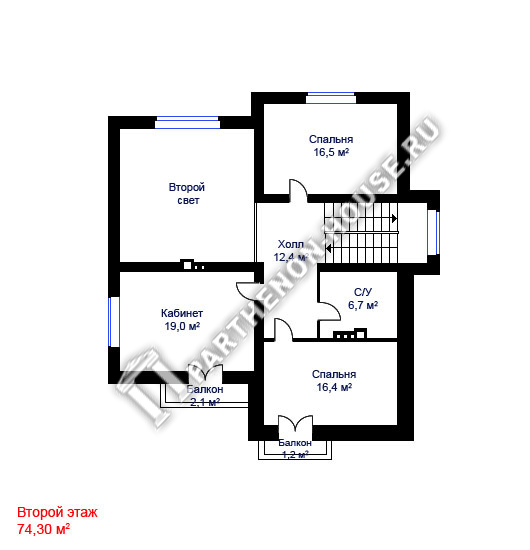

Планы с расстановкой мебели.

Экспликация полов.

План кровли.

Разрезы.

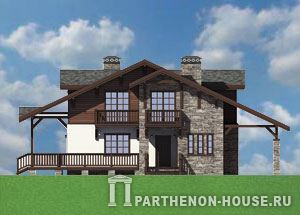

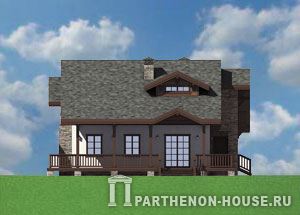

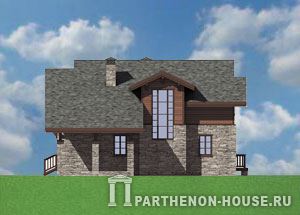

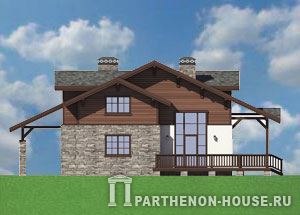

Фасады.

Вентиляционные шахты.

Детали.

Конструкция фундамента.

Общие данные.

Схема расположения фундаментов.

Сечения.

Армирование плитной части фундамента.

Армирование стен фундамента.

Спецификация элементов на фундаменты монолитные, плиты монолитные.

Ведомость расхода стали на элемент.

Конструкции перекрытия.

Общие данные.

Схема расположения плиты перекрытия.

Армирование плиты перекрытия.

Сечения.

Спецификация на монолитную плиту перекрытия. Ведомость расхода стали.

Фрагменты.

Схема расположения перемычек 1-го этажа.

Схема расположения перемычек 2-го этажа.

Спецификация элементов к схемам расположения перемычек.

Ведомость перемычек. Спецификация элементов перемычек.

Конструкции деревянные.

Общие данные.

Схема расположения стоек и балок.

Схема расположения элементов стропил.

Спецификация к схеме расположения элементов стропил. Выборка древесины.

Разрезы.

Узлы.

Конструкции террасы.

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Наименование	Ед.изм.	Количество
Площадь застройки	кв.м.	228.13
Общая площадь	кв.м.	191.94
Жилая площадь	кв.м.	94.24
Строительный объем здания	куб.м.	1425.00
Площадь кровли.	кв.м.	275.00
Высота помещений 1 этажа	м.	2.800 и 7.400
Высота помещений 2 этажа	м.	от 1.900 до 4.200
Высота дома в коньке от уровня земли	м.	8.530
Камень рядовой поризованный 2.1 NF.	куб.м.	167.00
Керамический строительный пустотелый кирпич.	куб.м.	3.40
Полнотелый кирпич.	куб.м.	13.00
Бетон В20.	куб.м.	87.30
Песок.	куб.м.	90.00
Щебень.	куб.м.	13.00
Экструдированный пенополистирол.	куб.м.	22.00

5.1 Наружные ограждающие конструкции, внутренние несущие стены: поризованный камень 2.1 НФ М150 F100, λ=0,17 Вт/м °C р=900 кг/м.куб., толщиной 510, 380 мм.
5.2. Перегородки: керамический строительный пустотелый кирпич М150 толщиной 120 мм.
5.3. Перекрытия: монолитный ж/б.
5.4. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.5. Конструкция крыши и кровля: совмещенная, покрытие - битумная черепица.
5.6. Наружная отделка: облицовка цоколя - искусственный камень; фасады - штукатурка с окраской, искусственный камень, скошенный планкен из лиственницы.

8.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
8.2. Строительные и ремесленные работы должны выполняться лицами с строительными правами и допусками на право проведения соответствующих видов строительных работ.
