Проект месяца май 2008 г. С 293-9-3

Уважаемые посетители! В этом месяце представляем Вашему вниманию проект дома С 293-9-3. Проект дома С 293-9-3, представленный на нашем сайте в двух вариантах:

Проект дома из силиката С 293-9-3 (169,4 кв. м)	Проект дома из кирпича К 381-2 (227,1 кв. м)

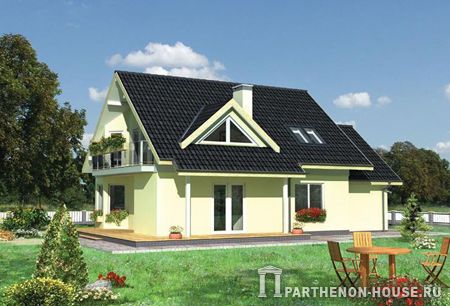

Проект дома С 293-9-3 имеет оптимальную планировку с плавным разграничением функциональных зон. Его отличный внешний вид соответствует внутреннему устройству и современной "прозрачной" планировке. Навес над главным входом защитит Вас от непогоды, пространство застекленной столовой, имеющей форму восьмигранника, объединено с зоной кухни. В гостиной расположен камин, отсюда можно выйти на длинную террасу, над которой расположен балкон мансардного этажа. Простую двухскатную крышу украшают треугольные люкарны. На первом этаже расположена небольшая комната, из тамбура есть проход в котельную и гараж. На мансардном этаже размещены три удобные спальни и большая ванная комната с сауной.
Это современный жилой дом, жить в котором будет комфортно всем членам Вашей семьи!

I. ПРОЕКТ ДОМА С 293-9-3 - ОБЩИЕ ДАННЫЕ

Проект дома из силиката С 293-9-3 169,4 кв. м в нашем каталоге >>

1. Назначение дома и его характеристика

Запроектированное здание является жилым домом для индивидуальной застройки, предназначенным для проживания в нем 4-6 человек.

2. Основные технические данные

2.1. Площадь застройки - 118,61 м²
2.2. Общая площадь - 293,94 м²
2.3. Жилая площадь - 118,30 м²
2.4. Общая площадь пола (нетто) - 169,44 м²
2.5. Кубатура - 780,81 м³
2.6. Количество жителей - 4-6
2.7. Длина здания - 14,11 м
2.8. Высота здания - 6,19 м
2.9. Категории по капитальности - 2-3 категория (в зависимости от используемых материалов)
2.10. Степень огнестойкости - 2-3 степень (в зависимости от используемых материалов)
2.11. Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую лицензию.

3. Установочное оборудование

Дом необходимо обеспечить следующим инженерно-техническим оборудованием: водопроводным, канализационным, электрическим, осветительным, сигнализационным, громоотводным, телекоммуникационным, газовым и вентиляционным.

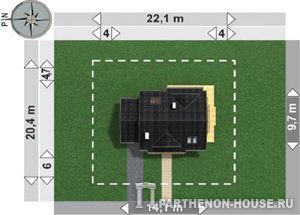

4. Условия размещения дома

Размещение дома предусмотрено на земельном участке с обеспеченным подъездом, источником воды и возможностью удаления сточных вод, с подведением электроэнергии и газа. Расчет фундамента был произведен в соответствии с напряжением грунта 0,15 МПа (1,5 кг/см²). Уровень грунтовых вод ниже уровня основания фундамента. Уровень основания hz_min = 1,0 м.
В случае размещения дома в других условиях, необходимо привязать фундаменты в соответствии с разработанной геологией и топографической съемкой. Если в проекте дома заменяются материалы и строительные технологии возведения, то проект требует соответствующей адаптации согласно строительным нормам и правилам.

5. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1.Описание конструкционных элементов

1.1. Фундаменты - ленточные фундаменты из гравийного бетона класса В-15.
1.2. Стены фундаментов - из бетона класса В-15, утепленные дополнительно дренажными плитами из стиропора, приклеиваемыми к вертикальной изоляции водного раствора стены фундамента и покрытые клинкерной облицовкой.
1.3. Наружные стены - слои из силикатных блоков на термоизоляции или цементно-известковой стяжке марки 3 МПа, утепленные слоем минеральной ваты и оштукатуренные тонкослойной штукатуркой на сетке из стеклянного волокна "легко-мокрым" методом.
1.4. Внутренние конструкционные стены - из силикатного кирпича на цементно-известковой стяжке марки 3 МПа.
1.5. Лестница внутренняя - железобетонная.
1.6. Перекрытия - железобетонные, монолитные, из бетона В-15 и стали А-I.
1.7. Перемычки - сборные из элементов типа "L-19" или железобетонные монолитные деревянные.
1.8. Перегородки - из силикатного кирпича.
1.9. Другие железобетонные элементы - из бетона В-15 и стали А-I.
1.10. Дымоходы и вентиляционные каналы - системные.
1.11. Конструкция крыши - деревянная, из хвойных пород, пропитанная антипиреном и антисептиком: защищающими от огня и биологической коррозии средствами.

2. Отделка дома

2.1. Столярка - типовая и по индивидуальному заказу. Гаражные ворота и дверь из гаража в дом выполнить как противопожарные.
2.2. Покрытие кровли - керамическая черепица.

Также к проекту дома С 293-9-3 разработан дизайн интерьеров внутренних помещений.


Гостиная (1 этаж)


Кухня (1 этаж)

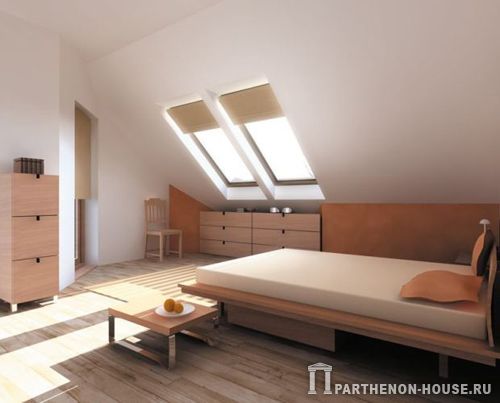

Спальня (мансарда)

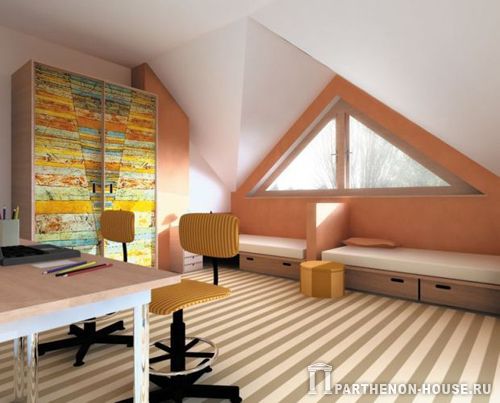

Комната (мансарда)


Ванная (мансарда)

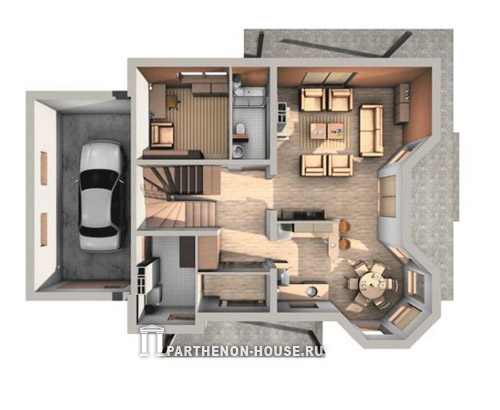

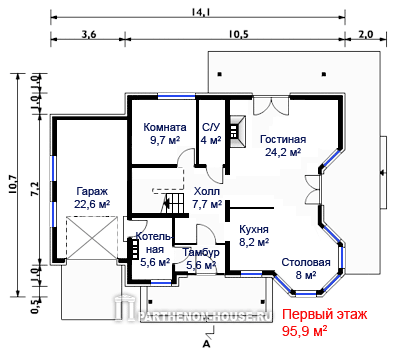

1 этаж

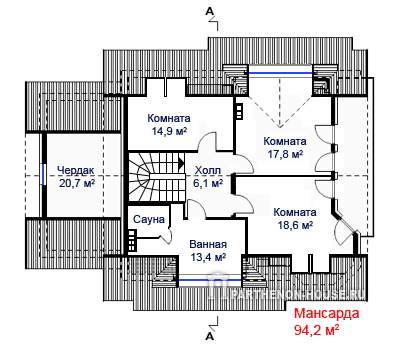

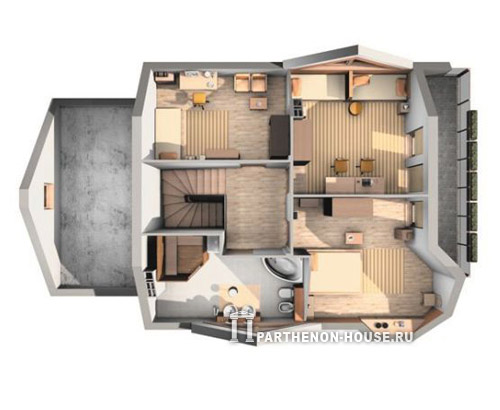

Мансарда
