I. ОБЩИЕ ДАННЫЕ

Проект дома из ячеистого бетона Я 251-2 175,2 кв.м в нашем каталоге >>

1. Назначение здания и его характеристика

Запроектированное здание является жилым домом для индивидуальной застройки, предназначенным для проживания в нем 5-7 человек.

1.1. Функция дома

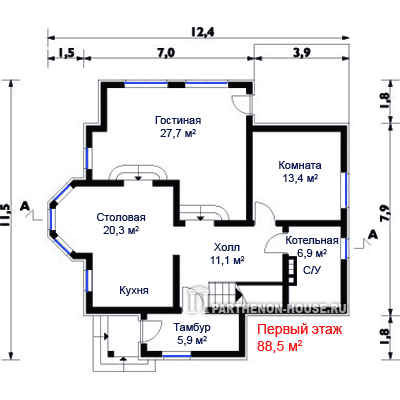

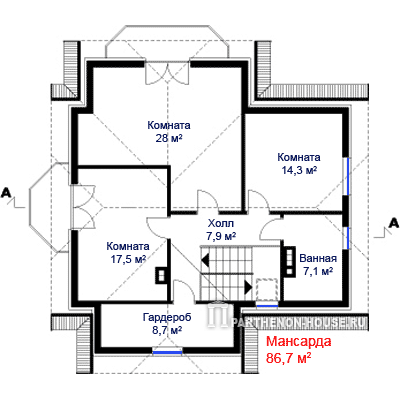

Это одноэтажное здание с эксплуатационным чердаком. На первом этаже дома находятся: дневная комната, комната, кухня со столовой, холл, ванная комната и входная прихожая. На мансардном этаже размещены три спальни, ванная комната и чердачок.

1.2. Объем дома
Многогранник на плане креста, расширенный выдвинутой вперед глыбой столовой комнаты. Здание перекрывает многоскатная крыша с сандриками (угол уклона скатов 45°).

2. Основные технические данные

2.1. Площадь застройки - 133,12 м²
2.2. Общая площадь - 199,60 м²
2.3. Жилая площадь - 153,40 м²
2.4. Общая площадь пола (нетто) - 159,76 м²
2.5. Кубатура - 568,70 м³
2.6. Количество жителей - 5-7
2.7. Степень огнестойкости - 2-3 степень (в зависимости от используемых материалов)

3. Установочное оборудование

Дом необходимо обеспечить следующим инженерно-техническим оборудованием: водопроводным, канализационным, электрическим, осветительным, сигнализационным, громоотводным, телекоммуникационным, газовым и вентиляционным.

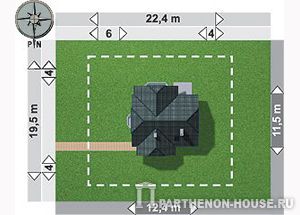

4. Условия размещения дома

Размещение дома предусмотрено на земельном участке с обеспеченным подъездом, источником воды и возможностью удаления сточных вод, с подведением электроэнергии и газа. Расчет фундамента был произведен в соответствии с напряжением грунта 0,15 МПа (1,5 кг/см²). Уровень грунтовых вод ниже уровня основания фундамента. Уровень основания hz _min = 1,0 м. В случае размещения в других условиях, необходимо привязать фундаменты в соответствии с разработанной геологией и топографической съемкой. Если в проекте заменяются материалы и строительные технологии возведения, то проект дома требует соответствующей адаптации согласно строительным нормам и правилам.

5. Правовые требования относительно строительства дома

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1. Описание конструкционных элементов

1.1. Фундаменты - ленточные фундаменты из бетона класса В-15.
1.2. Стены фундаментов - из бетона класса В-15 толщиной 250 мм, утепленные дополнительно слоем стиропора толщиной 100 мм.
1.3. Наружные стены - блоки из ячеистого бетона толщиной 240 мм на цементно-известковой стяжке марки 3 МПа, утепленные 100 мм слоем стиропора (0,035), отделанного тонкослойной штукатуркой на сетке из стеклянного волокна.
1.4. Внутренние конструкционные стены - блоки из ячеистого бетона толщиной 240 мм на цементно-известковой стяжке марки 3 МПа.
1.5. Перегородки - многодырчатый кирпич или блоки из ячеистого бетона.
1.6. Перекрытия - плиты железобетонные, из бетона В-15 и стали A-I.
1.7. Внутренние лестницы - железобетонные монолитные, из бетона В-15 и стали A-I.
1.8. Перемычки и балки - монолитные из бетона В-15 и стали А-I или сборные из элементов типа "L-19".
1.9. Венцы - железобетонные из бетона В-15 и стали А-I.
1.10. Дымоходы - вентиляционные провода из керамических фасонных деталей, обстроенных сплошным кирпичом кл. 15 МПа на цементно-известковом растворе марки 3 МПа. Канал для отвода продуктов сгорания из клинкерного кирпича или каменные.
1.11. Конструкция крыши - деревянная, из хвойных пород, пропитанная антипиреном и антисептиком: защищающими от огня и биологической коррозии средствами, напр. FOBOS M-4

2. Отделка дома

2.1. Изоляция:
2.1.1. Гидроизоляция - приспособить к грунтовым условиям, т. е. уровню грунтовой воды и влажности грунта. Для не очень влажных грунтов: горизонтальная изоляция в 2 слоя рубероида на битумной мастике на загрунтованном основании; вертикальная - Abizol R + Abizol P или 2 слоя рубероида на мастике.
2.1.2. Пароизоляция - битумный рубероид "Alpha", полиэтиленовая фольга или упрочненная металлизированная бумага.
2.1.3. Термическая изоляция - стиропор или минеральная вата , как в описании слоев.

2.2. Полы и покрытия полов:
2.2.1. Комнаты - паркет или доски Паркет или паркетную доску, а также ламинат, рекомендуем покрыть усиленным полиуретаном прозрачным паркетным лаком. Степень глянца: высоко-глянцевый или шелковисто-матовый. (Экономный вариант: - Alpina ParkettLack, глянцевый или шелковисто-матовый). Если пол деревянный, рекомендуется покрасить специальной глянцевой цветной краской для пола Capalac Fussbodenlack. (Экономный вариант: Alpina GlanzMix или Alpina SeidenMix, тонированной в требуемый цвет).
2.2.2. Прихожая, холл, ванные комнаты, кухня со столовой, коммуникационные марши - керамическая плитка.

2.3. Штукатурка и отделка стен:
2.3.1. Внутренняя - цементно-известковая штукатурка 3 категории.
2.3.2. Наружная - клеевая штукатурка, мелкозернистая, на сетке из стеклянного волокна.
2.3.3. Цоколь - обстроенный клинкерной морозостойкой плиткой или камнем.

2.4. Окрашивание и антикоррозионные покрытия:
2.4.1. Стены - клеевая или эмульсионная краска. Стены внутри помещений загрунтовать грунтом (Экономным вариантом выступает грунт Alpina Einlassgrund). Покраску стен проводить соответствующими материалами, в зависимости от предназначения комнат или помещений. В случае предполагаемой высокой нагрузки (мойка, истирание, удары - кухня, коридоры и холл) рекомендовано применить шелковисто-глянцевую краску Samtex 20 или шелковисто-матовую краску Samtex 7. В жилых комнатах краску без эмиссий и растворителей Indeko-plus.
2.4.2. Потолки - клеевая или эмульсионная краска. Для покраски потолков использовать краску CapaSilan. (Экономным вариантом выступает краска Alpina Ultraweiss) При отделке подвесного потолка мансардного этажа древесиной, использовать бесцветный лак глянцевый или шелковисто-матовый Alpina KlarLack.
2.4.3. Кухня, ванные комнаты - керамическая глазурованная плитка до высоты 1,6 м (около ванны - 2,0 м).
2.4.4. Деревянные элементы крыши - защитить антисептиком от грибков, плесени и пожара - пропиточным средством "FOBOS M-4" или другим, с похожими свойствами.
2.4.5. Стальные элементы - защитить грунтом Alpina METALLGRUND и покрасить в 2 слоя алкидной глянцевой эмалью Alpina GLANZMIX или шелковисто-матовой эмалью Alpina SEIDENMIX (белой или в цвете). Для металлических поверхностей применять специальную глянцевую антикоррозионную эмаль Alpina Direkt auf Rost. Стандартные цвета, серебристый и золотой металлик, а также белый, черный и зеленый, темно-коричневый, синий, красный, желтый, слоновая кость.
2.4.6. Оконная столярка, внутренние и наружные двери, ветровые навесные формы - защитить матовым или полуматовым водостойким лаком.

2.5. Столярка - оконная и дверная - типовая и по индивидуальному заказу. Окна. Мансардные окна.
2.6. Кровля - керамическая черепица TONDACH или оцинкованный листовой металл.
2.7. Кровельные работы - желоба, спускные трубы, дымовые трубы, слезники - из стального оцинкованного листового металла или из цинкового листа, толщиной 0,55 мм.
2.8. Антикоррозионная защита древесины. Находящуюся снаружи древесину подвергнуть глубокой пропитке масляными средствами. Нижние бруски оконной столярки смазывать фунгицидом.
2.9. Другие работы. Вокруг здания сделать отмочтку из гравия шириной мин. 0,5 м.
2.10. Мостик вдоль конька крыши - из твердой импрегнированной древесины.

3. Конечные примечания

3.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
3.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами, согласно принципам строительного мастерства и обязывающим нормам и правилам.
