УЗЕЛ 106. Установка вентиляционной ротационной турбины TURBOVENT Т-ЗООА, Т-500

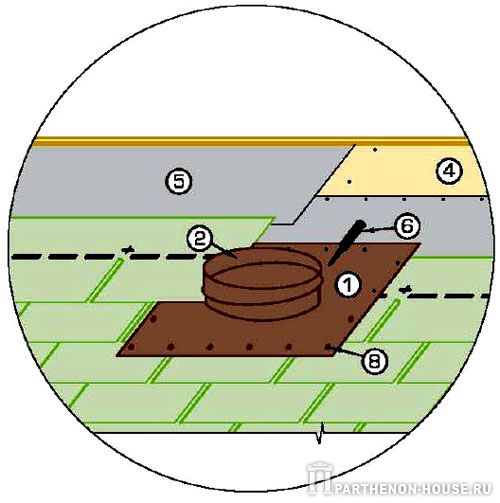

I этап: Установить основание (подошву) турбины согласно рисунку; прорисовать внутренний контур и прорезать отверстие в сплошном основании. Закрепить подошву на сплошном основании при помощи саморезов/гвоздей (шаг 10 см) и битумной мастики.

установка вентиляционной ротационной турбины TURBOVENT Т-ЗООА, Т-500

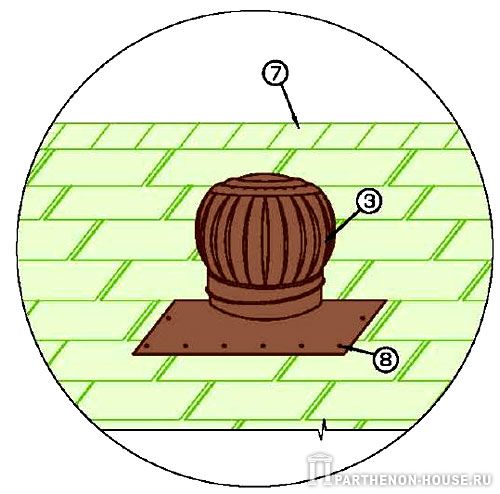

II этап: Уложить черепицу. На ворот основания установить турбину, проверить вертикальность установки и зафиксировать саморезами.

1 - плоское основание (подошва) турбины; 2 - переходная труба с изменяемым углом; 3 - голова турбины; 4 - основание под черепицу: ориентированное стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм; 5 - гидроизоляционная мембрана; 6 - битумная мастика; 7 - конек крыши; 8 - саморез/гвоздь с декоративным колпачком.
Примечания:
1. Турбина TURBOVENT Т-ЗООА может быть установлена на кровлю с углом наклона от 15 до 35 град.;
2. Турбина TURBOVENT Т-500 поставляется в сборе и устанавливается на кровлю с углом наклона не более 27 град.;
3. Турбины монтируются на максимально высокой точки ската крыши;
4. Диаметр всасывающего отверстия должен быть не менее 70% от диаметра переходной трубы турбины;
5. Битумная мастика наносится полосами шириной 2-3 см с интервалом 1,5-2 см; толщина слоя не более 0,5-1 мм.
