Строительство дома из керамических блоков. Часть 1.

Керамические блоки

Рис. 1. Строительство дома из керамических блоков.

С новым поколением керамических блоков началась новая эпоха самого традиционного из всех строительных материалов, используемых для возведения стен, керамического кирпича. Так как внешнюю поверхность керамических блоков можно отшлифовать, раствор в горизонтальном шве выполняет не выравнивающую функцию, а только связывающую, благодаря чему можно возводить стены на тонком слое раствора. Дома, построенные из керамических блоков, обладают повышенными теплосберегающими характеристиками и отвечают всем современным экологическим и теплофизическим требованиям, принятым в Российской Федерации.

Возведение стен

Когда фундаментная плита забетонирована, можно начинать кладку стен. Вначале углы дома, находящиеся под точками пересечения шнуров разбивочных осей, должны быть перенесены на фундаментную плиту. Затем эти точки отмечаются гвоздями, и обозначаются стены подвала. Так как бетонированная поверхность фундаментной плиты никогда не бывает абсолютно ровной, то первый ряд керамических блоков кладется на слой раствора, выравнивающий все различия в высоте ряда. Большинство строителей производит эту работу при помощи так называемого юстировочного устройства. Начиная с самой высокой точки на фундаментной плите, которую вычисляют с помощью нивелира или шлангового уровня, на плиту наносят тонкий слой влагонепроницаемого раствора (группа раствора III). На нем раскатывается рулон изоляционного картона: во внешних стенах точно по внешнему краю, внутри с выступом в несколько сантиметров. Во внутренних стенах картон кладут в середине так, чтобы он выступал из кладки с двух сторон. Затем на расстоянии от двух до пяти метров устанавливаются два юстировочных устройства и настраиваются, после чего наносится второй более толстый слой раствора, который разглаживается поверочной линейкой, скользящей по направляющим юстировочного устройства. Вначале двигаются вдоль внешних стен, при этом одно юстировочное устройство остается на месте, а другое устанавливается на противоположном конце.

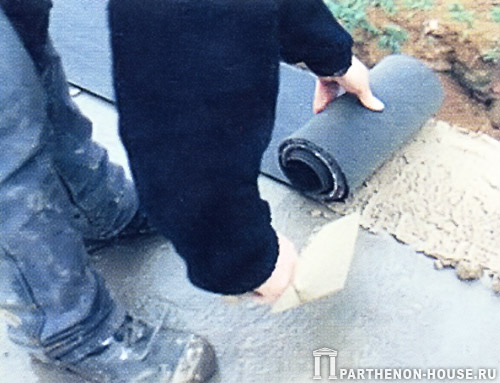

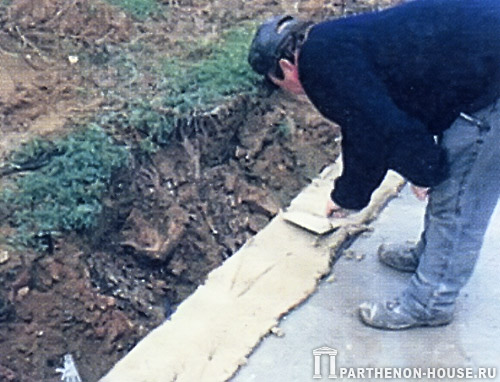

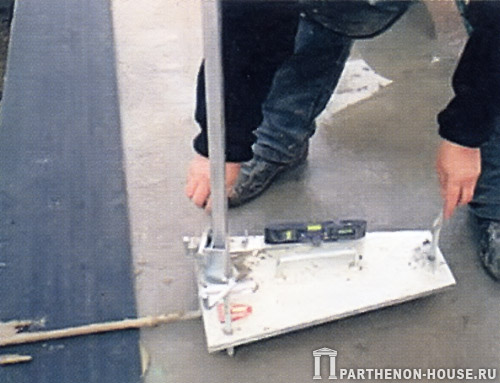

Рис. 2. На фундаментную плиту наносится слой раствора. На него кладется изоляционный картон.	Рис. 3. Два юстировочных устройства устанавливаютя на расстоянии от 2 до 5 метров.

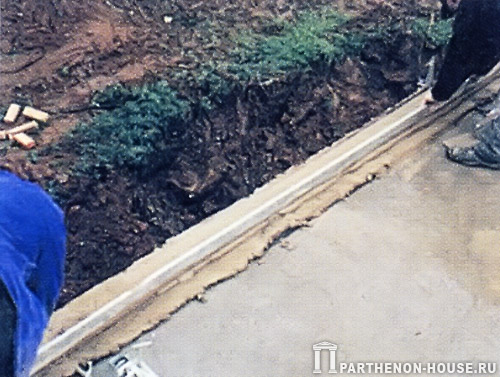

Рис. 4. Между обоими юстировочными устройствами должен быть нанесен второй слой раствора.	Рис. 5. Выровняйте слой раствора поверочной линейкой, направляющие юстировочных устройств задают толщину раствора.

Кладка керамических блоков

Цементная пыль повышает несущую способность свежего раствора. Чтобы щелевой крупноформатный керамический блок не погружался в относительно мягкий раствор и не сводил тем самым к нулю выверенную до миллиметра подготовительную работу, на уложенный раствор насыпают тонкий слой из чистого цемента, не забудьте при этом надеть перчатки. В результате на поверхности раствора возникает несущая пленка.

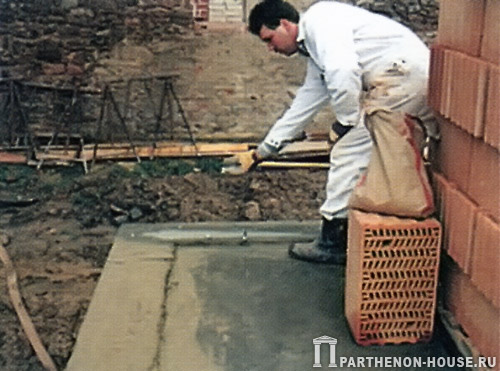

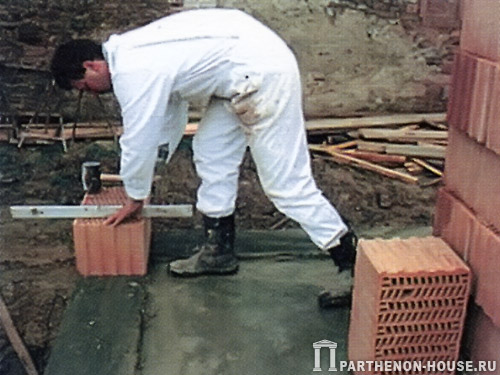

Рис. 6. Тонкая пленка из цементной пыли повышает несущую способность свежего раствора.	Рис. 7. Устанавливается первый угловой блок и выравнивается осторожными ударами молотка.

Теперь может быть установлен первый угловой блок, выправьте его с помощью ватерпаса и очень легких ударов молотка. Как только уложены все угловые блоки, еще раз проверяется расстояние от одного угла дома до другого, после чего вдоль направляющего шнура полностью возводится первый ряд. Важно знать, что каждый керамический блок задвигают на слой раствора сверху и всегда вдоль зубчатого зацепления уже уложенного блока. Избегайте бокового сдвига. Стыковка швов зубчатого зацепления осуществляется без раствора.

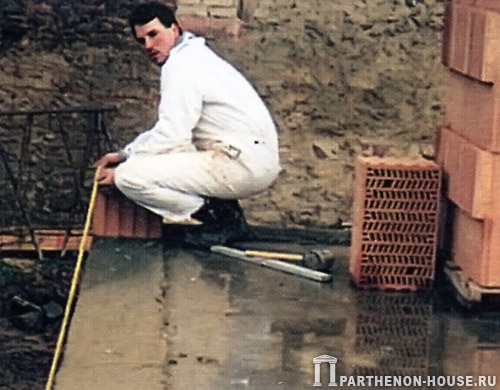

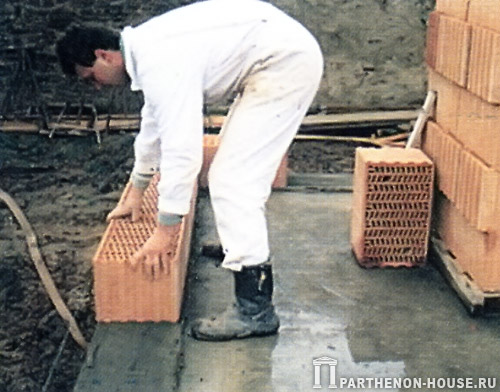

Рис. 8. Проследите, соответствует ли требованиям расстояние от одного угла дома до другого.	Рис. 9. Теперь можно класть вдоль шнура первый ряд керамических блоков.

Дальше дело продвигается с большей скоростью. При замешивании раствора для кладки стен учитывайте информацию изготовителя на мешках с раствором, затем начинайте снова с углов. Лучше всего на углах возводить сразу четыре или пять рядов. Чтобы линии углов дома были абсолютно вертикальными, угловые блоки точно выравниваются по ватерпасу. Когда углы выставлены, натягивают направляющие шнуры и достраивают ряд за рядом. Внутренние стены кладутся одновременно с внешними (штрабы) или позднее соединяются с кладкой внешней стены встык, все это решают строители.

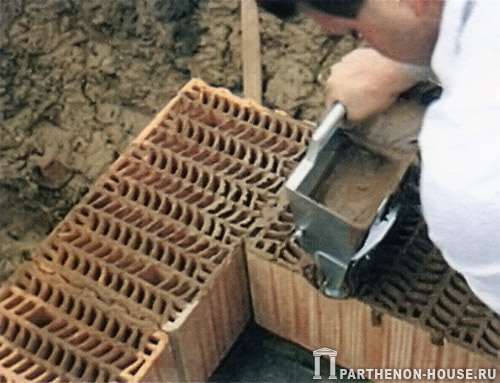

Рис. 10. Со второго ряда дело движется быстрее - наносится тонкий слой раствора и ...	Рис. 11. ... укладываютя угловые кирпичи. Потом снова натягиваются шнуры и возводятся стены.

Вышеописанный метод строительства дома из керамических блоков оправдан только тогда, когда в горизонтальном шве нет неровностей. Если отдельные керамические блоки изготовлены с неточностью более одного миллиметра, их нужно шлифовать. Это очень напряженная работа. Советуем хорошо осматривать каждый блок перед укладкой. Если керамический блок вызывает сомнение, его нужно обмерить и проверить качество поверхности, например с помощью ватерпаса. Покупайте качественные керамические блоки от проверенных производителей!

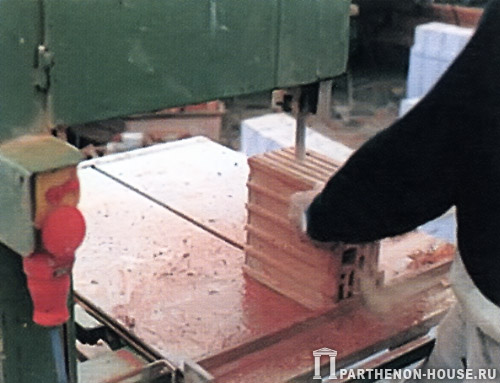

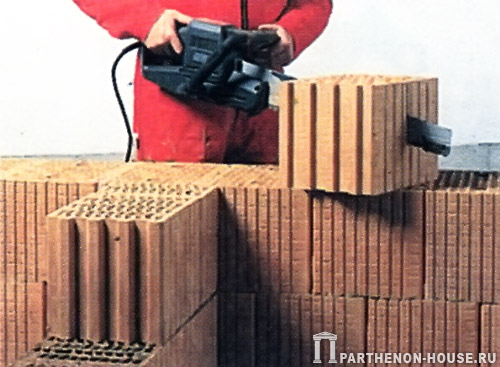

Рис. 12. Ленточной пилой керамические блоки могут разрезаться с точностью до миллиметра.	Рис. 13. Тот, кто распиливает керамические блоки электоножовкой, должен уверенно держать ее.

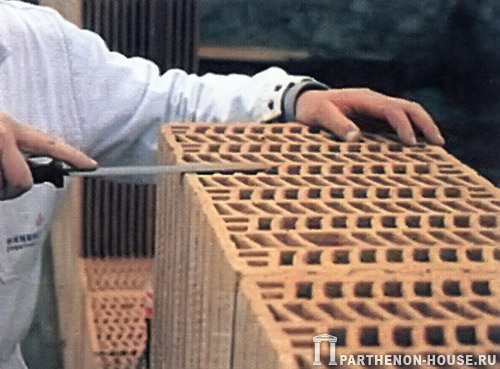

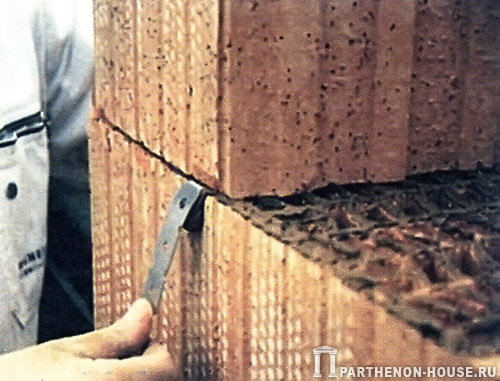

Рис. 18. Тот, кто соединяет стены, используя технику стыка, не делает...	Рис. 19. ... углублений в кладке внешних стен. Там замуровываются стенные анкеры.

Много времени затрачивается на замешивание раствора для кладки стен, поэтому возведение стен с горизонтальным швом толщиной в 12 мм продолжается в два раза дольше, чем при строительстве дома из керамических блоков. Приемы, использующиеся многие годы в строительстве из ячеистого бетона, начали применять и производители керамических блоков: стало возможным рациональное строительство с горизонтальным швом миллиметровой толщины. При этом вертикальные швы стыков выполняются всухую, без раствора по принципу шпунт-паз.

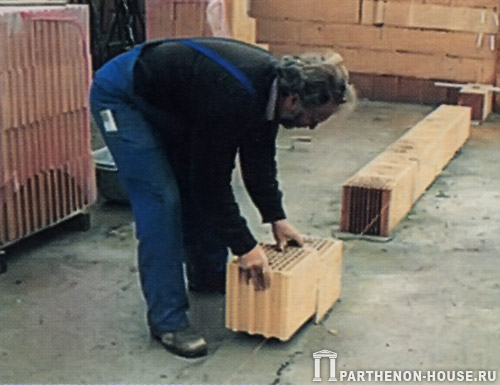

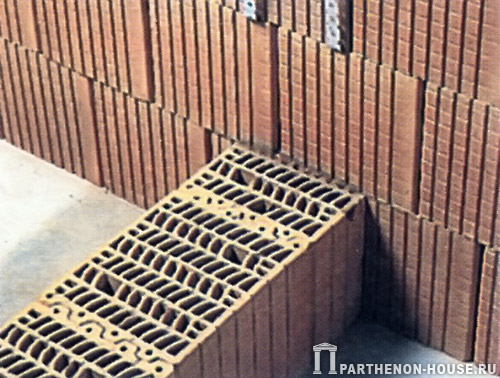

Рис. 20. Внешние стены возведены. Теперь кладут, как обычно, первый ряд керамических блоков внутренних стен на ...	Рис. 21. ... слой раствора. Для соединения с внешней стеной надо загнуть плоские анкеры в горизонтальный шов.

Составной блок

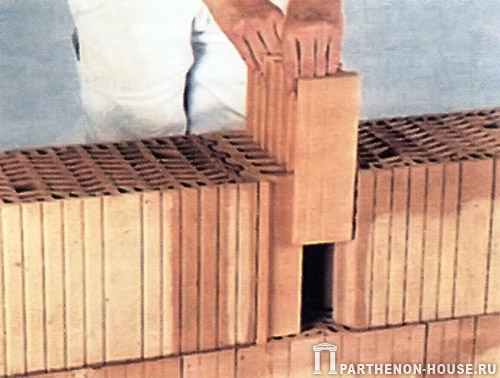

Рис. 15. Проем - первая фасонная деталь смещающегося секционного блока, которая соответствует профилю...

Для облегчения процесса строительста дома изготовители предлагают использовать составные блоки с изменяемой длиной, что избавляет от утомительной резки. Таким образом, последний блок ряда, который, как правило, должен распиливаться, можно с удобством заменить особым блоком с меняющейся длиной. Составной блок, бесступенчато вставляющийся в пределах 10,6-25,6 см, гарантирует чистое завершение стены у оконных ниш и дверных проемов.

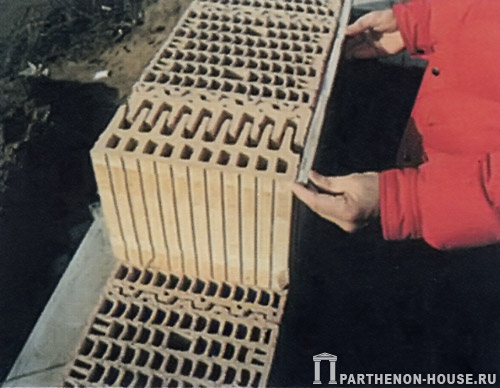

Рис. 16. ...последнего целого облицовочного блока. Вторая секция образует чистое завершение кладки.	Рис. 17. Составной блок избавляет также от выпиливания фасонных деталей внутри кладки стен.

Советуем в целях экономии подсчитать, сколько Вам нужно составных блоков. Их стоимость сравнитма со стоимостью проката ленточной пилы. Керамические блоки могут также распиливаться доступной каждому электроножовкой, но чистый срез удается лишь при чрезвычайно спокойном и точном управлении полотном пилы. Можно также избежать расточительного вырезания выемок в кладке, если для прокладки сточных труб и основных линий обеспечения в соответствии с планом производства работ в кладке стены вертикально встраивают керамические блоки U-образной формы. Для горизонтально пролегающих электрокабелей и водопроводных труб также существуют фасонные блоки с уже вырезанными шлицами.

Кольцевой анкер

Если на внешние стены подвала действует высокое давление грунта, то должен возводиться кольцевой анкер. Опалубка делается из блоков U-образной формы. В остальном эта часть строительства дома выполняется так же, как описано в статье "Строительство дома из газобетонных блоков. Часть2". Кстати, кольцевой анкер не всегда проходит по всему зданию. Иногда достаточно усилить отдельные стены, подвергающиеся высокой нагрузке.

Устройство перемычек окон и дверей

Подвал растет. Уже недолго осталось до установки перемычек окон и дверей. Для этого так же, как правило, берутся готовые фасонные детали. Если должны выдерживаться высокие строительные нагрузки, используются U-образные оболочки или U-образные блоки, которые подпирают снизу, встраивают стальную арматуру и бетонируют. Быстрее идет дело при использовании кирпичных плоских перемычек высотой 7,1 см. Хотя несущая способность этих сборных блоков ограничена, можно рассчитать, где выгодно использовать эти детали. Как правило, над внутренними дверями нет тяжелых конструкций. Чтобы можно было комбинировать кирпичную плоскую перемычку с кладкой стены из керамических блоков, в области опор или над перемычкой в большинстве случаев в стандартный слой раствора укладывают малоформатные выравнивающие кирпичи.

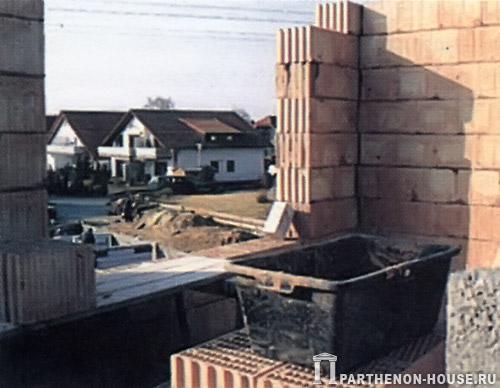

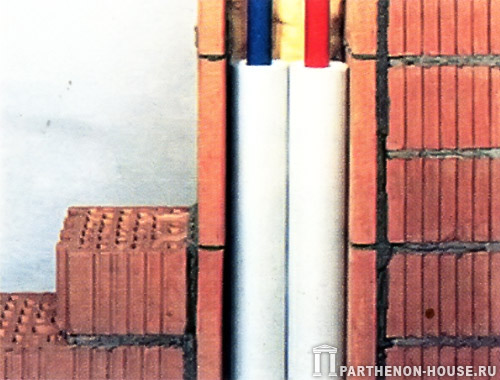

Рис. 14. Для проемов окон и дверей необходимо постоянно изготавливать фасонные детали.	Рис. 22. Выемки для сточных труб и других линий очень удобно изготавливать с помощью U-образных блоков.

Помните, что ненесущие стены должны быть ниже несущих на 1-2 сантиметра, только так можно быть уверенным, что позднее нагрузка от перекрытия не будет направлена на перегородку. Щель между потолком и стеной можно позднее заполнить монтажной пеной.

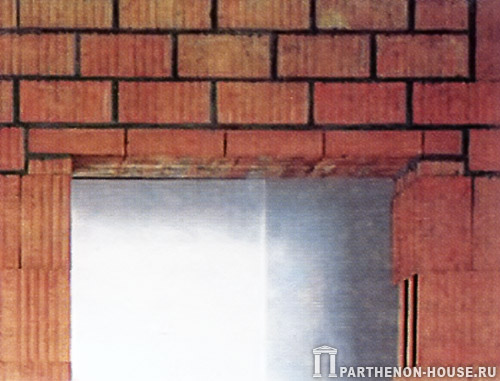

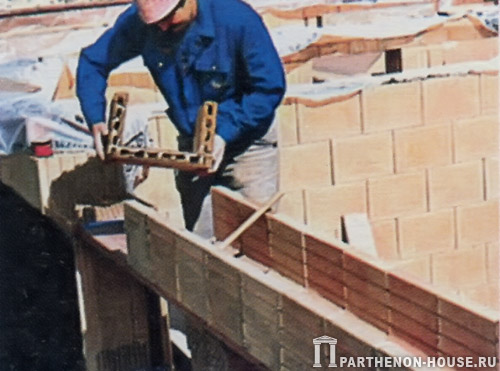

Рис. 23. Если допускает расчет нагрузки, то над окнами и дверями укладывают кирпичные плоские перемычки.	Рис. 24. Опалубку оконных перемычек, которые должны выдерживать большую нагрузку, делают из U-образных блоков.

По окончании рабочего дня гребень стены прикрывайте брезентом или досками. Иначе сильный дождь может до краев заполнить водой щели стены, проходящие от основания до перекрытия. Из-за минимального применения раствора воздвигаются совершенно сухие стены, это преимущество исчезнет, если стены промокнут из-за небрежности строителей.

Во второй части статьи "Строительство дома из керамических блоков" Вы узнаете об укладке междуэтажных перекрытий, устройстве опорных столбов и чердачного полуэтажа в домах, построенных из керамических блоков.
