Строительство дома из керамических блоков. Часть 2

Опоры перекрытий дома из керамических блоков

Для стен из керамических блоков существует два способа возведения опоры перекрытия.

1. Возведение опоры перекрытия прямо на кладке стены. Неровности опоры должны быть устранены шлифовальной теркой или раствором.

Независимо от выбранного типа перекрытия: керамическое подвесное перекрытие, керамическое секционное перекрытие, филигранное перекрытие - на всех несущих стенах укладывается слой толя, таким образом полностью закрывается перфорация возведенной стены. Позднее, при бетонировании кольцевого анкера, бетон не стечет в стену. Если отказаться от этого, то напряжение опоры за счет перекрытия будет беспрепятственно передаваться на стену и может вызвать трещины.

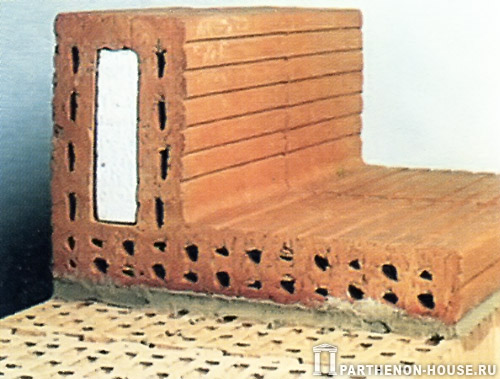

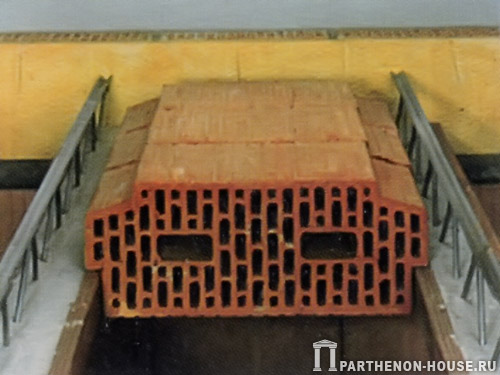

Рис. 1. L-образные блоки с теплоизоляцией одновременно являются опорами перекрытия и облицованным краем.	Рис. 2. Для этого подвесного перекрытия изоляционный картон уложен на опору, край дополнительно...

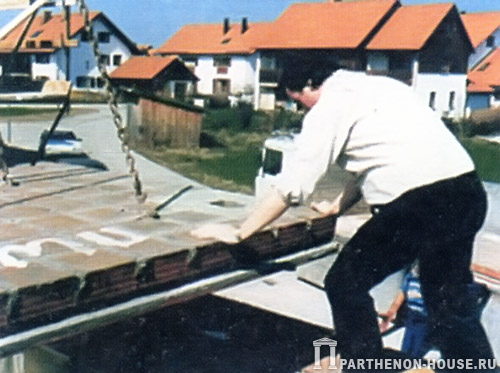

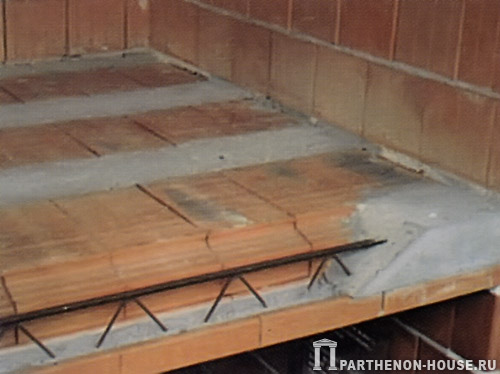

Рис. 3. ... звукоизолируется. В результате бетонирования полых пространств образуется сплошная поверхность перекрытия.	Рис. 4. Керамические перекрытия поставляются также в виде сборных плит, которые укладываются с помощью автокрана.

2. Возведение опоры на блоках края перекрытия, выполненных в виде буквы "L". Если эти фасонные блоки укладываются на ровную поверхность гребня стены, то автоматически получается чистая опора, и одновременно закрывается перфорация блоков в стене. В соответствии с планом возведения перекрытия сооружается поддерживающая конструкция. Подпоры и деревянные брусья подвесных перекрытий образуют дополнительное основание сплошной решетчатой опоры, которая укладывается от стены до стены без использования крана. Затем также вручную подвешивают специальные керамические перекрытия, собирают арматуру кольцевого анкера, чтобы в заключение забетонировать пространство над решетчатыми опорами и кольцевой анкер, получив ровную поверхность перекрытия. Кстати, подвесные перекрытия бывают из комбинации дерева и кирпичей. При этом вместо решетчатой опоры укладываются деревянные балки. Каменные дома с этим перекрытием экономят не только бетон и металл, не возводится также поддерживающая конструкция. Но для кирпично-древесного перекрытия тоже нужен кольцевой анкер, поэтому опора перекрытия должна возводиться с изоляционным картоном или с облицовкой края перекрытия. Тот, кто остановил выбор на секционном керамическом перекрытии, сберегает много времени, но необходим кран, чтобы уложить большие плиты на стены. Кольцевой анкер должен бетонироваться, как во всех сборных перекрытиях.

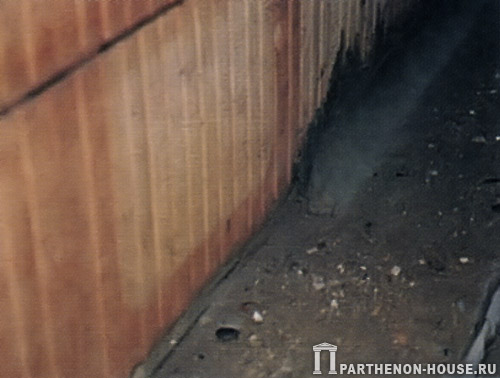

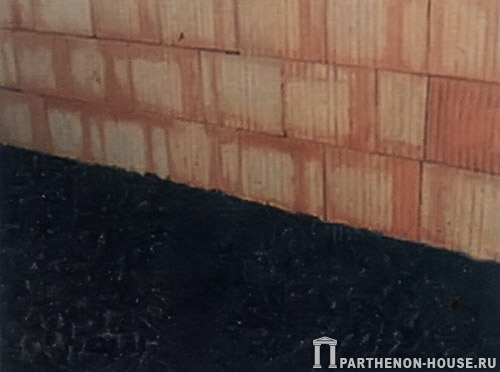

Рис. 5. Когда перекрытие уложено, начинают делать гидроизоляцию внешних стен подвала. Сделайте выкружку...	Рис. 6. ... и нанесите битумную шпаклевку на кладку стены подвала.

Строительством лестницы, гидроизоляцией внешних стен и засыпкой рабочего пространства траншеи заканчивается строительство подвала. В статье "Строительство дома из газобетонных блоков. Часть 2" подробно описано, на что нужно обратить внимание при проведении этих работ.

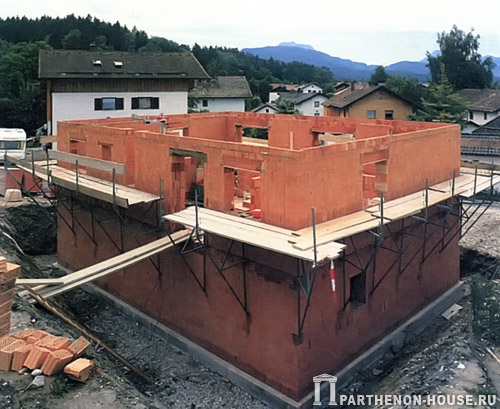

Рис. 8. При строительстве первого этажа повторяются почти все этапы работы, известные Вам по подвалу. Вначале делается кладка углов.

Строительство первого этажа дома из керамических блоков

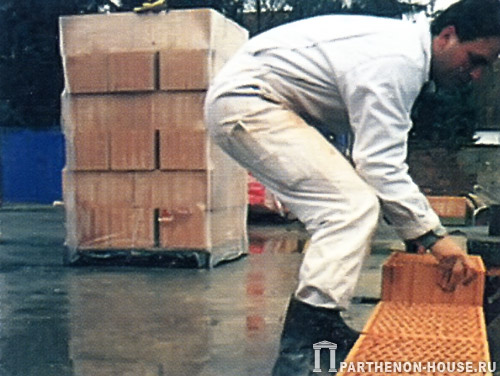

Рис. 7. Первый ряд блоков на первом этаже снова кладется в выравнивающий слой раствора.

При строительстве первого этажа повторяются многие этапы работы. Самый нижний ряд блоков в стенах первого этажа укладывается с помощью юстировочного устройства. Дальше работа продолжается с тонким слоем раствора. Если перед несущей внешней стеной блоков надо возводить клинкерный фасад, заранее готовится двухслойная кладка стены путем закладки в горизонтальный шов проволочных анкеров количеством 5 штук на квадратный метр. Точное устройство двухслойной конструкции внешней стены с теплоизоляцией или без нее, или встраиванием так называемой Z-гидроизоляции возьмите, пожалуйста, из плана проведения работ или проекта дома.

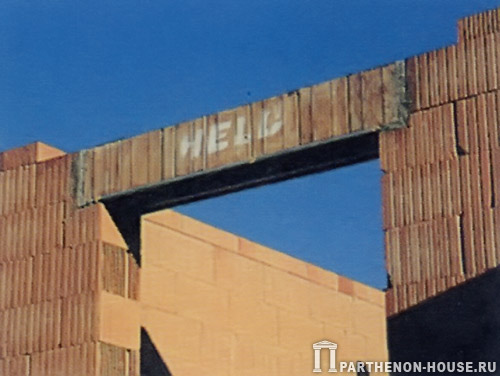

Рис. 9. Для тех, кто строит сам, новым моментом является установка коробок со шторными ставнями. Несущая...	Рис. 10. ... перемычка над коробкой либо встраивается в перекрытие, либо делается опалубка из U-образных блоков.

Большие окна и обширное внутреннее пространство

Тот, кто задумал сделать на первом этаже большие окна или запланировал обширное внутреннее пространство, должен уже сейчас сооружать опоры или пилястры. Опоры возводятся просто из вертикально установленных керамических U-образных оболочек, внутри которых находится железобетонный стержень. Пилястры стен строятся из блоков с высокой несущей способностью. Перечень деталей, необходимых при сооружении пилястров в кладке стены, содержится в расчетах статических параметров нагрузок. Если Вам хочется иметь в доме шторные ставни, в строение устанавливаются коробки со ставнями. Величину опор, а также детальное исполнение несущих бетонных перемычек над коробками тоже узнают из плана проведения работ или проекта дома.

Пустотелые блоки

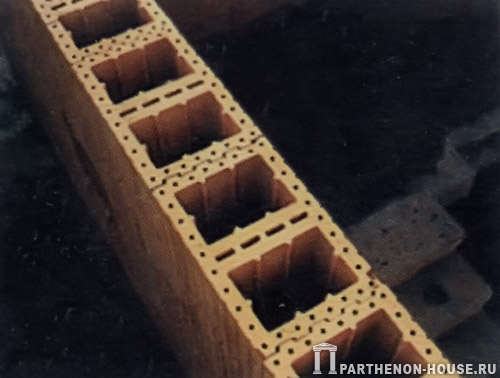

Рис. 11. Разделить жилые помещения можно стеной из звукоизоляционных блоков, которые бетонируются.

Строители многосемейных или односемейных жилых домов строят стены, разделяющие комнаты, из звуконепроницаемых блоков. Это пустотелые блоки, которые затем бетонируются. Полые камеры всегда размещаются точно друг над другом. Кстати, в домах с общими лестницами также нужно возводить звуконепроницаемые стены. В связи с этим, конечно, не следует забывать, что разделяющие жилые помещения перекрытия возводятся не из кирпича, а из бетона. Перемычки, шлицы для установки оборудования, подготовка опор для перекрытия первого этажа выполняются точно так же, как при строительстве подвала.

Строительство чердачного полуэтажа

Далее строится чердачный полуэтаж. Чтобы у стен фронтона был точно запланированный скат крыши, нужно своевременно сделать разметку гребня будущей стропильной фермы: прикрепить деревянную доску к стене дома и натянуть направляющие шнуры. Если запланирован чердачный полуэтаж, его высота, разумеется, будет учитываться, поэтому сделайте детальный чертеж. Рекомендуется на этой стадии согласовать с плотниками точное расположение опор стропильной фермы.

U-образные блоки

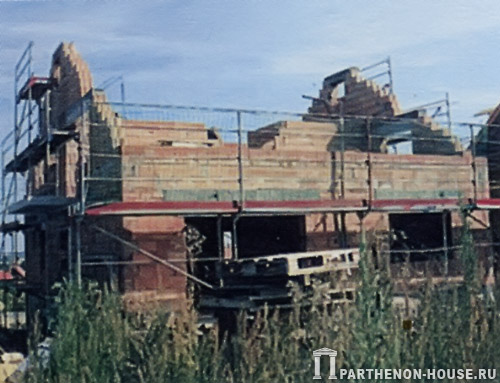

Рис. 12. Стены фронтона построены, дом без отделки готов. Теперь очередь за стропильной фермой.

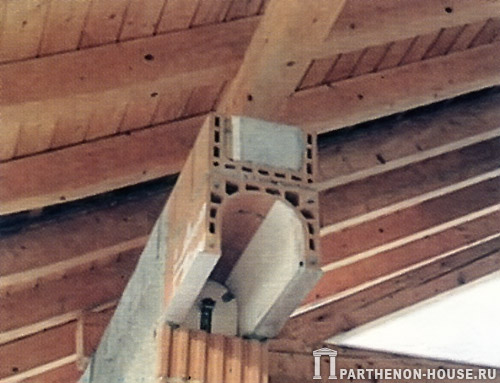

Опалубка кольцевого анкера фронтона и бетонных опор сооружается из U-образных блоков или U-образных оболочек. Во внешние стены встройте U-образные блоки с теплоизоляцией. Теперь можно устанавливать стропильную ферму. Все этапы работы при самостоятельном возведении крыши описаны в первой и второй частях статьи "Строительство крыши дома".
