Одними из самых востребованных труб для устройства канализационных систем остаются по прежнему трубы чугунные.
Наша справка:
Чугун белый - чугун, в котором весь углерод находится в виде карбида железа или цементита.
Чугун высокопрочный - материал, в котором углерод присутствует в виде шарообразного графита. Маркировка - ВЧ.
Чугун ковкий - ковкий чугун получают путем отжига отливок белого чугуна. При этом углерод приобретает вид хлопьевидного графита. Маркировка - КЧ.
Чугун серый - углерод в сером чугуне присутствует в виде пластинчатого или волокнистого графита. Маркировка - СЧ.
(Источник: Словарь строительных и архитектурных терминов >>>)
Технические требования на чугунные канализационные трубы и фасонные части к ним
(Согласно ГОСТ 6942.0-80*.)
1.1. Чугунные канализационные трубы и фасонные части к ним должны изготовляться в соответствии с требованиями настоящего стандарта, а также стандартов на типы, конструкции и размеры этих изделий по технической документации, утвержденной в установленном порядке.
1.2. Трубы и фасонные части к ним должны изготовляться из серого чугуна с пластинчатым графитом по ГОСТ 1412-85 и ГОСТ 26358-84.
1.3. На наружной поверхности труб и фасонных частей не должно быть заливов, наростов, капель металла и шлаковых наслоений.
Литейные дефекты на внутренней и наружной поверхностях изделий, обусловленные способом производства, не влияющие на герметичность изделий, не ухудшающие их внешний вид и монтажные качества, а также не препятствующие свободному стоку жидкости, браковочными признаками не являются.
Допускается исправление дефектов заваркой или другими равноценными способами с последующей тщательной зачисткой исправленных мест и проверкой этих изделий на плотность гидравлическим давлением, при этом на одном изделии общее число исправленных мест не должно быть более двух.
1.4. Трубы и фасонные части к ним не должны иметь отбела по всей наружной поверхности глубиной более 1 мм, а на торцах и наружной поверхности гладких концов труб на длине до 60 мм от торца и в местах разъема литейных форм на фасонных частях ? глубиной более 2 мм.
1.5. Отклонения от номинальных размеров внутренних диаметров раструбов труб и фасонных частей и наружных диаметров гладких концов труб и хвостовиков фасонных частей (до нанесения на изделия антикоррозионного покрытия) не должны превышать:
± 1,0 мм - в изделиях с Dy 50 мм;
± 1,5 мм - в изделиях с Dy 100 и 150 мм.
Отклонения от размеров строительных длин в изделиях всех типов и диаметров не должны превышать ± 0,9%.
1.6. Допускается утолщение не более чем на 2 мм стенок гладких концов труб на участке длиной до 150 мм и хвостовиков фасонных частей на участке длиной до 70 мм от их торцев с соответствующим уменьшением внутренних диаметров изделий в этих местах, а также закругление с наружной стороны торцев гладких концов труб и хвостовиков фасонных частей.
1.7. Предельные отклонения от номинальных размеров отливок изделий, за исключением регламентированных в пп. 1.5 и 1.6, должны соответствовать II-му классу точности по ГОСТ 26645-85.
1.8. Отклонения от расчетных значений масс изделий, установленных в стандартах на конструкции и размеры этих изделий (при подсчете которых плотность чугуна принята равной 7,1 г/см3), не должны превышать следующих значений:
+8…-10 % - для труб Dy 50 мм и фасонных частей массой до 8,5 кг;
+3…-15 % - для труб Dy 100 и 150 мм и фасонных частей массой более 8,5 кг.
1.9. Отклонение от прямолинейности труб Dy 100 мм и Dy 150 мм не должно превышать 2 мм на 1 м длины, а труб Dy 50 мм ? 5 мм на 1 м длины.
1.10. Наружная и внутренняя поверхности труб и фасонных частей должны быть покрыты антикоррозионным составом на основе битумов марки БНИ IV-3 по ГОСТ 9812-74 или других марок, обеспечивающим температуру размягчения антикоррозионного покрытия не ниже 333 К (60°С).
Антикоррозионное покрытие должно быть сплошным, прочным, гладким, без трещин и пузырей, прочно сцепленным с металлом изделий и не должно быть липким.
На поверхности покрытия труб допускаются кольцевые отпечатки или несплошности покрытия от опор для перекатывания труб, а на поверхности покрытия фасонных частей - следы от крючков подвесок цепных конвейеров, а также потеки, вызванные стоком антикоррозионного состава с труб и фасонных частей.
1.11. Трубы и фасонные части после нанесения на их внутренние и наружные поверхности антикоррозионного покрытия должны выдерживать гидравлическое давление не менее 0,1 МПа (1,0 кгс/см2).
1.12. По высшей категории качества могут быть аттестованы только трубы и фасонные части, которые после нанесения на их внутренние и наружные поверхности антикоррозионного покрытия выдерживают гидравлическое давление не менее 0,15 МПа (1,5 кгс/см2), не имеют поверхностного отбела, у которых верхние отклонения от расчетных значений масс не превышают 3% независимо от диаметра трубы и массы фасонной части, на внутренних поверхностях раструбов и наружных поверхностях гладких концов труб и хвостовиков фасонных частей отсутствуют какие-либо литейные дефекты, а также отсутствуют потеки антикоррозионного состава на поверхностях изделий.

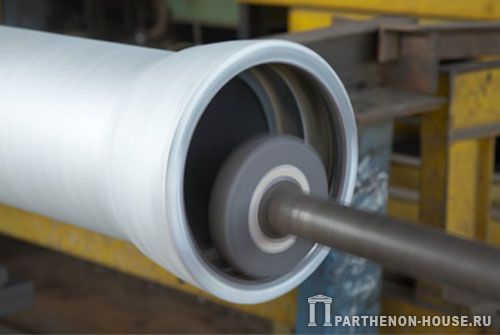

Отливают чугунные канализационные трубы и фасонные части к ним из серого чугуна, который хорошо поддается обработке режущим инструментом. Защита трубы чугунные от коррозии покрытием из нефтяного битума или слоем забеленного чугуна повышенной прочности.
Трубы чугунные: проверка качества, характер соединений, ассортимент фасонных частей
Стенки чугунных труб не должны иметь свищей, швов и шлаковых включений. Материал на изломе должен быть плотным, однородным и мелкозернистым. Чугунные трубы проверяют не только внешним осмотром, но и "на слух": трещины и другие скрытые дефекты проявляются простукиванием.
Соединение чугунных труб - раструбное, поэтому качество стыков имеет особенно большое значение. Чугунные канализационные трубы выпускают с раструбами длиной от 60 до 80 мм, с толщиной стенок не менее 10-12 мм и длиной от 2 до 7 м. Нормальная ширина зазора при стыке, достаточная для надежной изоляции, составляет 5~6 мм для труб диаметром 50-100 мм.
В ассортимент фасонных частей входят колена и отводы (угол разворота от 110 до 150°), прямые и косые (45° и 60°) тройники, переходные патрубки и так называемые ревизии - колена и прямые патрубки с закрепленной на шпильках крышкой.
Недостатки чугунных труб и защита от коррозии
Главными недостатками труб из чугуна являются большая масса, значительный расход металла на 1 м длины трубопровода (если сравнивать со стальными трубами), а также невозможность использования в солончаковых почвах, где эти трубы быстро теряют прочность. Трубы из ковкого чугуна более прочные, способны выдерживать большие нагрузки и обладают хорошими пластическими свойствами.
Учитывая вышеперечисленные свойства чугунных труб, не стоит применять их в районах со слабыми грунтами и в сейсмически опасных зонах.
Чтобы надежно защитить от коррозии чугунные трубы внутри и снаружи необходимо покрывать расплавленным нефтяным битумом или слоем забеленного чугуна высокой прочности. Кроме антикоррозийного эффекта, покрытие делает внутреннюю поверхность труб более гладкой.
Альтернативным вариантом применению чугунных труб в канализационных системах загородного дома могут служить керамические трубы. Знакомству с этим видом труб и будет посвящена следующая наша публикация.
