Арматура. Виды арматуры.

Арматурные работы.

Арматура для железобетонных конструкций

Арматура (от лат. armature - снаряжение) элемент железобетонной (стеклопластбетонной, фибробетонной) конструкции, предназначенный для восприятия растягивающих, изгибающих и сдвигающих усилий. Необходимое количество арматуры определяют расчетом элементов конструкций на нагрузки и воздействия. Сталь для нужд строительства (арматурная сталь) подразделяется на две группы - стержневую и проволочную (рис. 1).

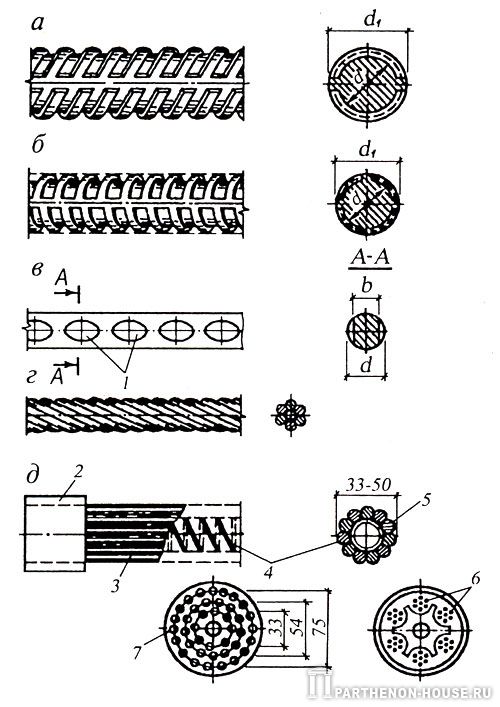

Рис. 1. Арматура для железобетонных конструкций: а - стержневая периодического профиля класса А-II; б - то же, классов А-III, А-IV, А-V и А-VI; в - проволочная периодического профиля класса Вр-II; г - арматурные канаты класса К-7; д - арматурные пучки; 1 - вмятины; 2 - анкер; 3 - проволока диаметром 4 - 5 мм; 4 - спираль; 5 - однорядный пучок; 6 - канаты класса К-7; 7 - многорядные пучки

При выполнении арматурных работ следует руководствоваться:
- СНиП 3.03.01-87. Несущие и ограждающие конструкции,
- ГОСТ 10922-90. Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций,
- СП 52-101-2003. Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Арматура для железобетонных конструкций подразделяется:
• по материалу - на стальную и неметаллическую;
• по технологии изготовления - на горячекатаную стержневую диаметром 6-90 мм и холоднотянутую круглую проволочную диаметром 3-8 мм в виде обыкновенной или высокопрочной проволоки, а также арматурных канатов и прядей;
• по профилю - на круглую гладкую и периодического профиля. Арматура периодического профиля имеет фигурную поверхность, чем достигается ее лучшее сцепление с бетоном;
• по принципу работы в железобетонной конструкции - на ненапрягаемую и напрягаемую;
• по назначению - на рабочую арматуру, воспринимающую в основном растягивающие напряжения; распределительную, предназначенную для распределения нагрузки между стержнями рабочей арматуры; монтажную, служащую для сборки арматурных каркасов;
• по способу установки - на штучную арматуру, арматурные каркасы и сетки.

Особую группу составляет стальная жесткая арматура в виде тавровых балок и другого проката, применяемая для армирования высотных зданий, специальных сооружений, и так называемая дисперсная арматура в виде рубленого стекловолокна или асбеста, используемая главным образом для армирования цементного камня. Жесткая арматура до отвердения бетона работает как металлическая конструкция на нагрузку от собственного веса, веса подвешиваемой к ней опалубки и свежеуложенной бетонной смеси. Она может быть целесообразна для монолитных большепролетных перекрытий, сильно загруженных колонн нижних этажей многоэтажных зданий и др.

Стержневая арматура

Стержневая арматура выпускается периодического профиля, с расположением выступов по винтовой линии или "елочкой", и в меньших количествах - гладкого профиля. В зависимости от механических свойств стержневую арматуру делят на несколько классов: горячекатаную А-I - А-VI (старое обозначение) или с указанием предела текучести (в новой редакции) А240 - А1000, термомеханически или термически упрочненную Ат-IIIС - Ат-VII или Ат400 - Ат1200.
В настоящее время повсеместно происходит переход на использование в строительном производстве термомеханически упрочненной стержневой арматуры класса А500С диаметром 6 - 40 мм и холоднодеформированной стали того же класса прочности диаметром 4-12 мм, обозначаемого как В500С. Арматура класса А500С рекомендована НИИЖом для повсеместного применения наряду и взамен всех нижележащих классов проволочной и стержневой арматуры номинальных диаметров, в том числе АI - АIII.

Проволочная арматура

Проволочная арматура поставляется двух классов: В-I (В500) (холоднотянутая низкоуглеродистая - для ненапрягаемой арматуры) и В-II (высокопрочная углеродистая - для напрягаемой арматуры). Высокопрочную проволоку изготовляют гладкого и периодического профилей. При обозначении класса проволоки периодического профиля к индексу "В" (волоченая) добавляют "р" (рифленая): Вр-II (Вр1500). Выпускаются также унифицированные легкие товарные арматурные сетки - плоские и рулонные. Сетки состоят из продольной и поперечной арматуры. Изготовляют их с помощью контактной сварки из низкоуглеродистой проволоки диаметром 3-7 мм и низколегированной стали класса А-III. Длина сетки - до 9 м, ширина - 1,5-3 м.

Строителям стержневую арматурную сталь диаметром 6 мм и более поставляют в прутках длиной от 6 до 12 м, по особому заказу поставляется арматурная сталь длиной до 24 м. Стержневую арматурную стать диаметром до 10 мм и проволочную поставляют в бунтах, унифицированные плоские сетки - в пакетах, рулонные сетки поставляются в рулонах.

Рабочая арматура

Рабочая арматура предназначена для восприятия в основном растягивающих усилий от собственного веса конструкций и внешних нагрузок, а в отдельных случаях и сжимающих усилий.

Монтажная арматура

Монтажная арматура никаких усилий не воспринимает и служит для сборки каркасов и удержания всей установленной арматуры в проектном положении. При бетонировании монтажную арматуру иногда вынимают. Кроме того, монтажная арматура может воспринимать обычно не учитываемые расчетом усилия от усадки бетона, изменения температуры конструкции и т.п.
Рабочую и монтажную арматуру объединяют в арматурные изделия - сварные и вязаные сетки и каркасы, которые размещают в железобетонных элементах в соответствии с характером их работы под нагрузкой.
