Технология монтажа стеновой опалубки PLASTBAU (ПЛАСТБАУ)
Установку элементов стеновой опалубки PLASTBAU (ПЛАСТБАУ) обычно начинают с одного угла здания. Чтобы создать плотное угловое соединение из стеновых элементов, при необходимости требуется раскроить внутреннюю полистирольную плиту угловых стеновых элементов (рис. 3.2). Это можно выполнить любым режущим инструментом, используемым для резки пенополистирола, например, ручной пилой. В зависимости от толщины возводимой стены необходимо предусмотреть и извлечение лишних пролетов арматурного каркаса. Внутренние пенополистирольные плиты раскроенных стеновых элементов упирают в маяки, и затем размещают по своим местам элементы угла стены. Кроме того, во время монтажа в углах стены необходимо установить дополнительную арматуру - анкеровку стены (рис. 3.2) и выполнить фиксацию угла.
 |

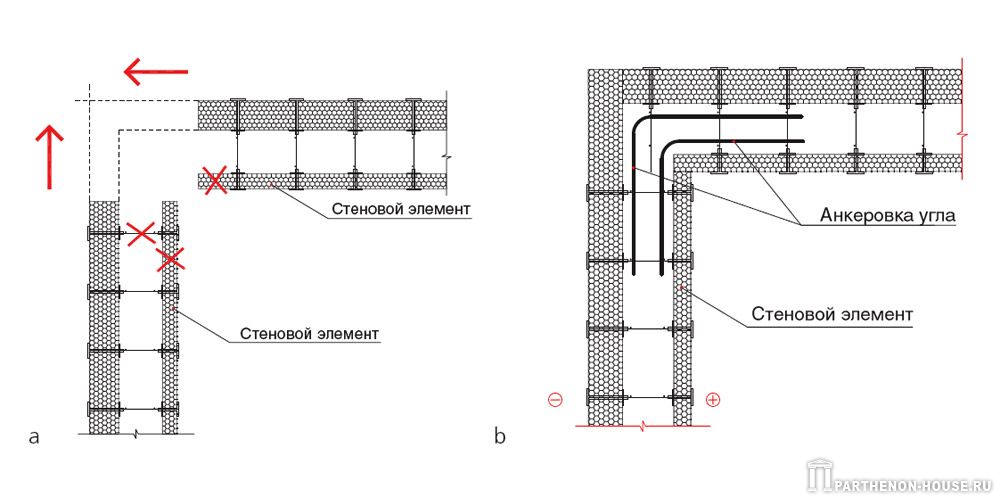

Рис. 3.2. Создание угла из стеновых элементов: а - совмещение стеновых элементов с созданием угла; b - угол из стеновых элементов. |
Монтаж стеновых элементов опалубки PLASTBAU (ПЛАСТБАУ).
После установки раскроенных угловых стеновых элементов работы продолжают, монтируя следующие стеновые элементы.
После установки первых двух элементов стеновой опалубки монтируют опорные раскосы.
Система опорных раскосов элементов стеновой опалубки:
- обеспечивает положение и вертикальность зафиксированных стеновых элементов;
- обеспечивает неподвижность стеновых элементов во время бетонирования;
- воспринимает ветровые нагрузки во время монтажа стеновых элементов.
В качестве опорных раскосов элементов стеновой опалубки можно использовать типовые леса опалубки для бетонирования стен, раскосы с регулировочным механизмом и деревянные раскосы (рис. 3.3).
 |

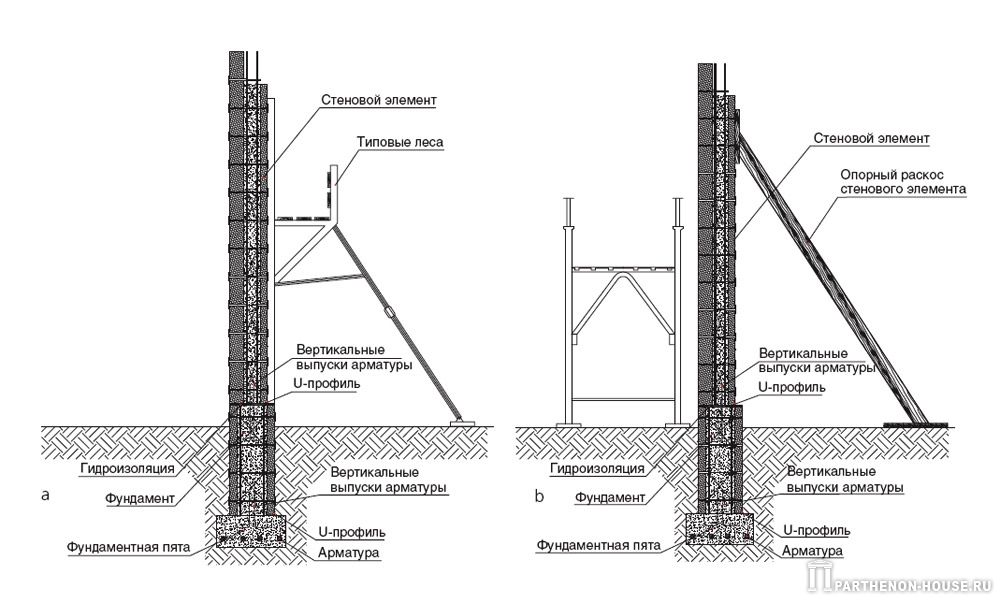

Рис. 3.3. Временное крепление стеновых элементов: а - с использованием типовых лесов; b - с раскосом и инвентарными мостками. |
Находящиеся рядом
элементы стеновой опалубки соединяют между собой, плотно привинчивая их друг к другу. Первый опорный раскос крепят в верхней части вертикального соединения двух расположенных рядом стеновых элементов, приблизительно в 40-60 см от верхнего края элемента. Опорные раскосы закрепляют в местах расположения полипропиленовых гаек. Сначала отвинчивают полипропиленовые гайки стеновых элементов, устанавливают раскосы, и прикручивают гайки обратно (рис. 3.4)
 |

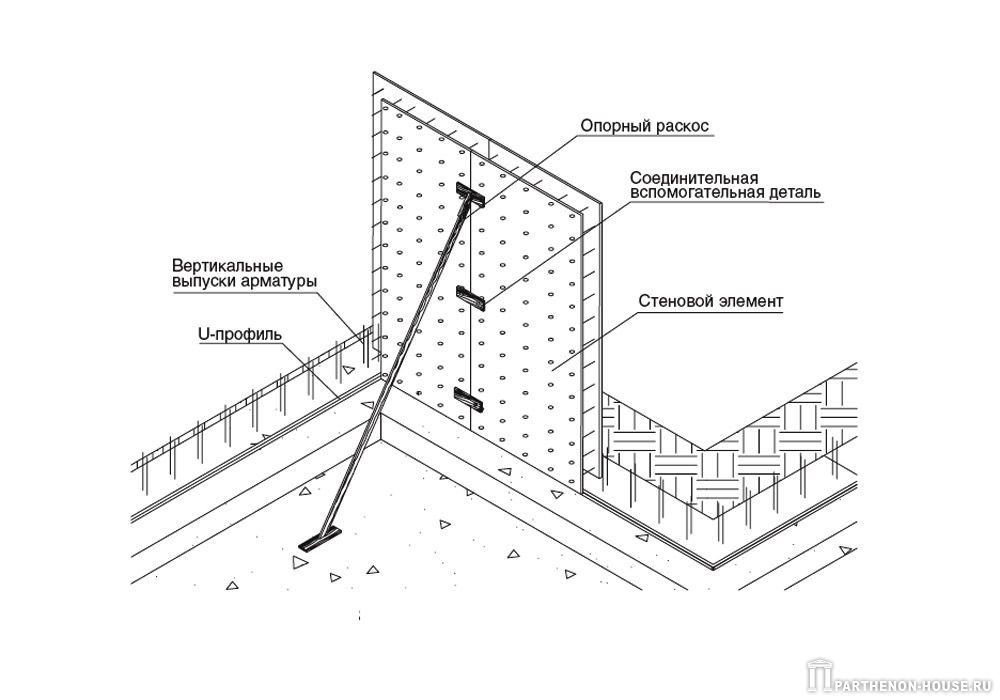

Рис. 3.4. Установка первых стеновых элементов.
|
Чтобы укрепить взаимное соединение
элементов стеновой опалубки, в местах их соединения со стороны помещения дополнительно можно закрепить небольшими изготовленными из дерева вспомогательными деталями (рис. 3.5), которые закрепляют так же, как и опорные раскосы.
 |
Рис. 3.5. Вспомогательная деталь, соединяющая стенные элементы (размеры указаны в мм.).
|
Крепление элементов стеновой опалубки PLASTBAU (ПЛАСТБАУ)
Для крепления элементов стеновой опалубки к фундаменту используют металлическую проволоку, соединяя вертикально выступающую из фундамента арматуру с металлическим каркасом стеновых элементов; проволокой соединяют также находящиеся рядом металлические каркасы стеновых элементов в верхней части этих элементов.
 |

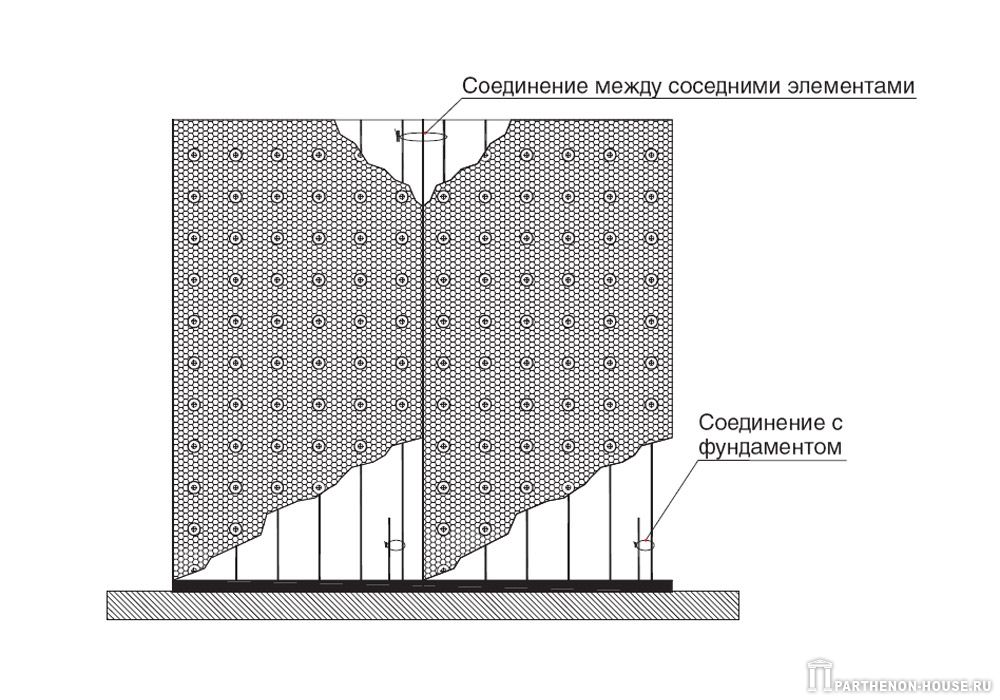

Рис. 3.6. Крепление элементов стеновой опалубки к фундаменту, соединение элементов между собой.
|
После закрепления первого опорного раскоса продолжают установку следующих
элементов стеновой опалубки и их крепление опорными раскосами. В местах, где предусмотрены оконные проемы,
элементы стеновой опалубки устанавливают сразу же, прикручивая их на необходимой высоте и необходимой ширины.
 |

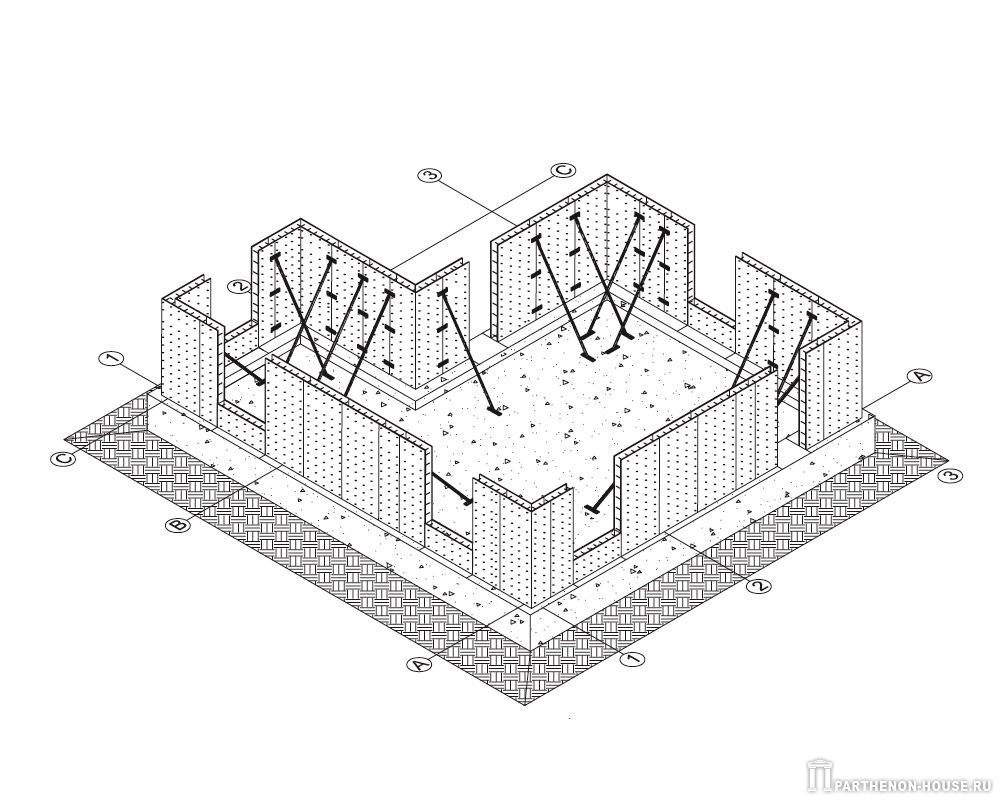

Рис. 3.7. Размещение установленных элементов стеновой опалубки.
|
Создание проемов при использование стеновой опалубки PLASTBAU (ПЛАСТБАУ)
Создание проемов в элементах стеновой опалубки выполняется просто и быстро. Если ширина проема больше или меньше 1,20 м (ширина элемента стеновой опалубки), то в месте стенного элемента устанавливают раскроенный на строительной площадке по необходимым размерам фрагмент стенового элемента. На время бетонирования в местах проемов необходимо создать временные крепления, например, из деревянных досок или фанерных щитов. Для проемов с длинными пролетами (более 1,20 м) необходимо создать дополнительную опору посередине проема, чтобы устранить прогиб горизонтальных частей опалубки проема во время бетонирования. Если оконный проем меньше 1,20 м, то верхнюю часть проема стенового элемента можно создать с 50 мм опорной зоной с каждой стороны; для этого в обеих пенополистирольных плитах, прилегающих к проему в стеновых элементов, необходимо создать вырезы шириной 50 мм (рис. 3.8).
 |

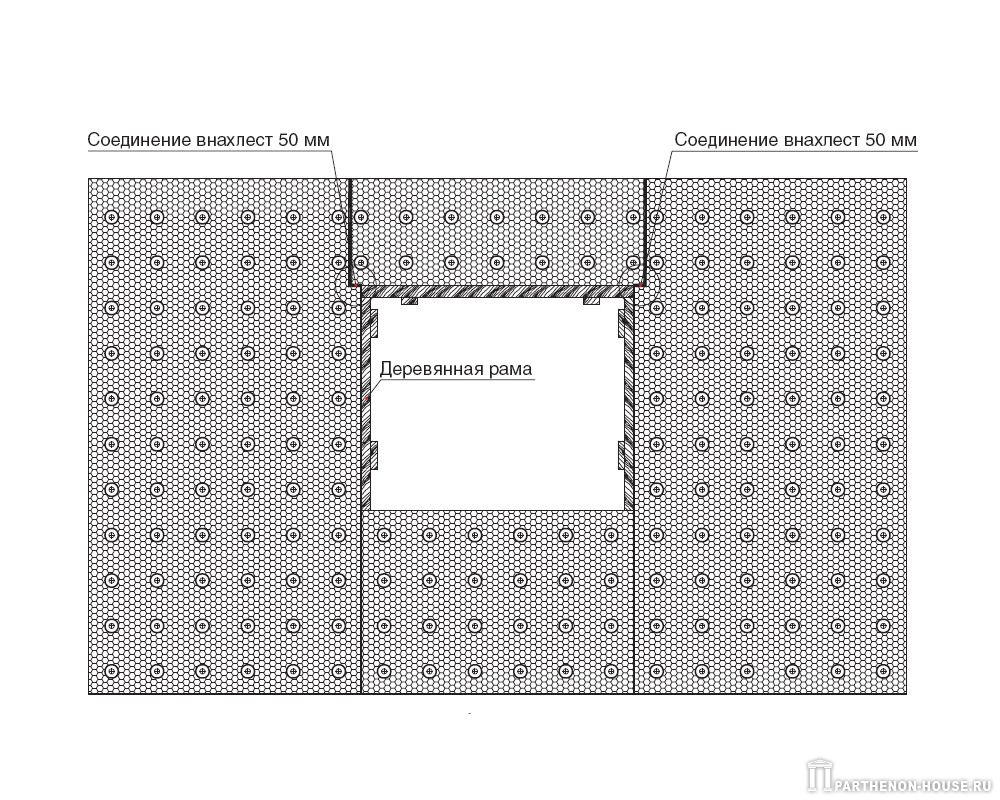

Рис. 3.8. Создание проема в элементах стеновой опалубки.
|
Нижнюю часть проема оставляют открытой, чтобы во время бетонирования можно было выполнить заполнение бетонной смеси в опалубку под проемом, и контроль ее заполнения и уплотнения.
Монтаж арматуры, дополнительная арматура каркаса элементов стеновой опалубки PLASTBAU (ПЛАСТБАУ)
При выполнении монтажа элементов стеновой опалубки необходимо установить горизонтальную и дополнительную арматуру в местах соединения конструкций, например, в местах оконных и дверных проемов. Диаметр и точную схему размещения арматуры определяют расчетным путем. Горизонтальная арматура необходима не только по конструктивным соображениям, она выполняет и функцию стяжки для обеспечения жесткости элементов стеновой опалубки во время бетонирования. Элементы стеновой опалубки необходимо зафиксировать до начала работ по бетонированию (рис. 3.9). Арматура должна быть по всей длине стены, в том числе и в простенках - в пролетах между оконными и дверными проемами.
 |

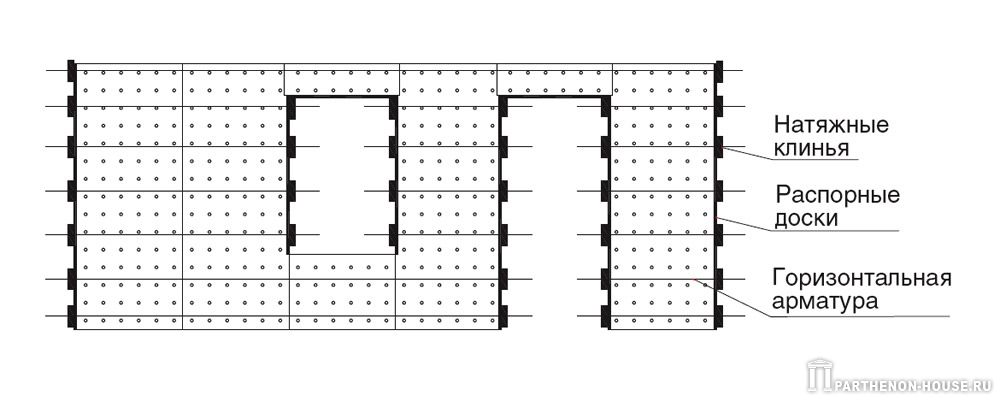

Рис. 3.9. Схема размещения арматуры в элементах стеновой опалубки.
|
Стержни в концах стены и в простенках натягивают специальной арматурной стяжкой - ручным домкратом (рис. 3.10). В углах внутренних стен можно установить L-образные фиксирующие детали, задача которых - защитить углы от давления бетонной смеси.
 |

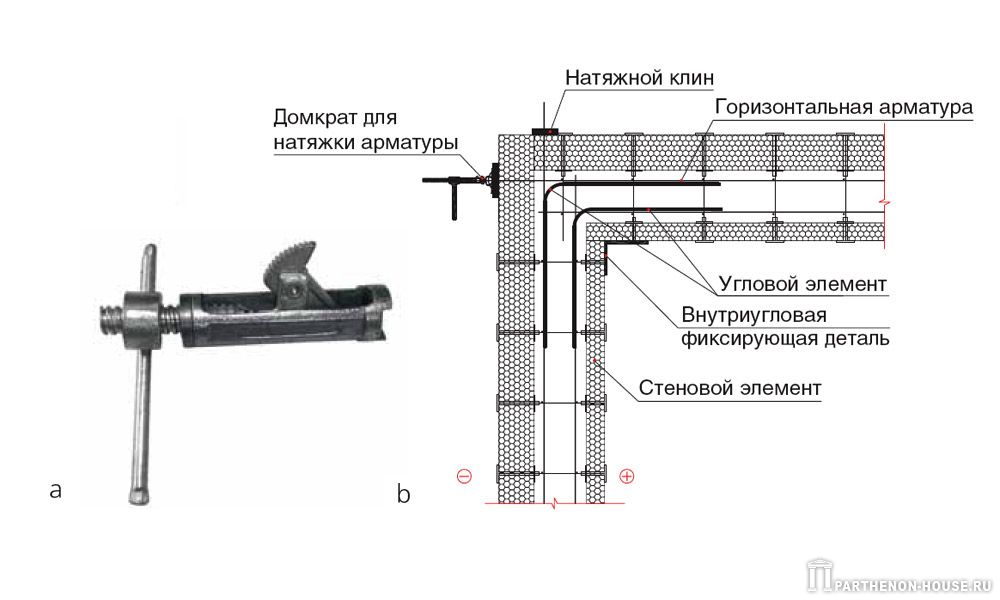

Рис. 3.10. Натяжка арматуры стены: а - ручной домкрат для натяжки арматуры; b -способ натяжки угла стены. |
Горизонтальную арматуру размещают через торцы стены или откосы окон и дверей. Арматура опирается на металлический каркас
элементов стеновой опалубки. Чтобы облегчить размещение длинных стержней в
элементах стеновой опалубки, можно действовать следующим образом:
a) сначала через элементы стеновой опалубки во время их монтажа протягивают пластмассовую трубу, диаметр которой больше диаметра размещаемого в стенном элементе стержня, и после установки стеновых элементов через эту трубу пропускают стержни;
b) арматуру в элементах стеновой опалубки размещают одновременно с ее монтажом, т. е. при установке нескольких стеновых элементов в них размещают и стержни, а при установке новых элементов стеновой опалубки стержни перемещают дальше вперед.
Длина стержней должна выбираться такой, чтобы после их размещения в конструкции стены они выступали из стены приблизительно на 300 мм. Это необходимо для выполнения работ по натяжке. Если длина стержней короче длины натягиваемого пролета стены, то стержни необходимо соединить между собой, например, связывая проволокой или создавая соединение изгибом (для стержней малого диаметра - 06 мм).
Создание выпусков и вводов инженерно-технических коммуникаций через стену
До начала работ по бетонированию в элементах стеновой опалубки необходимо подготовить места для прокладки необходимых инженерно-технических коммуникаций, например, водопровода, канализации, электропроводки, вентиляции и отопления. Разрезав пенополистирол, по всей толщине стены устанавливают хомут (трубопровод), поперечное сечение которого такое, что в нем можно разместить в соответствующем месте необходимые коммуникации.
 |

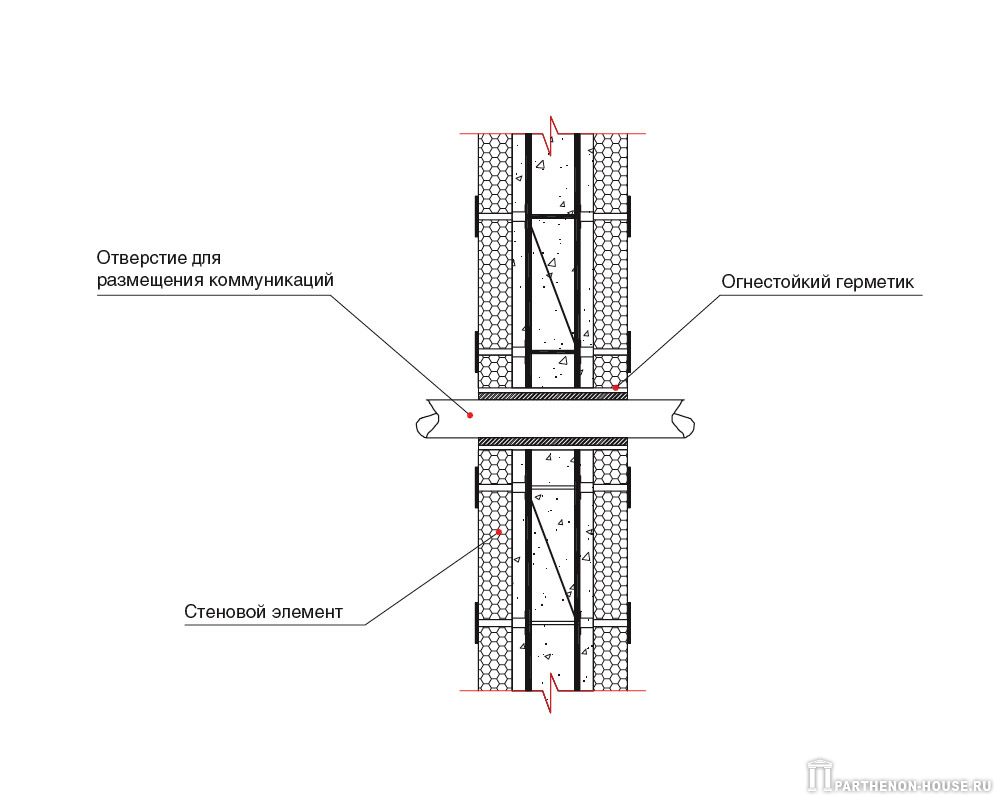

Рис. 3.11. Создание места для прокладки инженерно-технических коммуникаций в элементе стеновой опалубки.
|
