Крыша каркасного дома. Несущий каркас крыши.

8.2.1.1. В скатных крышах несущий каркас состоит из балок чердачного перекрытия, стропил, а также коньковых досок или балок и при необходимости, промежуточных опор стропил. Нижние концы стропил опираются на каркас наружных несущих стен, а верхние могут соединяться между собой через коньковую доску без вертикальных опор или с опиранием на коньковую балку, которая в свою очередь опирается на стойки, передающие нагрузку на внутреннюю несущую стену или на прогон. В качестве промежуточных опор стропил могут использоваться: стропильные затяжки; стены мансарды; стойки, передающие нагрузку на каркас чердачного перекрытия; сжатые раскосы (см. рис. 8.1).

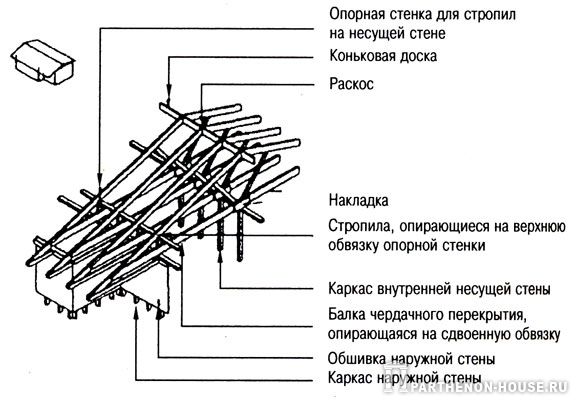

Рис. 8.1. Элементы несущего каркаса скатной крыши.

Предусматривается также возможность применения деревянных стропильных ферм заводского изготовления или собираемых на земле.
Несущим каркасом плоских крыш являются кровельные балки, совмещающие функции стропил и балок чердачного перекрытия.
8.2.1.2. Сечения, пролеты и шаги элементов несущего каркаса крыши должны рассчитываться по [СНиП II-25-80. Деревянные конструкции.] в зависимости от принятой расчетной нагрузки на них, определяемой в соответствии с требованиями [СНиП 2.01.07-85. Нагрузки и воздействия.].
8.2.1.3. Для крыш при ширине дома не более 9,8 м и шаге деревянных несущих конструкций каркаса (стропил, балок), не превышающем 600 мм, сечения элементов каркаса допускается принимать без расчета в зависимости от их пролета и шага не меньшими, чем приведены в следующих таблицах приложения Б:

Таблицы сечений для стропил и кровельных балок в зависимости от расчетной снеговой нагрузки (минимальное значение 1,0 кПа)

Таблица сечений для балок чердачного перекрытия при временной расчетной равномерно распределенной нагрузке на пол чердачного помещения с ограниченным доступом (когда исключается хранение оборудования и материалов) не более 0,35 кПа (35 кг/м²)

Таблицы сечений для балок чердачного перекрытия, когда предусматривается в дальнейшем возможность устройства в чердачном пространстве жилых помещений (мансарды)

Примечание: Пролеты указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа (240 кг/м²)

Примечание:
1. Пролеты указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа (240 кг/м²).
2. При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматривается.

Таблицы сечений для коньковых балок в зависимости от расчетной снеговой нагрузки (минимальное значение 1,0 кПа)

8.2.1.4. Если на балки чердачного перекрытия через стойки передается нагрузка от стропил (см. 8.2.1.1), высота сечения таких балок должна превышать не менее чем на 25 мм высоту, указанную в таблице Б.З. Если при этом уклон крыши составляет 1:4 или меньше, сечения балок перекрытия следует определять по таблицам Б.4 и Б.5.
8.2.1.5. В домах высотой 3 этажа ширина сечения открытых стропил, кровельных балок и прогонов бесчердачных покрытий по требованиям пожарной безопасности должна быть не менее 89 мм.
8.2.1.6. Балки перекрытия, несущие потолок из древесноволокнистых плит, для предотвращения скручивания вдоль кромок нижней грани должны закрепляться путем устройства обрешетки или вертикальных диагональных связей.
8.2.1.7. В случаях, когда требуется, чтобы крыша выдержала дополнительную равномерно распределенную нагрузку, создаваемую тяжелыми кровельными материалами (такими, как бетонная кровельная плита), возможность восприятия этой дополнительной нагрузки должна проверяться расчетом.
8.2.1.8. Диагональные стропила на ребрах и под ендовами крыши должны быть выполнены из пиломатериала, высота сечения которого больше высоты сечения рядовых стропил не менее чем на 50 мм при ширине сечения не менее 38 мм.
8.2.1.9. В случаях использования составных подлине стропил, кровельных балок и балок чердачного перекрытия стыки составляющих их элементов должны располагаться над вертикальными опорами.
8.2.1.10. Стропила, кровельные балки, а также балки чердачного перекрытия должны быть сдвоены на каждой стороне проемов в кровле или чердачном перекрытии, превышающих по ширине расстояние между двумя стропилами или балками.
8.2.1.11. Элементы каркаса крыши должны быть изготовлены из древесины хвойных пород не ниже 2-го сорта по [ГОСТ 8486-86. Пиломатериалы хвойных пород. Т.У.].

8.2.2. Несущий каркас скатной крыши с уклоном 1:3 и более, собираемый на месте

8.2.2.1. В скатных крышах с уклоном 1:3 и более вертикальная опора для верхних концов стропил под коньком обычно не устраивается. Горизонтальный распор стропил в этих случаях воспринимается балками чердачного перекрытия, которые одновременно являются затяжками.
8.2.2.2. Стропила противоположных скатов должны располагаться непосредственно друг против друга и соединяться верхними концами через коньковую доску толщиной не менее 19 мм встык или, когда балки чердачного перекрытия составлены из элементов, соединяемых между собой внахлест, - со смещением на собственную толщину.
8.2.2.3. Стропила и балки чердачного перекрытия должны опираться непосредственно на деревянные конструкции наружных стен. Длина крайней опорной площадки балок и стропил должна быть не менее 38 мм.
Стропилам на опорных участках необходимо придать определенную форму, чтобы обеспечить ровные площадки опирания.
8.2.2.4. Соединения опорных концов стропил и балок чердачного перекрытия, а также элементов балок чердачного перекрытия между собой, воспринимающие горизонтальный распор (8.2.2.1.) стропил, выполняются на гвоздях. Концы стропил и балок соединяются при этом внахлест, концы элементов составных по длине балок - внахлест или в торец с накладкой из бруса того же сечения. Количество гвоздей в каждом соединении стропил с балками в зависимости от уклона крыши, шага балок и стропил и снеговой нагрузки принимается по таблице 8.1. В соединении балок между собой следует применять по крайней мере на один гвоздь больше, чем указано в таблице 8.1.

Элементы несущих конструкций могут скрепляться друг с другом также с помощью соединительных накладок (угловых листов).
8.2.2.5. Используемые для уменьшения пролетов и размеров сечения стропил промежуточные опоры в виде затяжек должны изготовляться из пиломатериала сечением не менее 38x89 мм. Затяжки длиной более 2,4 м должны соединяться между собой вблизи своей середины неразрезными элементами (связями) сечением не менее 19x89 мм, расположенными под прямым углом к затяжкам.
8.2.2.6. Гвоздевые крепления элементов каркаса (кроме приведенных в 8.2.2.4) следует исполнять в соответствии с таблицей 8.2.

8.2.3. Несущий каркас скатной крыши с уклоном менее 1:3, собираемый на месте

8.2.3.1. В скатных крышах с уклоном менее 1:3 верхние концы стропил следует опирать на коньковую балку сечением не менее 38x140 мм, укладываемую на вертикальные стойки сечением не менее 38x89 мм, которые устанавливаются на обвязку внутренней несущей стены с шагом 1,2 м.
При необходимости пролеты коньковой балки между опорными стойками могут быть увеличены. В этом случае сечение коньковой балки в зависимости от пролетов и снеговой нагрузки подбирают по таблице Б. 12.

Максимальные пролеты перемычек из древесины хвойных пород

8.2.3.2. В крышах с малым уклоном для образования пространства между верхней обвязкой стен и укладываемым на стропила кровельным настилом, достаточного для размещения в нем утеплителя и вентилируемой воздушной прослойки, нижние опорные концы стропил следует опирать не на верхнюю обвязку стен, а на расположенную выше обвязки опорную доску сечением не менее 38x89 мм (рис. 8.2). Эта доска укладывается на балки чердачного перекрытия и прибивается к каждой балке. Стропила прибиваются к опорной доске.

Рис. 8.2. Каркас скатной крыши с уклоном менее 1:3 с промежуточной опорой в виде опорной стенки.

8.2.3.3. В случаях, когда определенный участок наружной стены смещен внутрь дома под общей крышей, выступающие за эту стену балки чердачного перекрытия укладываются на обвязку каркаса наружной стены (рис. 8.3). Свободные концы стропил и этих балок скрепляются между собой внахлест гвоздями в соответствии с первой строкой таблицы 8.1.

Рис. 8.3. Устройство каркаса скатной крыши при смещенной внутрь дома наружной стене.

Под стропила на этом участке стены устраивается опорная стенка из вертикальных стоек и уложенной на них обвязки того же сечения, что и каркас наружной стены. Стойки устанавливаются на обвязку наружной стены под каждое стропило. Стропила должны опираться на обвязку опорной стенки и прикрепляться к ней гвоздями. Гвоздевое крепление опорной стенки - по разделу 7. (см. Стены и перегородки в каркасном доме)
8.2.3.4. Промежуточной опорой в скатных крышах с уклоном менее 1:3 могут являться опорные стенки с верхней и нижней обвязкой и стойками сечением 38x89 мм, которые устанавливаются в одной плоскости со стропилами и балками чердачного перекрытия и прибиваются к ним гвоздями.
Промежуточными опорами могут быть также сжатые раскосы под стропила, которые изготовляются из пиломатериала сечением не ме нее 38x89 мм и устанавливаются от каждой стропилины к внутренней несущей стене под углом не менее 45° к горизонтали.
8.2.3.5. Гвоздевые крепления элементов каркаса скатных крыш с уклоном менее 1:3 должны выполняться в соответствии с таблицей 8.3.

8.2.4. Стропильные фермы

8.2.4.1. Вместо несущего каркаса скатных крыш, собираемого на месте, могут применяться стропильные фермы, изготавливаемые в заводских условиях или собираемые предварительно на строительной площадке.
8.2.4.2. Проектирование стропильных ферм, в том числе стыковых соединений их элементов, должно осуществляться в соответствии с требованиями [СНиП II-25-80. Деревянные конструкции.].
8.2.4.3. Стропильные фермы со сжатыми элементами решетки, длина которых превышает 1,8 м, должны иметь поперечную систему связей во избежание продольного изгиба. Система связей должка состоять из досок сечением не менее 19x89 мм, прибитых под прямым углом к элементам решетки вблизи их середины минимум двумя гвоздями длиной 60 мм для каждого элемента.
8.2.4.4. Элементы стропильных ферм не допускается пропиливать, надрезать, просверливать, вызывая их ослабление, если это не предусматривается в рабочих чертежах элементов ферм.

8.2.5. Несущий каркас плоской крыши

Рис. 8.4. Каркас плоской крыши.

8.2.5.1. Высота сечения кровельных балок, принятая по таблицам Б.4.,Б5, может быть недостаточной для размещения в пространствах между балками утеплителя требуемой толщины и обеспечения вентилируемого пространства в соответствии с 8.7.1.1. В таких случаях высота сечения кровельных балок должна быть увеличена на необходимую величину.
8.2.5.2. Кровельные балки крепятся к обвязке несущих стен двумя гвоздями длиной 80 мм вкосую каждая.
8.2.5.3. Уклон крыши (не менее 1:50) должен обеспечиваться укладкой подкладок под опорную часть балок на одной из несущих стен или укладкой на балки деревянных подкладок переменной толщины[СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом.].
