Лестницы. Проектирование и расчет лестниц. Конструктивные элементы лестниц: марш, ступени, проступи, косоуры, тетивы.

Ступени

Ступени - главные функциональные элементы лестницы. Именно по ним человек передвигается с одного уровня на другой. Вариантов их исполнения существует великое множество, что зависит от архитектурных и функциональных требований к лестнице в целом. К последним следует отнести прежде всего безопасность и удобство, которые в свою очередь зависят не только от параметров марша, но и от конструктивного исполнения самих ступеней.
Действующие нормативы предписывают необходимость учета такого параметра, как глубина подрезки. Например, при ширине проступи 260 мм глубина подрезки (рис. 4) должна быть не меньше 30 мм. Кроме того, для лестниц без подступенков проступи следует делать так, чтобы высота в свету между ступенями не превышала 120 мм (что особенно важно в местах пребывания детей).

Ступени могут быть седельными (укладываемыми на горизонтальные поверхности косоуров) или врезными (утопленными в тетивы). Не менее важно выбрать толщину ступеней, которая зависит не только от используемого материала, но и от глубины проступи и ширины лестничного марша (табл. 2).

Таблица 2. Толщина ступеней, изготовленных из различных материалов

Материалы	Расстояние между несущими элементами
	L, м	0.8		0.9		1.0		1.1		1.2
	Глубина проступей, мм	240	300	240	300	240	300	240	300	240	300
Хвойная древесина (ель, сосна, лиственница, пихта) толщина в необработанном виде - 45, 50, 55, 60	Минимальная толщина, мм Рекомендуемая толщина, мм	32 40	30 40	35 45	32 45	37 45	35 45	40 50	37 50	42 55	39 55
Дуб, (бук), толщина в необработаном виде - 45, 50, 55, 60 мм	Минимальная толщина, мм Рекомендуемая толщина, мм	30 40	28 40	32 45	30 45	35 45	32 45	37 50	34 50	39 55	37 55
Фанера	Минимальная толщина, мм Рекомендуемая толщина, мм	36 40	34 40	39 45	36 45	42 45	39 45	45 50	42 50	48 55	44 55
Комбинированные ступени, наружные слои - шпон твердых древесных пород, основа - ДСП	Толщина основы, мм	44	44	44	44	44	44	44	44	44	44
	Число наружных слоев	2	2	3	2	4	3	5	4	6	5
	Общая толщина, мм	48	44	50	48	52	50	54	52	56	54
Комбинированные ступени, основа - ДСП, наружные слои - фанера	Толщина основы, мм	38	38	38	38	38	38	38	38	38	38
	Число наружных слоев	4	4	5	4	6	5	8	6	10	8
	Общая толщина, мм	46	46	48	48	50	48	54	50	58	54
Комбинированные ступени, основа - ДСП, наружные слои - ДВП	Толщина основы, мм	38	38	38	38	38	38	38	38	38	38
	Число наружных слоев	10	8	13	10	16	13	16	16	19	16
	Общая толщина, мм	58	54	64	58	70	64	70	70	76	70

Несущая часть лестницы: тетивы и косоуры

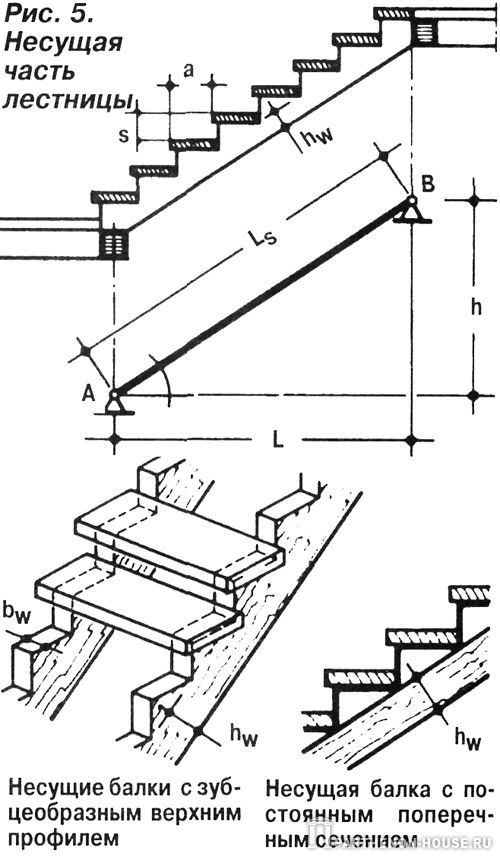

Важнейшие конструктивные элементы лестницы - ее несущая часть (тетивы или косоуры). Правильный выбор сечения материала для них - основа безопасности пользования лестницей. Рекомендуемые размеры тетив для врезных лестниц без подступенков приведены в табл. 3, а косоуров для седельных лестниц - в табл. 4 (см. рис. 5).

Таблица 3. Высота тетив (см) для прямых лестниц с шириной марша 1,2 м

Пролет, м	Толщина тетив, см
Пролет, м	4.2	5.2	6.2
3.25	28	28	28
3.5	30	28	28
3.75	30	28	28
4.0	30	30	28
4.25	30	32	30
4.5	30	34	32

Таблица 4. Высота косоуров седельных лестниц h_w, см (см. рис.5)

Пролет (L), м	Высота лестницы (h), м	Ширина лестничного марша, м
		0.8				1.0				1.2
		Толщина косоура b_w, см				Толщина косоура b_w, см				Толщина косоура b_w, см
		5.5	8.5	10.5	12.5	5.5	8.5	10.5	12.5	5.5	8.5	10.5	12.5
1.5	<₌1.5	10.5	9.5	8.5	---	10.5	9.5	8.5	---	11	10	9	---
2.0	<₌2.0	13.5	11.5	10.5	---	14	12	11	---	14.5	12.5	12	---
2.5	<₌2.5	17	14	13	12.5	17.5	15	14	13	18.5	16	14.5	14
3.0	<₌3.0	---	16.5	15.5	15	---	18	16.5	15.5	---	19	17.5	16.5
3.5	<₌3.0	---	19	18	17	---	20	19	18	---	21.5	20	19
4.0	<₌3.0	---	21.5	20	19	---	22.5	21	20	---	24	22.5	21
4.5	<₌3.0	---	24	22	21	---	25	23.5	22	---	26.5	25	23.5

Ограждения лестниц

Внешний облик лестницы в значительной степени зависит от ограждения, которое должно быть не только архитектурно выразительным, но прежде всего - прочным и безопасным. Например, высота поручня для внутриквартирных лестниц должна составлять не менее 900 мм от передней кромки ступеней, а у винтовых лестниц этот норматив еще более жесткий - 1100 мм.
Однако позаботиться следует не только о перилах маршей, но и о других ограждающих конструкциях. Например, ограждения лестничных проемов в перекрытиях должны быть высотой не менее 900 мм. Кроме того, они должны быть исполнены так, чтобы сквозь них не могли пролезть дети. В частности, ширина проемов в перилах, парапетах и других ограждениях не должна превышать 12 см.
Ограждения лестниц можно разделить на две группы: решетчатые и сплошные. Наиболее популярные решетчатые ограждения состоят либо из вертикальных металлических или деревянных стоек (балясин), либо из декоративных решеток, а также связанного с ними в единое целое поручня. Последнему придают форму, удобную для охвата рукой и соответствующую конкретному решению интерьера.

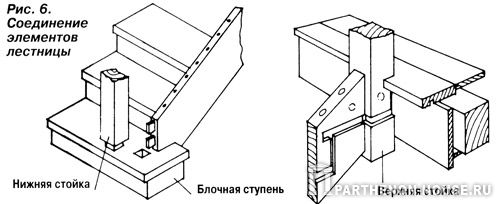

Особо надежными должны быть соединения между стойками перил и тетивами традиционных врезных лестниц (рис. 6). При плотных сопряжениях между этими элементами остальная часть перил не требует дополнительного усиления.

- Лестницы. Конструирование и проектирование лестниц. Типы лестниц. >>>

Используемая литература:
- Журнал "Советы профессионалов" №4/2006г.
