Система несъемной опалубки PLASTBAU (ПЛАСТБАУ). Глава 1: Основные положения. Статья 3: Несъемная опалубка для несущих стен

Несъемная опалубка для стен представляет собой сборные элементы шириной 1,2 м, изготавливаемые разной длины и толщины. При строительстве их размещают вертикально, и их длина соответствует высоте этажа. Несъемная опалубка состоит из двух пенополистирольных (ППС) плит, которые на определенном расстоянии друг от друга удерживают специальные стальные арматурные каркасы (рис. 1 и 2). У плиты, расположенной с внутренней стороны здания, всегда одна и та же толщина - 50 мм, а толщина наружной плиты может меняться и зависит от выполненного теплотехнического расчета. Свободное пространство между ППС плитами на строительной площадке заполняется бетонной смесью. Толщину бетонного слоя и класс бетона определяют расчетным путем.

Класс бетона может быть различным - в пределах от В15 до В25. Толщина бетонного слоя может быть 120-250 мм. Неизменное расстояние между пенополистирольными плитами обеспечивается вертикально размещаемыми через каждые 200 мм стальными арматурными каркасами, диаметр продольной стержней которых выбирается по необходимости - 8, 10 или 12 мм, а диаметр горизонтальных поперечных стержней 5 мм и расстояние между ними - 200 мм. На поперечных стержнях арматурных каркасов у ППС плит с внутренней стороны несъемной опалубки создают полипропиленовые дистанцеры фиксаторы; стержни проходят через плиты несъемной опалубки, и на стержнях снаружи плит навинчиваются полипропиленовые гайки. Для повышения устойчивости арматурных каркасов в них размещают диагональные стержни диаметром 3 мм.

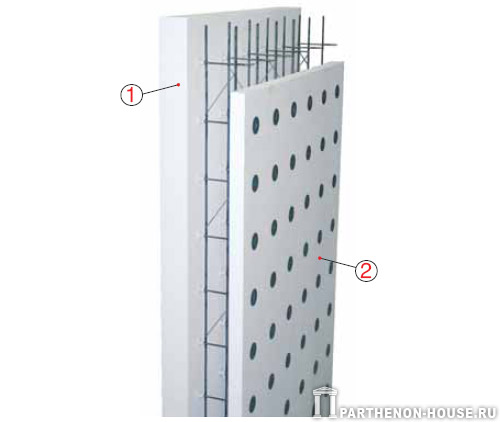

Рис. 1. Несъемная опалубка для несущих стен: 1. Наружная пенополистирольная плита; 2. Внутренняя пенополистирольная плита.

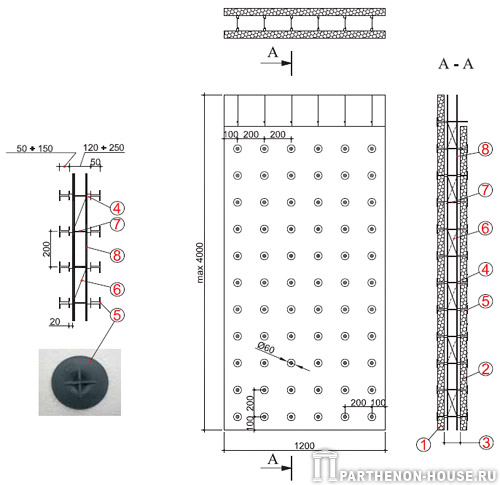

Рис. 2. Несъемная опалубка - вид спереди, вид сверху и поперечное сечение: 1. Наружная пенополистирольная плита; 2. Внутренняя пенополистирольная плита; 3. Толщина стены из монолитного бетона; 4. Полипропиленовый дистанцер; 5. Полипропиленовая гайка; 6. Диагональный стержень (диаметр 3 мм); 7. Поперечный стержень (диаметр 5 мм) с резьбой; 8. Вертикальная продольная арматура (диаметр 08, 10 или 12 мм).

Стандартные размеры несъемной опалубки для стен

Толщина внутренней пенополистирольной плиты, мм	Толщина бетонного слоя, мм	Толщина наружной пенополистирольной плиты, мм
50	120	50, 100, 150
50	150	50, 100, 150
50	200	50, 100, 150
50	250	50, 100, 150

Полипропиленовые гайки на несъемной опалубке размещаются на расстоянии 200x200 мм друг от друга. Каждая гайка выдерживает нагрузку на разрыв в 140 кгс. Когда давление бетонной массы достигает 80 кгс, они начинают вдавливаться в поверхность пенополистирола.

Стенную несъемную опалубку можно изготовить так, чтобы на ее верхнюю часть могла опираться опалубка перекрытия. Это означает, что внутренняя ППС плита опалубки стены короче (на 4-6 см) в зависимости от толщины несъемной опалубки для предусматриваемого перекрытия и верхнего слоя бетона (рис. 1.3).

Марка пенополистирола:

- для внутренней плиты толщиной 50 мм - EPS 200 (30 кг/куб. м);
- для наружной плиты, в зависимости от ее толщины, - EPS 150 или EPS 200 (25-30 кг/куб. м).

Размеры и масса несъемной опалубки для стен

Обозначение несъемной опалубки для стен	Теплоизоляция	Ширина, м	Высота, м	Масса 1 м2, кг
S8-50/150/100	EPS 200	1,2	до 4,0	10,5

Обозначения:
S - опалубка для стен;
8 - диаметр вертикальной арматуры (мм);
50 -толщина внутренней ППС плиты (мм);
150 - толщина бетонного слоя (мм);
100 - толщина наружной ППС плиты (мм).
