Опалубка балок и прогонов
Опалубку балок и прогонов (рис. 1) устанавливают одновременно и выполняют в виде коробов с днищем из ранее сколоченных щитов. Короб должен прилегать к днищу, иначе через образующиеся щели из бетонной смеси будет вытекать цементное молоко.
 |

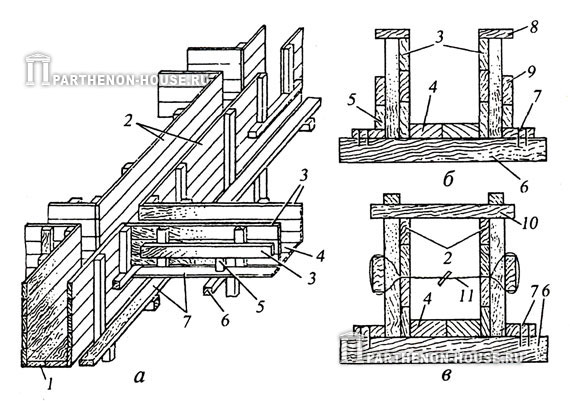

Рис. 1. Установка опалубки балок и прогонов: а - общий вид опалубки; б - поперечное сечение короба при наличии плиты над балкой; в - поперечное сечение короба при отсутствии плиты; 1 - днище короба прогона; 2, 3 - боковые щиты; 4 - днище; 5 - подставка; 6 - оголовник стойки; 7 - прижимные доски; 8 - доска опалубки плиты; 9 - подкружальная доска; 10 - схватка; 11 - стяжка |
Опалубку балок и прогонов, как правило, собирают на высоте. Лесами пользуются при устройстве опалубки на высоте более 6 м. Установку опалубки без устройства лесов ведут в такой последовательности. Вначале днища коробов прогонов 1 устанавливают в вырезы коробов колонн, выверяют их горизонтальность, а затем крепят к коробу монтажными гвоздями. После этого кладут на землю лаги, ставят на них инвентарные стойки и последние подводят под днище прогонов. Стойки следует размещать строго вертикально и в соответствии с чертежами. Вертикальность установки стоек выверяют по отвесу. Крепят стойки монтажными гвоздями, забиваемыми через днище в оголовник 6. Боковые щиты прогонов 2 гвоздями соединяют с боковыми сторонами вырезов в коробах колонн, устанавливая прижимные доски 7 и прикрепляя их гвоздями к оголовникам стоек. По окончании этих работ днище опалубки балок вводят в вырезы коробов колонн и прогонов, подводят под него стойки и ставят боковые щиты. Стыки коробов балок 3,4 с коробами прогонов 2 заделывают рейками.
Опалубка стен
Опалубка стен (рис. 2) представляет собой две параллельные панели, собранные из отдельных щитов. Расстояние между панелями должно равняться проектной толщине стены. При сборке опалубки толщину стены фиксируют временными распорками 8. Каждую панель или стенку опалубки следует устанавливать строго вертикально и фиксировать направляющими досками, закрепляемыми на грунте кольями.
 |

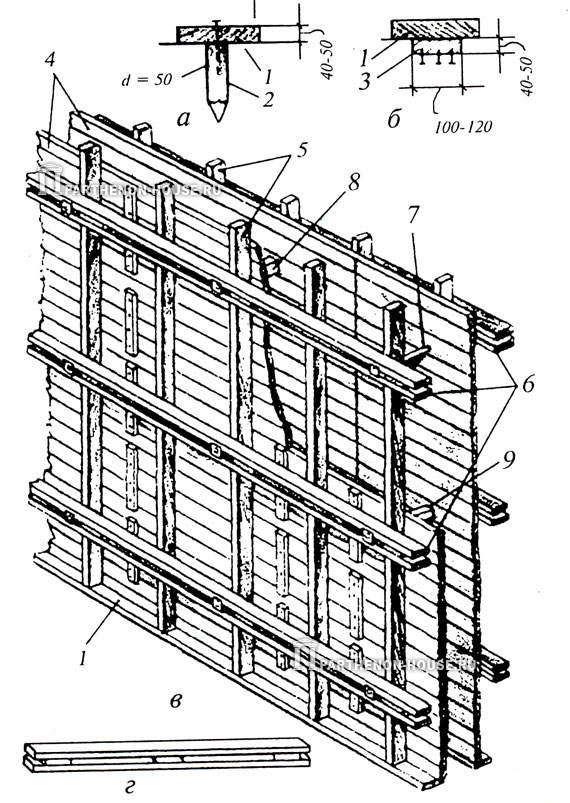

Рис. 2. Опалубка стен: а - доска направляющая, установленная на грунт (землю); б - доска направляющая, установленная на бетонную подготовку; в - общий вид опалубки стены; г - ребро, собранное из двух досок; 1 - доска направляющая; 2 - колышек; 3 - пробка; 4 - щит стены; 5 - ребро; 6 - схватка; 7 - стяжной болт или проволочная скрутка; 8 - распорка временная; 9 - полый бетонный брусок |
Для стен толщиной до 500 мм опалубка состоит из щитов 4, поддерживаемых ребрами 5. Для стен толщиной более 500 мм панели, помимо ребер, должны поддерживаться схватками 6. Боковое давление бетонной смеси воспринимается стяжными болтами или проволочной скруткой 7, которыми соединяют панели опалубки. В процессе бетонирования по мере заполнения бетонной смесью пространства между панелями временные распорки вынимают. Вместо деревянных распорок более рационально устанавливать полые бетонные бруски 9, через которые можно пропустить стяжные болты. После распалубливания стяжные болты вытаскивают, бетонные бруски оставляют в стене, а отверстия, имеющиеся в них, заделывают раствором.
Для щитов опалубки стен применяют древесину сосны, ели, лиственницы, березы, ольхи влажностью не более 25%. Элементы опалубки оборачиваемой, т. с. применяемой 8-10 раз, следует изготовлять из пиломатериалов не ниже 3-го сорта. Для несущих дощатых элементов - кружал, прогонов - применяют пиломатериал 3-го сорта, но сучков и трещин в нем должно быть не больше, чем в пиломатериале 2-го сорта. Лицевые стороны щита, соприкасающиеся с бетоном, следует строгать. Ширина досок щитов, прилегающих к бетону, не должна превышать 150 мм.
