Облицовка стен, материалом для строительства которых являются блоки из ячеистого бетона (пеноблоки, газобетонные блоки), имеет ряд особенностей, о которых и пойдет речь в этом материале.
Конструкция трехслойных стен, комбинированная кладка
Прежде всего надо учесть, что кладка стен, выполненная из двух видов каменного материала, называется смешанной, или комбинированной. Стены, возводимые по комбинированному методу имеют внешнюю и внутреннюю части. Наружная часть стены выложена, как правило, лицевым кирпичом или каким-либо другим фасадным защитно-декоративным материалом, изделием или фасадной системой. Внутренняя часть комбинированной стены состоит из теплоэффективных строительных материалов, таких как пенобетонные, газосиликатные, газобетонные или керамзитобетонные блоки. Так как между внутренней и наружной частью стены размещают дополнительный слой теплоизоляционного материала, конструкции таких стен получили названия трехслойные.
Кладка стен из пенобетонных, газобетонных блоков

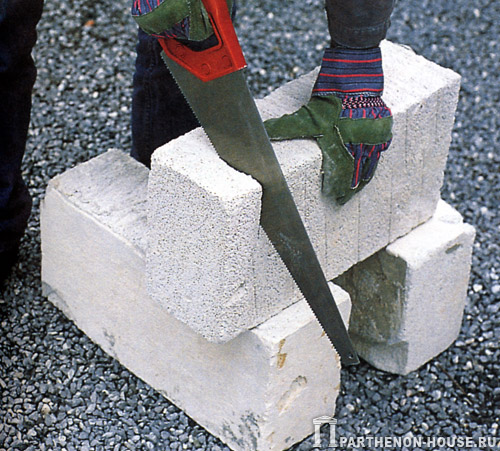

Кладка стен дома из пенобетонных, газобетонных блоков аналогично возведению стены из кирпича. Перевязывают ряды стен из легкобетонных блоков также как кирпичные стены. При кладке стен из пено- или газобетонных блоков применяется только один тип перевязки - ложковый, когда каждый верхний блок перекрывает нижний на половину длины. Блоки из ячеистого бетона легко пилить вручную при помощи ножовки или ленточной электропилы.
Нужно помнить, что кладку стен из пено- или газобетонных блоков необходимо вести на цоколе из влагостойких материалов по гидроизоляции из рубероида с перехлестом полотнищ не менее 100 мм или гидрозола, гидростеклоизола, бикроэласта и т.д. Высоту цоколя наружных стен должна быть не менее 400 мм от отмостки.
Кладку стен ведут от углов дома, сделав отступ от облицовочных рядов на величину воздушного зазора, необходимого для заполнения эффективным утеплителем. Еще необходимо учесть один очень важный момент при строительстве дома из пено- или газобетонных блоков. Кладка стен из качественных легкобетонных блоков должна вестись на клей, что значительно снижает расход связующего материала, так как толщина шва составляет всего 2-3 мм. Такая кладка выглядит эстетично, не требует трудоемких, а значит и дорогостоящих отделочных работ, а кроме того, повышает термическое сопротивление ограждающих конструкций. К сожалению, на практике, очень часто применяется "дешевый" некачественный пенобетон, произведенный с нарушением технических регламентов и технологии производства, размеры которого имеют значительные отклонения от нормативных показателей, и кладка блоков осуществляется на раствор, что сводит на нет все теплотехнические достоинства этого материала. Если кладка блоков осуществляется на раствор, то рекомендуем применять цементно-известковый раствор марки 25 или выше (состав по объему: цемент М400-500, известь, песок - 1 : 0,9 : 8).
Минимальная ширина простенков в несущих стенах определяется расчетом, но не менее 1030 мм. Как правило заводы изготовители газобетонных блоков предлагают в своем ассортименте U -образные лоточные блоки для устройства перемычек в оконных или дверных проемах, но большинство производителей пенобетонных блоков не выпускают таких блоков. В таком случае, можно применять железобетонные перемычки, с заходом на простенки из блоков не менее 250 мм. Под опоры перемычек необходимо укладывать арматурные сетки с ячейками 70х70 мм из стержней диаметром 4 мм.
Устройство вентиляции стен из пенобетонных, газобетонных блоков облицованных кирпичом
Утеплитель закрепляется на готовой несущей стене из легкобетонных блоков проволочными анкерами, предварительно заложенными в кладку (роль фиксаторов играю: специальные шайбы с антикоррозионным покрытием), или специальными тарельчатыми дюбелями из расчета не менее 5 шт. на 1 кв.м. Для защиты волокнистых утеплителей от продувания их укрывают со стороны воздушной прослойки ветрозащитным стсклохолстом или иным соответствующим материалом (например, мембранного типа). При этом следует учитывать, что между утеплителем и облицовочным слоем необходимо оставлять еще и дополнительный вентиляционный зазор шириной 20-40 мм.
Наружная стена, которая защищает утеплитель от неблагоприятных внешних воздействий и формирует фасад здания, сооружается из облицовочного кирпича (или легкобетонных блоков со штукатурным слоем). Ее толщина - 1/2 кирпича.
Чтобы обеспечить вентиляцию стен, в нижнем ряду кладки устраивают специальные продухи - зазоры между торцами некоторых кирпичей шириной 10-12 мм из расчета 75 см на каждые 20 м2 поверхности стены (рис. 1). Как правило, каждая готовая стена в итоге должна иметь 4 отверстия в первом ряду кладки и 4 отверстия в верхней, карнизной части дома. Шаг между отверстиями не должен превышать 4 м.
 |
РИС .1. Устройство вентиляции стен из легкобетонных блоков, облицованных кирпичом |
Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене. Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами или блоками нижнего ряда кладки. Ограничительная деревянная рейка, помешенная в середине вертикального шва, позволит оставить его нижнюю часть не заполненной раствором.
Внутренний и наружный слои ограждающей трехслойной конструкции должны быть связаны между собой гибкими связями (рис. 2).
 |
РИС .2. Конструктивная схема трехслойной стены: 1 - кирпичная облицовка; 2 - гибкие связи (анкеры); 3 - теплоизолирующие плиты; 4 - кладка из блоков; 5 - штукатурка; 6 - воздушный зазор |
С позиции теплотехники последние являются мостиками холода и могут значительно снизить термическое сопротивление всей ограждающей конструкции. При этом самое большое снижение теплосопротивления дает применение жестких кирпичных связей, поэтому они устраиваются реже. Использование связей из нержавеющей стали значительно уменьшает теплопотери. В этом случае стены необходимо связать друг с другом закладными элементами (скобы из арматуры диаметром 4-6 мм). Отогнутые в разных плоскостях законцовки каждой скобы располагаются в слоях раствора соединяемых стен - в каждом ряду камня (через 3 ряда кирпича по высоте) на расстоянии не более 750 мм. Анкеры закрепляются в горизонтальных или вертикальных швах кладки при глубине заведения анкера в стену не менее 120 мм. Также можно использовать Т-образные анкеры из полосовой нержавеющей стали толщиной 4 мм. Весьма распространенные в строительстве сварные сетки из арматуры диаметром 4-6 мм и с ячейками 50 х 50 мм наименее предпочтительны. Арматурные сетки устанавливают через 6 рядов облицовочного кирпича. Оптимальным можно считать применение гибкой стеклопластиковой или базальтопластиковой арматуры, обладающей очень низкой теплопроводностью: в этом случае теплопотери, как правило, не превышают 2%. Такие связи укладываются в швы кладки на глубину 60-80 мм на расстоянии 600 мм друг от друга по высоте стены и 500-1000 мм вдоль стены (2-5 шт. на 1 кв.м).
