Строительство монолитной крыши. Часть 2

Железобетонный кольцевой анкер

Теперь, когда плиты крыши уложены, начинается облицовка ее края. Эта работа знакома Вам по строительству перекрытий из сборных блоков. Изнутри на бортовые блоки кладутся теплоизолирующие плиты, затем собирается и бетонируется кольцевой анкер. Используйте распорки и смочите кладку. До того, как зазоры между плитами будут заполнены раствором, в них кладутся стальные прутья. Кстати, кольцевой анкер проводится также под коньком крыши.

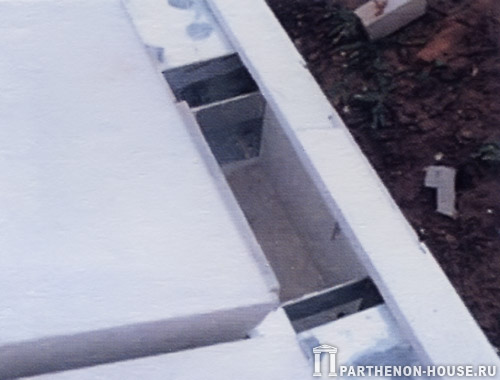

Рис. 1. После укладки плит крыши облицовывается ее край.	Рис. 2. В кольцевой анкер можно встроить несущие коробки со шторными ставнями. Детали обсудите со статиком.

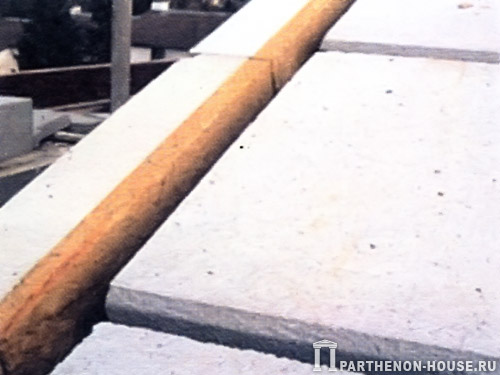

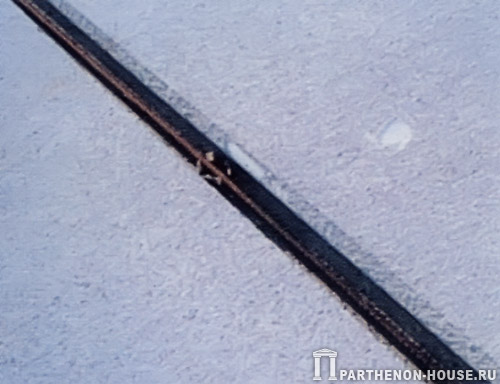

Рис. 3. В зазоры между сборными блоками плит нужно положить стальные прутья.	Рис. 4. Уже можно бетонировать кольцевой анкер. Затем заполните раствором зазоры.

Кровельные работы

Теперь речь идет о кровельных работах. Если пространство под крышей планируется использовать как жилое помещение, необходима дополнительная теплоизоляция. Вначале на плиты крыши ребром кладется деревянный брус. При этом нужно выбрать брус с поперечным сечением, соответствующим толщине изоляционного материала: брусья должны быть минимум на 4 см выше толщины изоляционного материала. Это пространство позднее будет использоваться для вентиляции. Толщина теплоизоляции у группы с коэффициентом теплопроводности 0,35 - от 5 до 8 см. Это только ориентировочные значения, поэтому спросите у консультанта, какой толщины должна быть теплоизоляция.

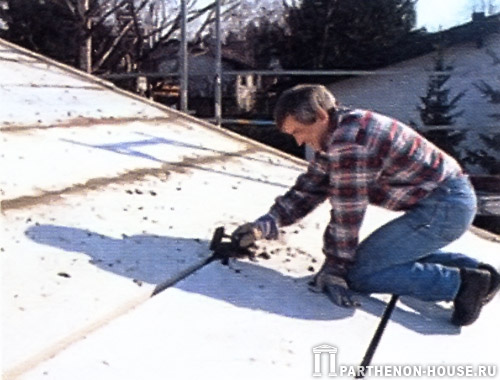

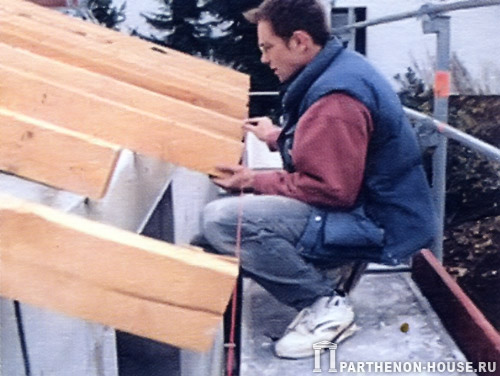

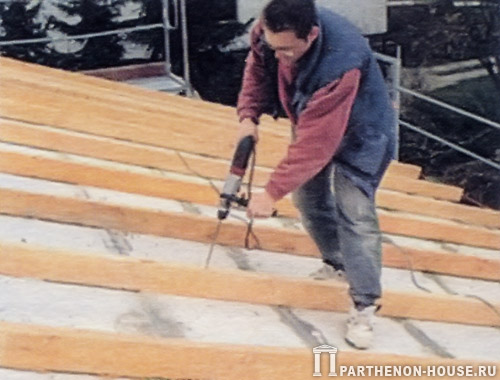

Рис. 5. Теперь начинают укладку деревянных брусьев. Свес крыши выровняйте по шнуру.	Рис. 6. Деревянные брусья закрепляют болтами и гвоздями в соответствии с расчетом статических параметров нагрузки.

Вернемся к монтажу деревянных брусьев. На один метр длины должно быть до двух соединительных с монолитной крышей элементов. При этом для облегчения работы достаточно каждое третье соединение выполнять с помощью дюбелей и винтов. Другие соединительные элементы прибиваются гвоздями. Если Вы сомневаетесь, спросите статика, как в Вашем случае должны делаться соединения. Советуем предварительно просверлить отверстия не только для болтов, но и для гвоздей. Между деревянными брусьями прокладывается теплоизоляция. Следующие шаги сравнимы с действиями при сооружении обычной деревянной фермы: над деревянной конструкцией прокладывается проницаемая для диффузии водяных паров пленка, которая укрепляется контрпланками. Сверху кладется поперечная обрешетка. Затем устанавливают водосточный желоб и делают кровлю (читайте статью "Укладка черепицы"). Минимальное расстояние от слегка провисающей подложенной пленки до теплоизоляции - 2 см.

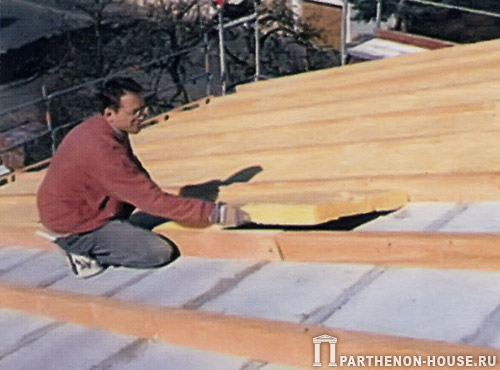

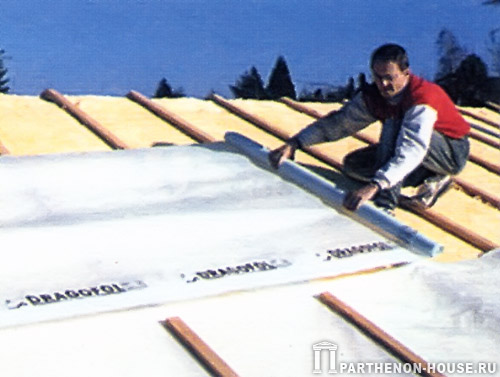

Рис. 7. Если под крышей будет жилое помещение, между деревянными брусьями укладывают теплоизоляционные плиты.	Рис. 8. Если на основную конструкцию кладется пленка и обрешетка...

Тому, кто остановил выбор на монолитной крыше, нет нужды отказываться от слухового окна. Специалист скажет Вам, на какие конструктивные детали нужно обратить внимание при кладке стен слухового окна. Боковые слуховые окна монолитной крыши либо штукатурятся, либо обшиваются дранкой или профильной доской. Для строительства рационально делать слуховые окна из поставляющихся в разобранном виде деталей, которые можно собрать вдвоем за полдня, в том числе на монолитной крыше. Слуховое окно просто ставится в отверстие для окна в плоскости крыши. В монолитной крыше свес обшивайте в конце работ.

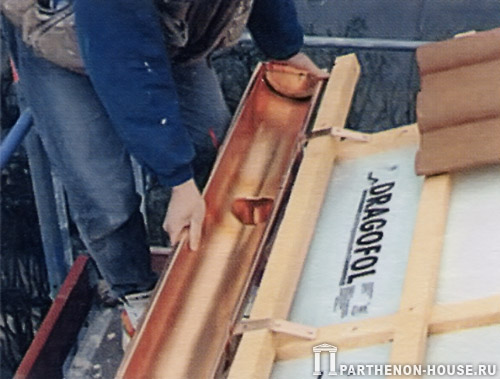

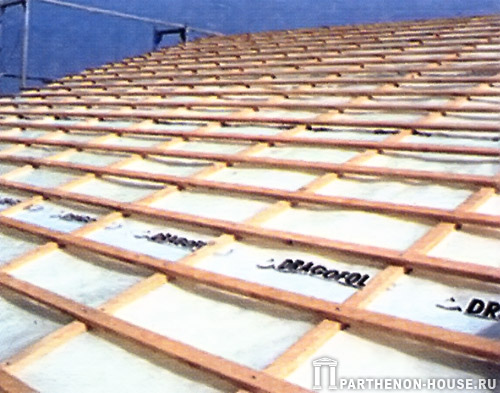

Рис. 9. ...то монолитную крышу нельзя больше отличить от обычной крыши с балками.	Рис. 10. Обрешетка и водосточный желоб устанавливаются точно так же, как при традиционной крыше.

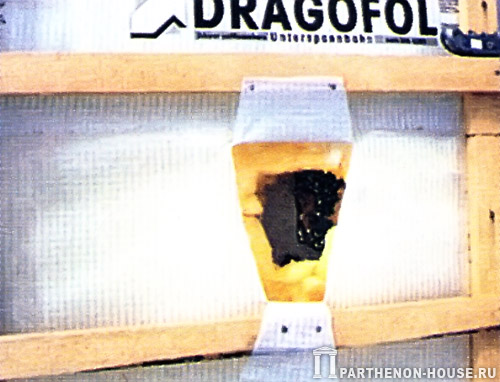

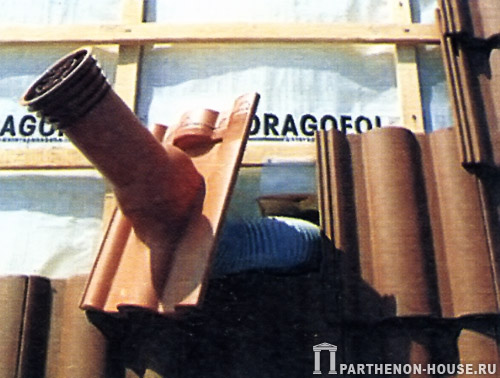

Рис. 11. Вид через теплоизоляцию, виден проход трубы внутреннего дренажа в кольцевом анкере.	Рис. 12. С помощью гибкой трубы делается соединение с насадкой вентиляционной вытяжной трубы.

Обшивка свеса по фронтонному краю

После того, как монолитная крыша покрыта, нужно еще обшить свес крыши по фронтонному краю и у водосточного желоба. Деревянные брусья, между которыми находится теплоизоляция, должны выступать у водосточного желоба над фасадом. С боков свес крыши делается за счет свисающей обрешетки. Вначале к планкам крыши снизу привинчивают ветровую доску, к которой уже прибита другая планка. К этой доске позднее привинчивают снизу дощечки для бокового свеса крыши, но сначала обшиваются деревянные брусья у водосточного желоба. Доски со шпунтами и пазами также пришиваются снизу. Спереди монтируется вентиляционная решетка, чтобы мог возникнуть воздушный поток, который выносит через конек крыши периодически возникающий между теплоизоляцией и подложенной пленкой конденсат. Теперь крепко прибиваются дощечки по фронтонной ветровой доске. При всех видах кровельных работ необходимо соблюдать инструкции по технике безопасности и предотвращению несчастных случаев!

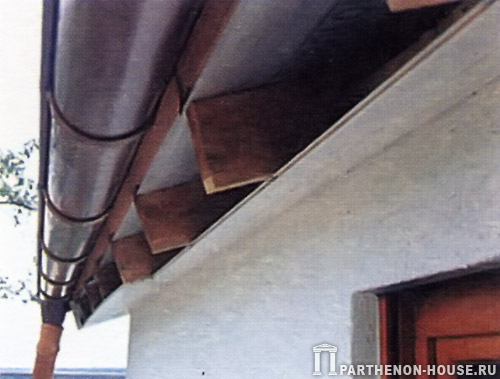

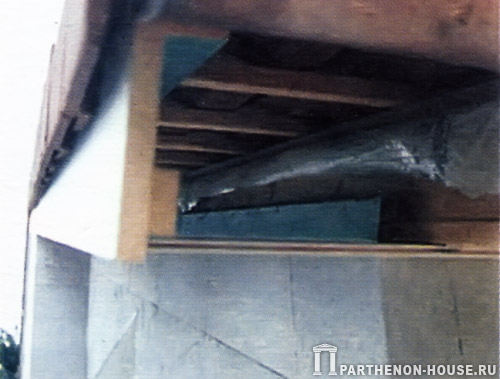

Рис. 13. Срез ветровой доски с привинченной планкой крыши обеспечивает обшивке боковую опору.	Рис. 14. Свес крыши у водосточного желоба обшивается досками (шпунт - гребень).

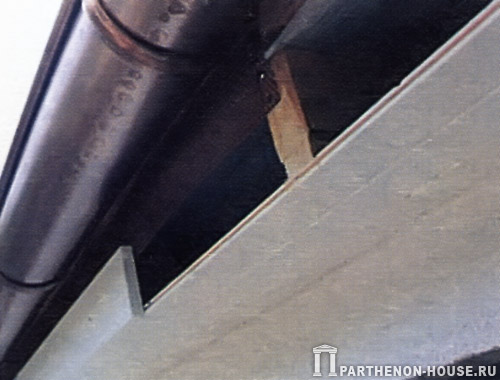

Рис. 15. Впереди у свеса крыши прикрепляется вентиляционная решетка.	Рис. 16. В заключении снизу привинчивают дощечки обшивки за фронтонной ветровой доской.

Монолитная крыша и ее варианты

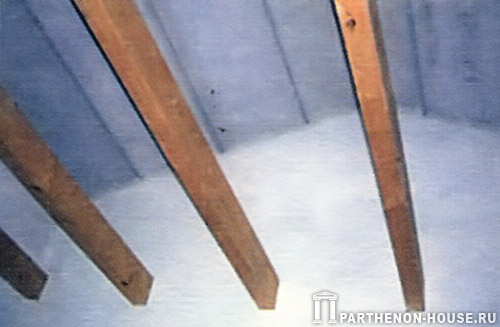

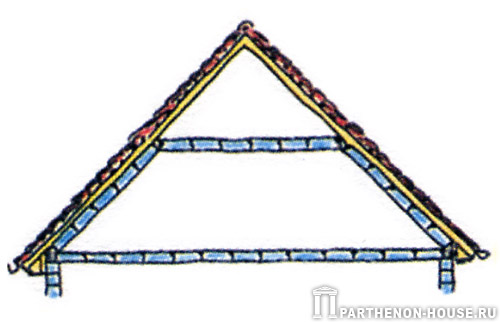

Монолитная крыша часто комбинируется с деревом. Если застройщик не хочет, чтобы жилое помещение мансарды поднималось до конька, то есть предполагается соблюсти обычную высоту комнаты, монолитной крышей делают только часть ската. Остальная часть ската имеет обычное перекрытие из сборных блоков, как на представленной схеме. Затем над монолитной крышей воздвигается маленькая стропильная ферма, в результате чего получают чердачное помещение, которое может использоваться, например, как складское. Не нужно отказываться от атмосферы под монолитной крышей, создаваемой деревянными балками: еще до отделки встройте выструганные необработанные балки, а затем досками обшейте монолитную крышу снизу.

Важно знать, что монолитные кровли из кирпичных блоков не всегда простираются от фронтона до фронтона. При так называемой стропильной прокладке сборные блоки проходят снизу вверх. При этом должны ставиться опоры. Отверстия для окон в плоскости крыши в кирпичных монолитных кровлях уже предусмотрены, поэтому не нужно встраивать стальные детали в виде рамы. Кровельные работы осуществляются так же, как и в случае строительства монолитной кровли из пористого бетона.

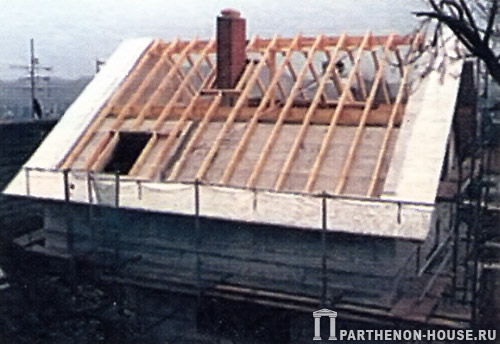

Рис. 17. Монолитная крыша.	Рис. 18. Монолитная крыша.

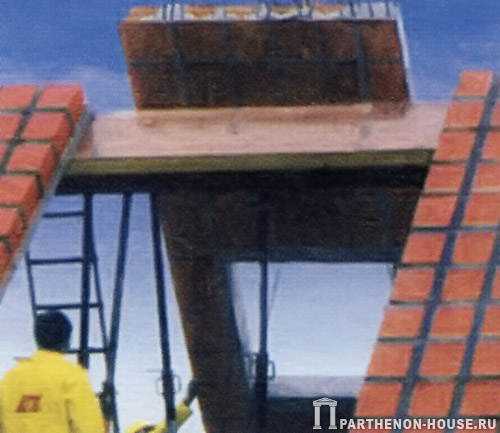

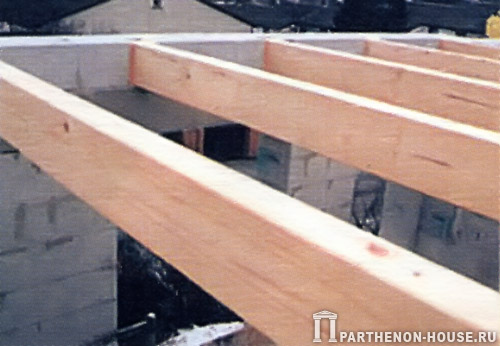

Рис. 19. Монолитная крыша.	Рис. 20. Монолитная крыша из кирпичных блоков.
