Общие сведения
Фильтрующие колодцы относятся, как и поля подземной фильтрации к сооружениям почвенной очистки сточных вод на естественных грунтах и используются в сочетание:
• с септиками - для полной биологической очистки;
• с установками полной заводской готовности - для глубокой очистки (доочистки) сточных вод.
Как это работает: Очистка сточных вод в колодце осуществляется биопленкой, образованной на поверхности загрузки фильтра микроорганизмами, которые используют органические вещества, содержащиеся в сточной воде, для питания. Прошедшая очистку в колодце сточная вода просачивается в почву, где дополнительно еще очищается.
Фильтрующие колодцы - проектирование
Фильтрующие колодцы следует проектировать из железобетонных колец, кирпича усиленного обжига или бутового камня. Размеры в плане должны быть не более 2 х 2 м, глубина - 2,5 м.
Ниже подводящей трубы следует предусматривать:
• донный фильтр высотой до 1 м из гравия, щебня, спекшегося шлака и других материалов - внутри колодца;
• обсыпку из тех же материалов - у наружных стенок колодца;
• отверстия для выпуска профильтровавшейся воды - в стенках колодца.
В покрытии колодца надлежит предусматривать люк диаметром 700 мм и вентиляционную трубу диаметром 100 мм.
Фильтрующие колодцы - расчеты
Расчетная фильтрующая поверхность колодца рассчитывается исходя из нагрузки на площадь донного фильтра внутри колодца и площади отверстий в стенках колодца на высоту фильтра которая составляет 100 л/сут на 1 м2 в песчаных грунтах и 50 л/сут на 1 м2 в супесчаных грунтах.
Нагрузку следует увеличивать:
• на 10-20% - при устройстве фильтрующих колодцев в средне- и крупнозернистых песках или при расстоянии между основанием колодца и уровнем грунтовых вод свыше 2 м;
• на 20% - при удельном водоотведении свыше 150 л/(чел • сут) и среднезимней температуре сточных вод выше 10 °С.
Для объектов сезонного действия нагрузка может быть увеличена на 20%.

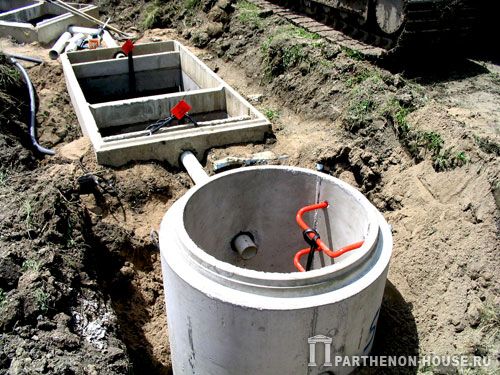

Фильтрующие колодцы - устройство
Фильтрующий колодец состоит из донного фильтра, стен и перекрытия.

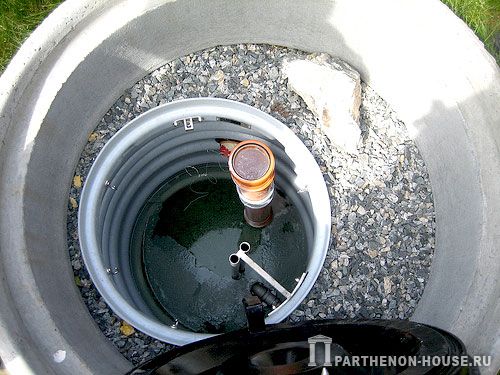

Донный фильтр выполняется в виде засыпки из гравия щебня спекшегося шлака крупностью 15-30 мм внутри колодца и у наружной поверхности стенок на ширину 300 мм. На высоту фильтра стенки колодца выполняются с равномерно распределенными отверстиями диаметром 40-60 мм общей площадью около 10 % поверхности стенок.
Стены фильтрующего колодца изготавливаются из сборного железобетона монолитного бетона или сплошного глиняного кирпича (в последнем случае отверстия предусматриваются за счет промежутков в кладке).
Лоток подводящего сточные воды трубопровода размещается на 100 мм выше верха донного фильтра причем открытый конец трубопровода должен располагаться в центре колодца.
Площадь колодца в плане должна быть не более 4 м2 полная глубина - не более 2 5 м.
 |
| Рис. 1. Фильтрующий колодец из сборных железобетонных элементов: 1 - водоотбойная доска; 2 - железобетонное кольцо диаметром 700 мм; 3 - люк чугунный типа "Л" (или деревянная крышка); 4 - деревянная крышка; 5 - бетонное кольцо опорное; 6 - вентиляционный стояк; 7 - железобетонная плита перекрытия; 8 - железобетонное кольцо диаметром 1000 мм; 9 - железобетонное кольцо диаметром 1000 мм с отверстиями; 10 - засыпка (условно показана не полностью); 11 - отверстия диаметром 30 мм (80 шт.) |
Фильтрующие колодцы - на заметку застройщику
Допустимый уровень грунтовых вод при устройстве фильтрующих колодцев должен быть не менее 3 м от поверхности земли. Фильтрующие колодцы надлежит устраивать только в песчаных и супесчаных грунтах при количестве сточных вод не более 1 м /сут. Основание колодца должно быть выше уровня грунтовых вод не менее чем на 1 м.
Примечания: При использовании подземных вод для хозяйственно-питьевого водоснабжения возможность устройства фильтрующих колодцев решается в зависимости от гидрогеологических условий и по согласованию с органами Министерства геологии и санитарно-эпидемиологической службой.
Состояние и работоспособность фильтрующих колодцев можно контролировать только путем визуального осмотра и контроля работы септика. Для подтверждения эффективности работы фильтрующих колодцев следует контролировать качество грунтовых вод. Для этого необходимо ниже по течению грунтового потока сделать скважину для отбора проб воды. Одновременно вне зоны действия фильтрующего колодца должна быть контрольная скважина на том же горизонте подземной воды.
В фильтрующих колодцах нельзя допускать появления слоя жидкости. Если это все-таки произошло, необходимо:
- откачать воду переносным насосом;
- промыть поверхность чистой водой со штыкованием верхнего слоя ломом;
- обработать 2 % осветленным раствором хлорной извести из расчета 15 - 20 л на 1 м2 поверхности.
©Автор: О. Негин.
Методы очистки сточных вод и канализация дома:
- Автономные системы очистки сточных вод и канализация загородного дома >>>
- Методы очистки сточных вод. Поля подземной фильтрации. >>>
- Методы очистки сточных вод. Песчано-гравийные фильтры. >>>
- Методы очистки сточных вод. Фильтрующие траншеи. >>>
- Методы очистки сточных вод. Фильтрующие кассеты. >>>
- Канализация загородного дома - качественные материалы и услуги. >>>
Литература:
[1] МДС 40-2.2000. Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов (водоснабжение, канализация, теплоснабжение и вентиляция, газоснабжение, электроснабжение)/Госстрой России. М.: Торговый дом "Инженерное оборудование", 1997 г.
[2] СНиП 2.04.03-85. Канализация. Наружные сети и сооружения.
[3] СНиП 3.05.04-85 "Наружные сети и сооружения водоснабжения и канализации"
[4] ТСН ЭК-97 МО. Территориальные строительные нормы Московской области. "Технические правила и нормы строительства, эксплуатации и контроля работы сооружений систем водоотведения объектов малоэтажной жилой застройки на территории Московской области".
[5] СаНПиН 4630-88 "Санитарные правила и нормы охраны поверхностных вод от загрязнения".
