Часторебристые сборно-монолитные перекрытия

В каталоге проекты домов интернет-магазина https://www.parthenon-house.ru представлены проекты, строительство по которым ведется с применением самых современных строительных технологий и материалов. Одним из примеров применения современных инновационных технологий являются часторебристые сборно-монолитные перекрытия. В Россию технология устройства сборно-монолитных перекрытий пришла из Европы, где массовое строительство индивидуальных домов по этой технологии ведется уже свыше 25 лет. Наиболее известные в России и странах СНГ европейские и отечественные технологии строительства с применением часторебристых сборно-монолитных перекрытий это, прежде всего, большепролетные перекрытия немецкой системы "ALBERT", польские перекрытия "TERIVA (ТЕРИВА)", белорусские перекрытия "ДАХ", российские сборно-монолитные перекрытия "Марко". Давайте более подробно ознакомимся с этой передовой, экономичной и надежной технологией строительства монолитных перекрытий.

Часторебристые сборно-монолитные перекрытия состоят из легких железобетонных балок, выполненных в виде пространственного стального арматурного каркаса и железобетонного основания (балки) прямоугольного поперечного сечения, пустотных блоков и заливаемого на объекте монолитного бетона.

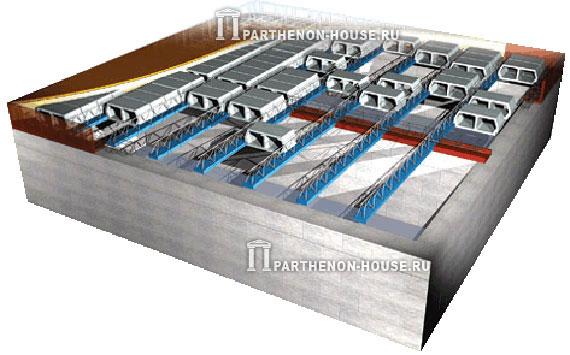

Часторебристое сборно-монолитное перекрытие

Пустотные блоки (вкладыши), укладываемые на железобетонные балки, могут быть керамическими, газосиликатными, полистиролбетонными либо бетонными. Такие перекрытия имеют прекрасные звукоизоляционные и теплотехнические качества, а в имеющихся в блоках каналах без проблем размещаются коммуникации, в том числе электропроводка. Важно и то, что рассматриваемые перекрытия могут успешно применяться при строительстве малоэтажных домов способом "Строю сам". Практика свидетельствует - на стены, возведенные по любой технологии, всего два-три человека способны уложить железобетонные балки, на них - вкладыши, а затем полученное основание (несъемную опалубку) залить бетоном. В России наиболее современной, экономичной и доступной является технология сборно-монолитных перекрытий МАРКО. Именно ее мы и рассмотрим более подробно.

Система МАРКО выпускается с двумя типами балок перекрытий. Это балки с арматурным каркасом высотой 150 мм и балки с арматурным каркасом высотой 200 мм. Размеры бетонного бруска балок 40х120 мм, класс бетона не ниже В20.
Для обеспечения необходимой несущей способности балочного перекрытия, нижний арматурный пояс балки может быть усилен дополнительной продольной арматурой, которая устанавливается при изготовлении балки. Диаметр дополнительной арматуры от 6 до 16 мм. Класс дополнительной арматуры по прочности - А500.

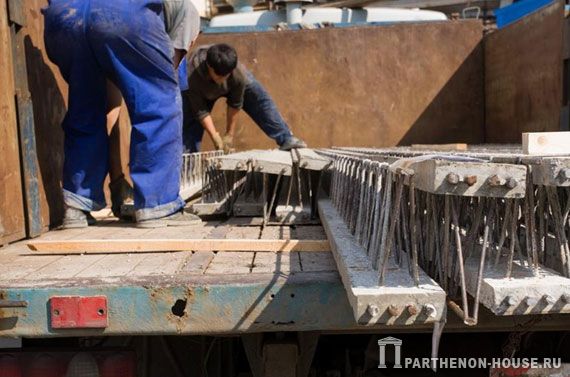

Погрузка балок сборно-монолитных перекрытий МАРКО в машину. На торце балки хорошо видна дополнительная арматура.

Армирование балок сборно-монолитных перекрытий в зоне несущих стен

Системой предусмотрены два варианта армирования балок в зоне несущих стен.
В первом варианте верхняя и нижняя продольная арматура балок не выходит за пределы бетонного элемента. Такой вариант перекрытия по аналогии с плитами перекрытия предназначен для свободного опирания балок на несущие стены.
Во втором варианте в балках предусмотрены арматурные выпуски, длина которых задается проектной документацией. Такой вариант предназначен для защемления балок в монолитном поясе несущей стены, что рекомендуется делать при возведение домов каркасной конструкции, а также из газобетонных и пенобетонных блоков. Проведенный расчет несущей способности перекрытий свидетельствует, что межэтажное перекрытие в этом случае может нести большую полезную нагрузку, но конструкция узлов перекрытий при этом существенно усложняются. Железобетонная плита перекрытия, полученная после заливки бетона, связывает стены и повышает сейсмоустойчивость и надежность здания.

Производство арматурных каркасов и балок перекрытий

Треугольные арматурные каркасы (тригоны) производятся на высокопроизводительном сварочном оборудовании известной австрийской фирмы Filzmoser(Фильцмозер) из высокопрочной арматуры класса В500. Оборудование полностью автоматизировано и обеспечивает высокое качество подготовки арматуры и сварки каркасов.

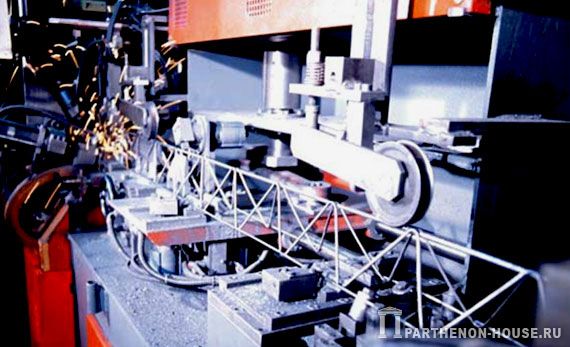

Линия по производству треугольных арматурных каркасов производит до 1000 погонных метров каркасов в час

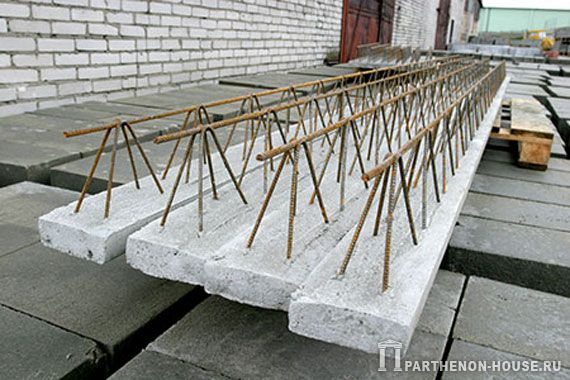

Железобетонные балки часторебристого сборно-монолитного перекрытия

Для изготовления балок перекрытий применяют специальный вибростенд. Металлоформа стенда состоит из 12 отдельных элементов. Время изготовления балки - 10-12 часов. Стенд позволяет изготовливать балки длиной до 12 метров. Производительность одного стенда 280 погонных метров балок перекрытий в сутки.

Блоки-вкладыши в часторебристом сборно-монолитном перекрытии

Для устройства часторебристого сборно-монолитного перекрытия системы МАРКО применяются блоки-вкладыши высотой 150 и 200 мм.

Блоки-вкладыши часторебристого сборно-монолитного перекрытия

Радиальный и трапециевидный блоки предназначены для использования в качестве элементов потолка. Такое потолочное перекрытие по несущей способности не уступает обычному. Все блоки сборно-монолитных перекрытий изготавливаются из полистиролбетона плотностью менее 400 кг/м³. Вес блоков не превышает 6 кг. Блоки и балки в часторебристом перекрытии выполняют функции несъемной опалубки для перекрытия и принимают на себя нагрузки, возникающие при заливке бетона.

ВАЖНО! Техническая документация на блоки и балки согласована с Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона НИИЖБ и зарегистрирована ГОССТАНДАРТОМ. По результатам сертификационных испытаний блоки отнесены к малоопасным негорючим материалам с малой дымообразующей способностью. На полистеролбетон МАРКО получено положительное санитарно-эпидемиологическое заключение.

Для производства блоков используется высокопроизводительный вибростенд. Производительность вибростенда - 3000 блоков в смену. Это позволяет укомплектовать блоками 350 м² перекрытий.

Толщина часторебристого сборно-монолитного перекрытия МАРКО

Система сборно-монолитного перекрытия Марко предусматривает четыре варианта толщины перекрытия. На рис. 1. представлена схема самого тонкого перекрытия системы МАРКО СМП-200.

Рис. 1. Схема часторебристого сборно-монолитного перекрытия системы МАРКО СМП-200

В практике строительства для увеличения несущей способности сборно-монолитного перекрытия применяют два варианта решения этой проблемы. Первый вариант когда для увеличения несущей способности перекрытия используют более высокие блоки весом до 18 кг. Таковы рекомендации Польских и Белорусских производителей часторебристых сборно-монолитных перекрытий. К сожелению такое решение имеет существенный недостаток, а именно при таком варианте собственный вес перекрытия достигает 450 кг/м², что вполне сопоставимо с весом монолитной железобетонной плиты.
Российская система сборно-монолитного перекрытия МАРКО предусматривает альтернативный вариант увеличения несущей способности перекрытия. Для решения этой задачи используют доборные плиты перекрытий из пенопласта. Плиты имеют толщину 50 мм для перекрытия СМП-300 и 100 мм для перекрытия СМП-350.

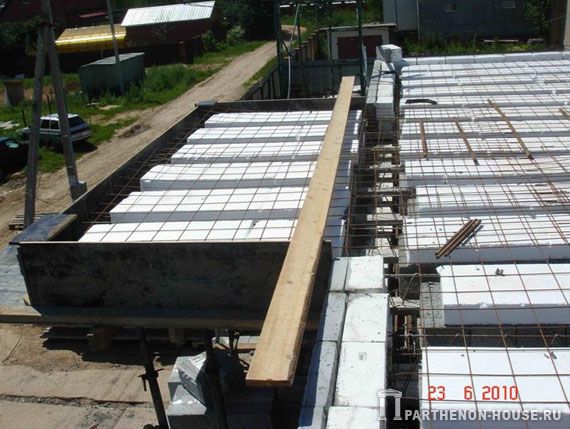

На фотографии хорошо видны доборные плиты из пенопласта, которые приклеены к блокам сборно-монолитных перекрытий МАРКО

Плиты приклеиваются к верхней поверхности блоков любым цементосодержащим плиточным клеем. Применение доборных плит позволяет использовать для всех видов перекрытий единую номенклатуру блоков.
Наиболее мощным в номенклатуре выпускаемой продукции сборно-монолитных перекрытий системы Марко являются перекрытия СМП-350. В конструкции этого типа перекрытий используется доборная плита толщиной 100 мм. Этот вариант позволяет использовать сборно-монолитное перекрытие для пролетов до 10 метров.
Применение системы СМП-350 для цокольного перекрытия существенно уменьшает теплопотери здания (как известно около 30% теплопотерь в домах без подвалов происходит через цокольные перекрытия). "Конструктивный пирог" перекрытия СМП-350, в котором скрепляющий слой выполнен из керамзитобетона, доборные плиты перекрытия из пенопласта, а цементная стяжка заменена стяжкой из полистиролбетона наилучшем образом решает проблему утепления перекрытия и пола первого этажа дома.
Аналогичную конструкцию можно использовать для чердачного перекрытия, если утепление крыши дома не предусмотрено.

Часторебристые монолитно-сборные перекрытия в домах из ячеистого бетона

Использование сборно-монолитных перекрытий МАРКО позволяет отказаться от обязательного устройства отдельного монолитного пояса (сейсмопояса) на стенах из слабонесущих материалов (газобетон, пенобетон, керамзитобетон, полистиролбетон МАРКО и т.п.). За счет простых технологических приемов монолитный пояс формируется одновременно с бетонированием плиты перекрытия. Для этого балки перекрытия вывешиваются над стеной на инвентарных стойках с зазором 40-50 мм. После заливки зазора бетоном на стене сформируется полноценный монолитный пояс. Такой прием устройства несъемной опалубки для перекрытия и сейсмопояса значительно снижает стоимость строительства и сокращает сроки. Полученная в результате монолитная железобетонная мембрана скрепляет стены и значительно повышает прочность зданий. Правильно выполненный монолитный пояс равномерно распределяет нагрузку по всему периметру стен и препятствует образованию трещин в случае неравномерной усадки фундамента.
При монтаже перекрытия домов на стены из материалов с высокой несущей способностью (кирпич, бетон) следует обратить внимание на возможность уменьшения числа балок за счет монтажа блоков непосредственно на стену. Такой прием сокращает расход скрепляющего бетона и снижает стоимость перекрытия.

Технология устройства часторебристых сборно-монолитных перекрытий

Конструктивно часторебристое монолитно-сборное перекрытие после заливки бетоном становятся аналогом ребристой железобетонной плите перекрытия. В состав каждого ребра входит балка и бетонное ядро, формируемое при заливке бетона. Важно отметить, что между балкой и бетонным ядром должно быть обеспечено высокое сцепление. Только в этом случае элемент будет работать как монолитный железобетон. Площадь сечения бетонных элементов представляет собой двутавровые балки перекрытия и существенно зависит от толщины перекрытия.

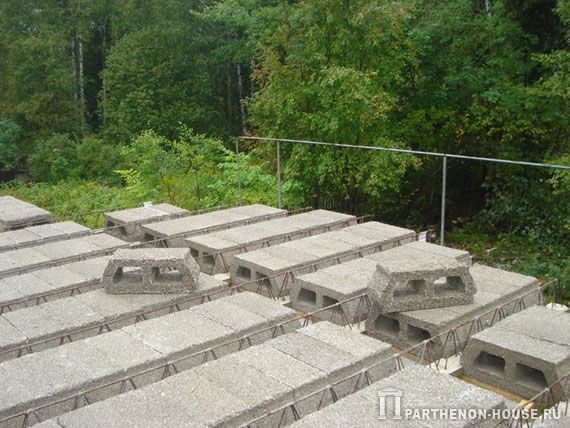

Как мы уже отмечали сборка и монтаж часторебристого перекрытия при строительстве индивидуального жилого дома вполне реально провести силами самого застройщика вкупе с двумя физически крепкими помощниками. Выполняя шаг за шагом рекомендации инструкции по монтажу перекрытий, даже неподготовленный человек сможет собрать несъемную опалубку перекрытие. Балки укладываются на стены с шагом 600 мм. Вес погонного метра балки не превышает 17 кг. Это позволяет в большинстве случаев производить монтаж балок без использования крана. Между балками вручную укладываются блоки. Вес блока не более 6 кг. Блоки накрываются арматурной сеткой с ячейками размером 100х100 мм из проволоки диаметром 4-6 мм.

Монтаж сборно-монолитного перекрытия при строительстве индивидуального жилого дома вполне под силу провести силами самого застройщика вкупе с двумя физически крепкими помощниками.

В некоторых случаях может потребоваться дополнительное армирование перекрытий, например, для устройства балконов. Конечно, строительство перекрытия второго этажа или третьего этажа может потребовать использования крана.

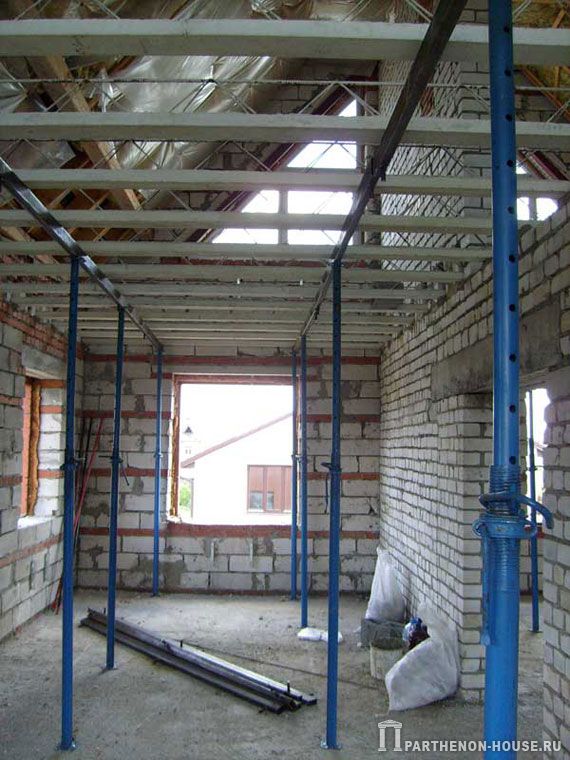

ВАЖНО! В процессе монтажа балки обязательно подпираются. Для этого используются инвентарные стойки или деревянные бруски. Подпирание балок одна из самых ответственных технологических операций. Она требует тщательного контроля.

Подготовленная таким образом сборная конструкция перекрытия, выполняет функцию несъемной опалубки перекрытия, на которую заливается скрепляющий слой монолитного бетона класса В20 (М250). Заливка бетона производится с учетом погодных и температурных условий. Уплотнение бетона производится виброрейкой или методом штыкования. Расход бетонной смеси составляет 0,07-0,12 м³ на один квадратный метр перекрытия. Вес одного квадратного метра готового часторебристого сборно-монолитного перекрытия равен 230-348 кг. Для сравнения - вес квадратного метра монолитного перекрытия толщиной 200 мм составляет 480-500 кг. По сравнению с монолитными перекрытиями существенно снижается также объём арматурных и подготовительных работ на строительной площадке.
При необходимости балки и блоки перекрытия легко доработать непосредственно на строительной площадке. Эта возможность часто используется для строительства перекрытия эркеров и помещений со сложной конфигурацией стен. Производство позволяет обеспечить точность изготовления балки перекрытия в пределах одного сантиметра, но низкая точность возведения стен часто приводит к необходимости доработки балок на строительной площадке.

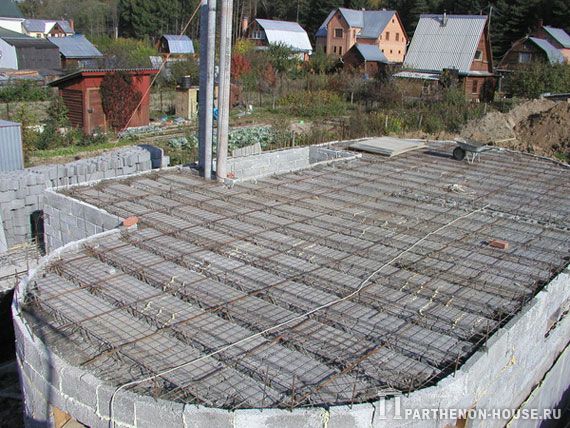

Применение сборно-монолитных перекрытий позволяет устраивать перекрытия с сильно изрезанным контуром (криволинейное перекрытие) и большим числом отверстий, обладающим высокими показателями по теплоизоляции и звукоизоляции.

Предел огнестойкости перекрытия составляет REI 60 (60 минут), а при использовании для отделки потолков двух слоев гипсокартона 120 минут. Для сравнения аналогичный показатель для перекрытия по профнастилу не превышает 30 минут.
Расчеты показывают, что теплоизоляция перекрытий МАРКО выше, чем у других типов перекрытий. Это обусловлено в первую очередь тем, что в состав сборного перекрытия входят блоки из полистиролбетона, которые обладают повышенными теплозащитными характеристиками.

Объекты с часторебристыми сборно-монолитными перекрытиями

Существуют обстоятельства и объекты строительства, при которых, иного решения, кроме как устройство сборно-монолитного перекрытия просто нет.

Выделим наиболее характерные из них:
Объекты, для которых проектом реконструкции предусмотрена замена междуэтажных и чердачных деревянных или ослабленных перекрытий без демонтажа крыши или ремонт перекрытий.
Объекты, для которых определяющим является вес перекрытия или его толщина
Объекты, для которых определяющим является несущая способность перекрытия
Объекты, для которых определяющим является теплозащитные или звукоизолирующие параметры перекрытия
Объекты со стенами сложной конфигурации (эркеры, выступы)
Объекты, на которых невозможно или нецелесообразно использовать кран или другую грузоподъемную технику
Объекты, для которых транспорт по тем или иным причинам не может въехать на строительную площадку.

Особенно интересен опыт монтажа сборно-монолитных перекрытий при замене перекрытий по деревянным балкам. При этом часто ставится задача усиления перекрытий (повышения несущей способности). Как правило, толщина полученных в результате реконструкции монолитных перекрытий даже меньше толщины исходного деревянного перекрытия. Монолитное перекрытие (железобетонная плита перекрытия) связывается с несущими стенами и укрепляет их. До появления часторебристых сборно-монолитных перекрытий в таких случаях, как правило, использовали перекрытия по металлическим балкам, общая толщина которых на 30-40% выше толщины сборно-монолитных перекрытий. Вес погонного метра двутавровой металлической балки высотой 220 мм равен 33,1 кг. Это в 2,5 раза тяжелее балки сборно-монолитного перекрытия. Кроме того теплоизоляция перекрытия по металлическим балкам значительно меньше теплоизоляции сборно-монолитных перекрытий.

Отделка потолков из сборно-монолитных перекрытий

Для отделки потолков из сборно-монолитных перекрытий можно использовать гипсокартон на металлическом или деревянном каркасе, пластиковые панели, штукатурку, подвесные потолки типа Амстронг, деревянную вагонку и другие отделочные материалы.

Эффективность использования часторебристых сборно-монолитных перекрытий

Применение часторебристых сборно-монолитных перекрытий позволяет:
- Снизить вес межэтажных перекрытий в сравнении с пустотными плитами на 30% и в два раза в сравнении с железобетонными монолитными перекрытиями
- Вести монтаж перекрытий без использования крана
- Исключить устройство отдельного монолитного пояса на стенах из слабонесущих строительных блоков
- Исключить устройство стяжки для выравнивания основание пола
- Заменить деревянные и ослабленные перекрытия на бетонные
- Перекрыть помещения сложной формы с эркерами и выступами
- Вести монтаж в труднодоступных местах, в том числе в существующих помещениях
- Снизить на 30-40% стоимость перекрытий зданий
- Повысить несущую способность перекрытия до 1000 кг/м²
- Обеспечить высокие показатели монолитных перекрытий зданий по теплозащите и звукоизоляции
- Доработать элементы перекрытия на строительной площадке: подрезать, укоротить, придать необходимую форму
- Использовать пустоты в перекрытиях для прокладки коммуникаций
- Использовать балки для устройства мощных несущих перемычек
- Доставить на строительную площадку 250 кв.м. сборных перекрытий одной машиной
- Балочные перекрытия системы хорошо сочетаются со стенами из любых строительных материалов.
